Den pneumatiska 3-kulventilen i rostfritt stål använder en smidd ventilkropp i ett-stycke, en inbyggd-kulkärna av T-typ eller L-typ, och växling av medelstor avledning, sammanflöde eller flödesriktning genom ett pneumatiskt ställdon av 90 graders kuggstång-typ. Enkelverkande-eller dubbelverkande-fjäderreturdesigner kan öppnas och stängas inom 0,5-2 sekunder i icke-ström- och explosionssäkra miljöer och har använts i stor utsträckning i kemi-, läkemedels-, livsmedels- och nya energiproduktionslinjer.
Produktinformation:
| Produktnamn | Pneumatisk 3-vägs kulventil i rostfritt stål |
| Varumärke | XM och OEM accepteras också |
| Nominell diameter | DN8–DN200 (1/4"–8"") |
| Ventilhusmaterial | CF8 (304) / CF8M (316) / CF3M (316L) |
| Bollens flödesriktning | T-typ (Divert/Mix) eller L-typ (Switch) |
| Tätningsklass | PTFE (-20~180 grader)/R-PTFE/metallhård tätning |
| Arbetstryck | PN16/25/40/64; ANSI 150/300 lb |
| Anslutningstyp | Invändig gänga BSP/NPT, Fläns RF/RTJ, Svetsning SW/EW |
| Typ av ställdon | Dubbelverkande DA / Enkelverkande fjäderretur SR (FC/FO) |
| Lufttillförseltryck | 0,3–0,8 MPa ren tryckluft |
| Bytestid | 0,5–2 s (bestäms av storleken på ställdonet) |
| Läckagehastighet | Mindre än eller lika med 1×10^-6 Pa.m^3/s (klass VI) |
| Certifieringsstandarder | CE, ATEX, SIL3, ISO9001:2016 |
Storlek och vikt:
| DN | L | D | D1 | H | Vikt |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Typiska applikationer:
• Kemisk reaktorbatchväxling
• Farmaceutiskt CIP/SIP rengöringssystem
• Omläggning av produktionslinje för mat och dryck
• Nytt energibatteri vätskekylning termisk hantering
• Fjärrvärme kall/varmvattenblandning
Leverans och efter-försäljning:
• Spot DN15-DN100 72h leverans
• Tillhandahåll CAD/3D-modell, EN 10204 3.1 materialcertifikat
• 24 månaders garanti, global fjärrfelsökningssupport
För mer information om val av luftmanövrerad kulventil i rostfritt stål, tillbehörskombination eller specialbeläggning, kontakta WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Om oss:

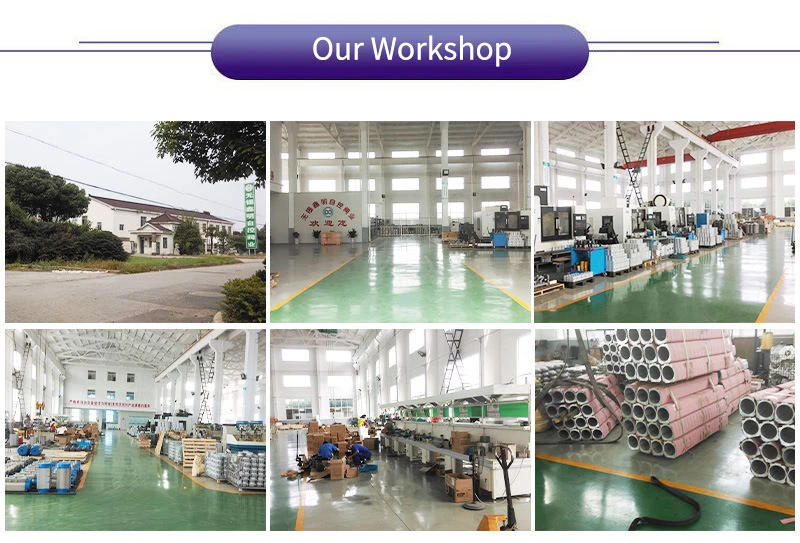

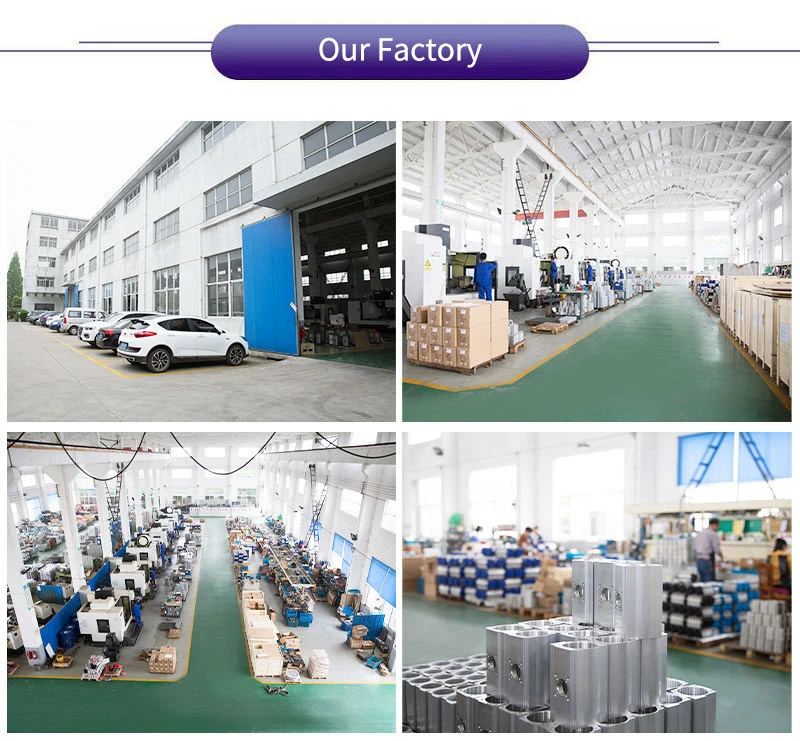

Wuxi Xinming Auto-control Valves Co., Ltd. specialiserar sig på tillverkning av ISO9001-certifierade pneumatiska ställdon och automatiska styrventiler i XM-serien, som är kompatibla med standarderna ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Med avancerad FoU-kapacitet och produktionsanläggningar betjänar våra produkter olika industrier inklusive olje- och gas-, kemi- och kraftverk, vilket förkroppsligar vårt engagemang för "Technology First, Quality Excellence" genom innovativa lösningar och pålitlig prestanda.
