Ventilsätet för en fjärilsventil spelar en avgörande roll för att bestämma dess totala prestanda. Som en ledande fjärilsventilleverantör förstår vi betydelsen av denna komponent och dess påverkan på ventilens funktionalitet. I det här blogginlägget kommer vi att fördjupa de olika sätten på vilka ventilsätet påverkar en fjärilsventil.
Tätning
En av ventilsätets primära funktioner är att tillhandahålla en pålitlig tätning när ventilen är stängd. En väl utformad ventilsäte säkerställer att det finns minimalt läckage, vilket förhindrar flödet av vätska eller gas genom ventilen. Ventilsätets tätningsprestanda påverkas av flera faktorer, inklusive sätets material, ytfinishen och sätets utformning.
Urval
Valet av material för ventilsätet är kritiskt eftersom det direkt påverkar ventilens tätning och hållbarhet. Vanliga material som används för ventilsäten inkluderar elastomerer, såsom gummi och EPDM, och termoplast, såsom PTFE. Elastomera säten erbjuder utmärkta tätningsegenskaper och är lämpliga för ett brett utbud av applikationer, inklusive de som involverar vatten, luft och vissa kemikalier. Termoplastiska säten är å andra sidan kända för sin höga kemiska resistens och låg friktionskoefficient, vilket gör dem idealiska för applikationer där korrosionsmotstånd är ett problem.
Till exempel, i applikationer där ventilen används för att styra flödet av frätande kemikalier, skulle en PTFE -ventilsäte vara ett bättre val än ett gummitäte. PTFE är mycket resistent mot ett brett spektrum av kemikalier, inklusive syror, baser och lösningsmedel, vilket säkerställer långsiktig tillförlitlighet och prestanda.
Ytfin
Ventilsätets ytfinish spelar också en viktig roll i sin tätningsprestanda. En slät och enhetlig ytfinish hjälper till att säkerställa en tät tätning mellan ventilskivan och sätet, vilket minskar sannolikheten för läckage. Grova eller ojämna ytor kan orsaka luckor mellan skivan och sätet, vilket gör att vätska eller gas kan passera igenom.
Tillverkare använder vanligtvis precisionsbearbetningstekniker för att uppnå önskad ytfinish på ventilsätet. Detta säkerställer att sätet uppfyller de nödvändiga specifikationerna och ger en pålitlig tätning. Dessutom kan vissa ventilsäten beläggas med ett speciellt material för att ytterligare förbättra deras tätningsprestanda och motstånd mot slitage.
Sittdesign
Utformningen av ventilsätet kan också påverka tätningsprestanda. Det finns flera olika typer av sätesdesign, inklusive koncentriska, excentriska och dubbelekcentriska mönster. Koncentriska säten har en enkel design och är lämpliga för applikationer där ventilen används för att styra flödet av lågtrycksvätskor. Excentriska och dubbelekcentriska säten är å andra sidan utformade för att ge en bättre tätning och används vanligtvis i högtrycksapplikationer.
Till exempel är en dubbelccentrisk fjärilsventilsäte utformad för att minska friktionen mellan ventilskivan och sätet under öppnings- och stängningsoperationer. Detta förbättrar inte bara tätningsprestanda utan också förlänger ventilens livslängd.
Flödesegenskaper
Förutom tätningsprestanda påverkar ventilsätet också flödesegenskaperna för fjärilsventilen. Sätets form och storlek kan påverka flödeshastigheten, tryckfallet och turbulensen i ventilen.
Sittform
Formen på ventilsätet kan ha en betydande inverkan på ventilens flödesegenskaper. En strömlinjeformad sätesdesign kan hjälpa till att minska turbulens och tryckfall, vilket möjliggör ett mer effektivt flöde av vätska eller gas genom ventilen. Å andra sidan kan en plats med en skarp kant eller oregelbunden form orsaka turbulens och öka tryckfallet, vilket minskar ventilens totala effektivitet.
Till exempel används ofta en fjärilsventil med en konturerad sätesdesign i applikationer där en hög flödeshastighet och lågt tryckfall krävs. Det konturerade sätet hjälper till att vägleda flödet av vätska eller gas genom ventilen, vilket minimerar turbulens och tryckförluster.
Sittstorlek
Storleken på ventilsätet spelar också en roll för att bestämma ventilens flödesegenskaper. En större sittstorlek möjliggör i allmänhet en högre flödeshastighet, men det kan också öka tryckfallet över ventilen. Omvänt kan en mindre sittstorlek minska tryckfallet men kan begränsa flödeshastigheten.
När du väljer en fjärilsventil är det viktigt att överväga applikationens specifika flödeskrav. Ventilens sätesstorlek bör väljas baserat på önskad flödeshastighet, tryckfall och andra faktorer för att säkerställa optimal prestanda.
Hållbarhet och livslängd
Ventilsätet utsätts för betydande slitage under driften av fjärilsventilen. Därför är dess hållbarhet och livslängd viktiga faktorer att tänka på. Sätets material, driftsförhållandena och underhållsmetoder påverkar alla livslängden på ventilsätet.
Materiell hållbarhet
Som nämnts tidigare är valet av material för ventilsätet avgörande för dess hållbarhet. Material som är resistenta mot slitage, korrosion och kemisk attack föredras för applikationer där ventilen utsätts för svåra förhållanden. I en avloppsreningsverk skulle till exempel en ventilsäte gjord av ett korrosionsbeständigt material såsom rostfritt stål eller PTFE vara mer lämpligt än en gummität.
Driftsförhållanden
Driftsförhållandena för fjärilsventilen kan också påverka ventilsätets livslängd. Faktorer som temperatur, tryck, flödeshastighet och närvaron av slipande partiklar i vätskan eller gasen kan alla bidra till slitage på sätet. Till exempel kan ventilsätet i en högtemperaturapplikation behöva göras av ett material som tål de förhöjda temperaturerna utan att förlora sina tätningsegenskaper.
Underhållspraxis
Korrekt underhållsmetoder kan hjälpa till att förlänga ventilsätets livslängd. Regelbunden inspektion och rengöring av ventilen kan hjälpa till att upptäcka eventuella tecken på slitage eller skada tidigt och förhindra ytterligare försämring. Dessutom kan smörjning av ventilsätet hjälpa till att minska friktion och slitage, förbättra dess prestanda och livslängd.
Applikationer och kompatibilitet
Ventilsätet måste vara kompatibel med den specifika appliceringen och vätskan eller gasen styrs. Olika applikationer kan kräva olika typer av ventilsäten för att säkerställa optimal prestanda och tillförlitlighet.
Industrianvändning
I industriella tillämpningar, såsom kemisk bearbetning, kraftproduktion och olje- och gasproduktion, måste ventilsätet kunna motstå de hårda driftsförhållandena och den frätande naturen hos vätskor eller gaser som hanteras. I en kemisk växt kan till exempel en ventilsäte gjord av ett kemiskt resistent material såsom PTFE eller keramik krävas för att förhindra korrosion och säkerställa långvarig tillförlitlighet.
Vatten- och avloppsvattenapplikationer
I vatten- och avloppsvattenapplikationer måste ventilsätet kunna ge en pålitlig tätning och motstå effekterna av vatten och andra föroreningar. Elastomera säten används ofta i dessa tillämpningar på grund av deras utmärkta tätningsegenskaper och motstånd mot vatten och kemikalier.
HVAC -applikationer
Vid ventilsätet måste ventilsätet kunna kontrollera flödet av luft eller vatten effektivt. En ventilsäte med en låg friktionskoefficient och en strömlinjeformad design föredras för att minimera tryckfallet och förbättra energieffektiviteten.
Slutsats

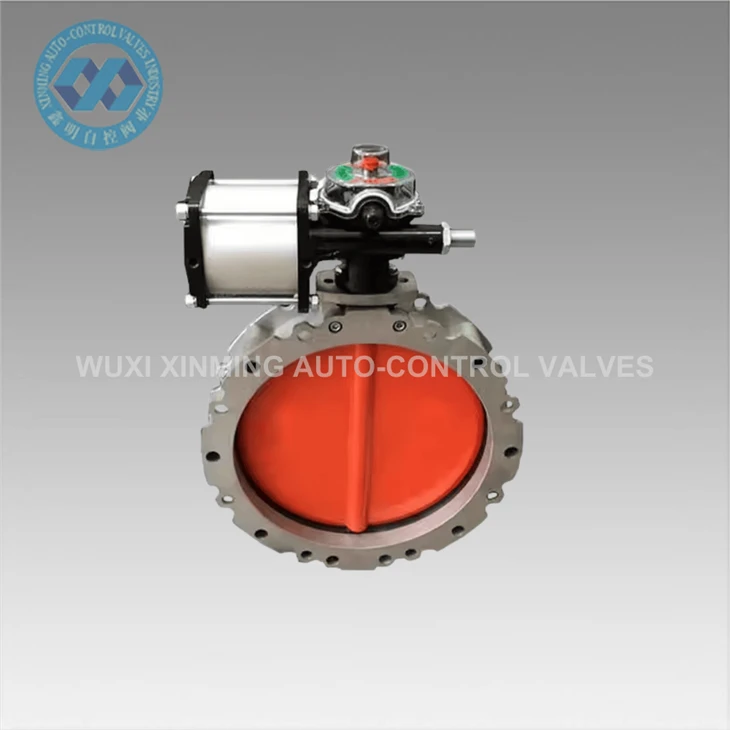

Sammanfattningsvis har ventilsätet för en fjärilsventil en betydande inverkan på dess prestanda, inklusive tätningsprestanda, flödesegenskaper, hållbarhet och kompatibilitet med olika tillämpningar. Som en fjärilsventilleverantör erbjuder vi ett brett utbud av ventilsäten tillverkade av olika material och med olika mönster för att tillgodose våra kunders specifika behov. Om du letar efter enHögpresterande pneumatisk dammfjärilventilenHögkvalitativ ventil Pneumatisk kontrollfjärilventileller enDN25 pneumatisk dammaluminiumfjärilventil, vi har expertis och produkter för att ge dig den bästa lösningen.
Om du är intresserad av att lära dig mer om våra fjärilsventiler eller vill diskutera dina specifika krav, vänligen kontakta oss. Vårt team av experter är redo att hjälpa dig att välja rätt ventil och ventilsäte för din applikation.
Referenser
- Smith, J. (2018). Butterfly Valve Handbook. Elsevier.
- Brown, A. (2019). Ventilteknologi och applikationer. McGraw-Hill.
- Johnson, R. (2020). Tätningsteknologi för industriella ventiler. Wiley.
