Hej där! Som leverantör av pneumatiska kulventiler blir jag ofta frågad om hur man justerar öppnings- och stängningshastigheten för dessa ventiler. Det är en avgörande aspekt, särskilt när du vill optimera prestandan för dina system. I den här bloggen delar jag några praktiska tips och insikter om detta ämne.
Först och främst, låt oss förstå varför justering av öppnings- och stängningshastigheten är viktig. I olika industriella applikationer kan hastigheten med vilken en pneumatisk kulventil öppnas eller stängs ha en betydande inverkan. Till exempel, i en process där en plötslig förändring av flödeshastigheten kan orsaka problem som vattenhammer i ett rörsystem, kan en långsammare öppnings- eller stängningshastighet förhindra skador. Å andra sidan, i vissa höghastighetsprocesser, kan en snabbare ventiloperation krävas för att upprätthålla effektiviteten.
Faktorer som påverkar öppnings- och stängningshastigheten
Det finns flera faktorer som kan påverka öppnings- och stängningshastigheten för en pneumatisk kulsventil. En av de viktigaste är lufttrycket som levereras till det pneumatiska ställdonet. Ställdonet är den del som driver rörelsen på bollen inuti ventilen. Om du ökar lufttrycket kommer ställdonet i allmänhet att röra sig snabbare, vilket resulterar i en snabbare öppning eller stängning av ventilen. Omvänt kommer att minska lufttrycket bromsar operationen.
En annan faktor är storleken på ventilen. Större ventiler har vanligtvis mer massa att röra sig, så de kan öppna och stänga långsammare jämfört med mindre, även med samma lufttryck. Typen av ställdon spelar också en roll. Vissa ställdon är utformade för höghastighetsdrift, medan andra är mer fokuserade på precision och långsammare rörelse.
Justera lufttrycket
Att justera lufttrycket är ett av de mest enkla sätten att ändra öppnings- och stängningshastigheten. De flesta pneumatiska system har en tryckregulator som du kan använda för att styra lufttrycket som går till ventilmanöverdon. För att göra detta måste du hitta tryckregulatorn i ditt pneumatiska system. Det är vanligtvis en enhet med en mätare och en justeringsknapp.
Börja med att kontrollera det aktuella lufttrycket. Du kan göra detta genom att titta på mätaren på tryckregulatorn. Om du vill öka öppnings- och stängningshastigheten, vrid långsamt justeringsknappen medurs för att öka trycket. Håll ett öga på mätaren för att se till att du inte överskrider det rekommenderade trycket för din ventil och ställdon. Om du vill bromsa operationen, vrid ratten räknaren - medurs för att minska trycket.
Det är viktigt att göra små justeringar och testa ventiloperationen efter varje förändring. På detta sätt kan du hitta den optimala hastigheten för din specifika applikation.
Använda flödeskontrollventiler
Flödeskontrollventiler är ett annat användbart verktyg för att justera öppnings- och stängningshastigheten för en pneumatisk kulventil. Dessa ventiler är installerade i luftförsörjningslinjen till ställdonet. De arbetar genom att begränsa luftflödet, vilket i sin tur styr hastigheten med vilken ställdonet rör sig.
Det finns två huvudtyper av flödeskontrollventiler: nålventiler och gasventiler. Nålventiler har en fin - gängad stam som möjliggör mycket exakt justering av luftflödet. Gasspjällventiler används å andra sidan oftare för allmän flödeskontroll och är enklare att justera.
För att använda en flödeskontrollventil installerar du den bara i lufttillförsellinjen mellan tryckregulatorn och ventilmanöverdonet. Justera sedan ventilen för att öka eller minska luftflödet. I likhet med att justera lufttrycket, gör små ändringar och testa ventiloperationen efter varje justering.
Ställdon - specifika justeringar
Vissa pneumatiska ställdon har byggda - i justeringsmekanismer. Till exempel har vissa roterande ställdon justerbara stopp som kan användas för att begränsa rotationsvinkeln, vilket indirekt kan påverka öppnings- och stängningshastigheten. Andra kan ha justerbar dämpning eller dämpande funktioner som kan bromsa rörelsen i slutet av stroke.
Om din ställdon har dessa funktioner, se tillverkarens manual för instruktioner om hur du gör justeringarna. Det är viktigt att följa riktlinjerna noggrant för att säkerställa korrekt drift och undvika att skada ställdonet.
Real - World Exempel
Låt oss ta en titt på några verkliga världsscenarier där du justerar öppnings- och stängningshastigheten för en pneumatisk kulventil är avgörande. I en livsmedelsbearbetningsanläggning, aRostfritt stål med hög temperatur i rostfritt stål pneumatiskt ställdon Sanitär mat snitt - av bollventilenanvänds för att kontrollera flödet av flytande ingredienser. För att förhindra stänk och säkerställa korrekt dosering krävs en långsammare öppnings- och stängningshastighet. Genom att justera lufttrycket och använda en flödeskontrollventil kan växtoperatörerna uppnå önskad hastighet.
I en kemisk bearbetningsanläggning, aDubbelhylsa polyvinylkloridkulventilanvänds för att kontrollera flödet av frätande kemikalier. I detta fall kan en snabbare öppnings- och stängningshastighet behövas för att snabbt svara på förändringar i processen. Operatörerna kan öka lufttrycket och justera flödeskontrollventilen i enlighet därmed.

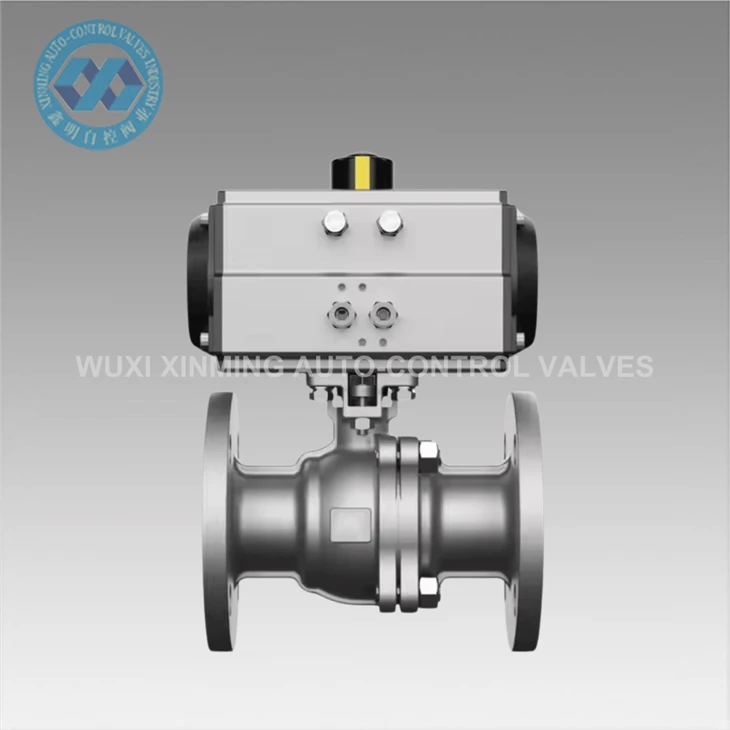

I en olje- och gasledning, aPneumatisk utrustning WCB/SS304/SS316 V Typ Pneumatisk fläns/svetsad/tråd gjuten kullventilanvänds för att kontrollera flödet av olja eller gas. Beroende på rörledningsförhållandena och kraven i processen kan öppnings- och stängningshastigheten behöva justeras för att förhindra tryckvågor och säkerställa säker drift.
Slutsats
Att justera öppnings- och stängningshastigheten för en pneumatisk kulventil är en viktig del av att optimera prestandan för dina industriella system. Genom att förstå de faktorer som påverkar hastigheten, såsom lufttryck, ventiltstorlek och ställdonstyp, och med hjälp av verktyg som tryckregulatorer och flödeskontrollventiler, kan du uppnå önskad hastighet för din specifika applikation.
Om du är ute efter en pneumatisk kulventil eller behöver mer råd om att justera öppnings- och stängningshastigheten, tveka inte att nå ut. Vi är här för att hjälpa dig hitta rätt lösningar för dina behov. Kontakta oss för mer information och låt oss starta en konversation om dina upphandlingskrav.
Referenser
- Pneumatisk ventilhandbok, olika tillverkare
- Industriella automatiseringsböcker
- Tekniska papper om vätskekontrollsystem
