Hur justerar man slaglängden på ett AT pneumatiskt ställdon?

Det ATPneumatiska ställdonet är en avgörande enhet i olika industriella automationssystem, som ger tillförlitlig och effektiv aktivering av ventiler och andra mekaniska komponenter. Korrekt justering av dess slaglängd är avgörande för att säkerställa optimal prestanda och exakt kontroll. Som en ledande leverantör av ATPneumatiska ställdon är jag här för att dela med mig av lite djup kunskap om hur man justerar slaglängden på ett AT Pneumatiskt ställdon.

Förstå det ATPneumatiska ställdonet

Innan vi går in i justeringsprocessen är det viktigt att förstå de grundläggande komponenterna och arbetsprincipen för ett ATPneumatiskt ställdon. Ett ATPneumatiskt ställdon består vanligtvis av en cylinder, kolvar, fjädrar och ventilanslutningar. Den använder tryckluft för att generera linjär eller roterande rörelse, som sedan överförs till ventilen eller annan utrustning den är ansluten till.

Slagslaget för ett pneumatiskt manöverdon hänvisar till det avstånd som kolven färdas i cylindern i en enda riktning. Detta avstånd bestämmer graden av ventilöppning eller stängning, vilket i sin tur påverkar flödeshastigheten och tryckregleringen i systemet. Felaktig slagjustering kan leda till problem som ofullständig ventilöppning, överdrivet slitage på ventilkomponenter och felaktig processkontroll.

Verktyg som krävs för slagjustering

För att justera slaglängden på ett ATPneumatiskt ställdon behöver du följande verktyg:

1. Skiftnycklar: Lämpliga skiftnycklar för att lossa och dra åt ställdonets monteringsbultar och justeringsmuttrar.
2. Mätverktyg: Ett skjutmått eller en linjal för att mäta slaget exakt.
3. Pneumatisk tryckmätare: För att övervaka lufttrycket som tillförs ställdonet.

Steg-för-steg Slagjusteringsprocedur

1. Säkerhet först

Innan någon justering påbörjas, se till att isolera ställdonet från strömkällan (tryckluftsförsörjning) och avlasta eventuellt kvarvarande tryck i systemet. Detta kan göras genom att stänga lufttillförselventilen och öppna utblåsningsventilen.

2. Leta upp slagjusteringsmekanismen

Slagjusteringsmekanismen för ett ATPneumatiskt ställdon kan variera beroende på modell. I de flesta fall är den placerad i änden av ställdonets cylinder och består av justeringsmuttrar eller skruvar.

3. Ställ in den ursprungliga positionen

Ställ in ditt mätverktyg på noll med kolven i helt indraget läge. Detta kommer att fungera som referenspunkt för att mäta slaget.

4. Applicera lufttryck

Anbringa gradvis lufttryck på ställdonet med hjälp av en reglerad lufttillförsel. Observera kolvens rörelse. När lufttrycket ökar kommer kolven att börja röra sig.

5. Mät det initiala slaget

När kolven har nått det helt utskjutna läget, mät avståndet den har tillryggalagt med hjälp av mätverktyget. Jämför detta mått med den slaglängd som krävs för din applikation.

6. Justera Stroke

Om den uppmätta slaglängden skiljer sig från den önskade slaglängden måste du justera slagmekanismen. För linjära ställdon minskar slaget genom att vrida justeringsmuttrarna medurs, medan om du vrider dem moturs ökar det. För roterande ställdon kan justeringen innebära att läget för en kam eller en gränslägesbrytare ändras.

7. Mät Stroke igen

Efter att ha gjort justeringen, upprepa processen med att applicera lufttryck och mäta slaget. Gör ytterligare justeringar vid behov tills det uppmätta slaget matchar det önskade slaget inom en acceptabel tolerans.

8. Säkra justeringen

När rätt slag har uppnåtts, använd skiftnycklarna för att dra åt justeringsmuttrarna eller skruvarna för att förhindra att de lossnar under drift.

Faktorer som påverkar strokejustering

Flera faktorer kan påverka slagjusteringen av ett ATPneumatiskt ställdon:

1. Lufttryck

Lufttrycket som tillförs ställdonet har en direkt inverkan på dess slaglängd. Högre lufttryck resulterar i allmänhet i ett längre slag, medan lägre lufttryck leder till ett kortare slag. Det är viktigt att hålla ett stabilt och lämpligt lufttryck under hela justeringsprocessen.

2. Ladda

Belastningen på ställdonet, såsom friktionen i ventilen eller motståndet i det mekaniska länksystemet, kan också påverka slaglängden. En tyngre belastning kan göra att ställdonet får en kortare slaglängd än förväntat. I sådana fall kan det vara nödvändigt att öka lufttrycket eller justera ställdonets konstruktion för att klara belastningen.

3. Slitage

Med tiden kan ställdonets komponenter slitas ut, vilket kan påverka slaget. Regelbundet underhåll och inspektion av ställdonet kan hjälpa till att identifiera och byta ut slitna delar innan de orsakar betydande problem.

Relaterade produkter

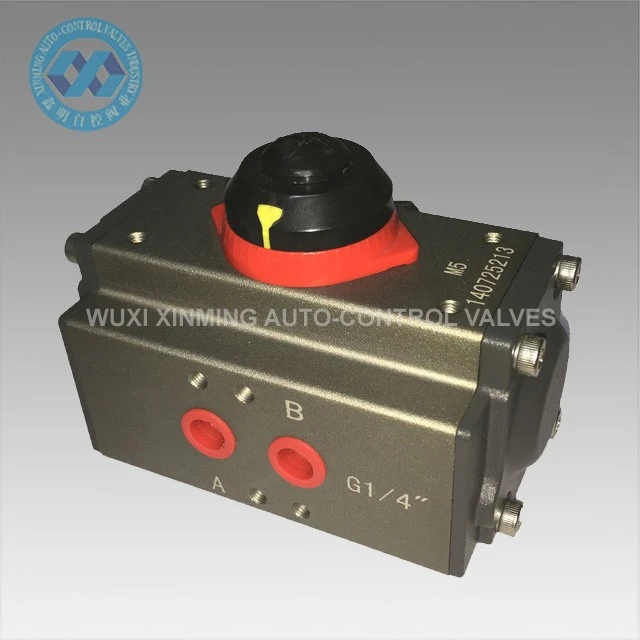

Om du är på marknaden för pneumatiska ställdon och relaterade produkter, erbjuder vi en rad högkvalitativa lösningar. Till exempel vårHögkvalitativ pneumatisk gängad kulventil med kvartsvarvsaktivering för automatiserad flödeskontrollär ett utmärkt val för applikationer som kräver exakt flödeskontroll. DeXM AT040 litet pneumatiskt ställdonär idealisk för kompakta utrymmen där ett litet men kraftfullt ställdon behövs. Och vår2-vägs 5-port högtrycks pneumatisk magnetventil (0 - 10MPA)kan ge tillförlitlig kontroll av det pneumatiska systemet.

Vikten av korrekt slagjustering

Korrekt slagjustering av ett ATPneumatiskt ställdon handlar inte bara om att uppnå rätt ventilposition. Det har också en betydande inverkan på systemets övergripande prestanda och effektivitet.

• Förbättrad processkontroll: Noggrann slaglängdsjustering säkerställer att ventilen öppnar och stänger till den exakta grad som krävs, vilket i sin tur leder till mer exakt kontroll av flöde, tryck och temperatur i processen.
• Förlängd komponentlivslängd: När ställdonet arbetar med rätt slag, blir det mindre påfrestning på ventilkomponenterna och själva ställdonet. Detta minskar slitaget, vilket leder till en längre livslängd för utrustningen.
• Energieffektivitet: Ett väljusterat ställdon använder rätt mängd lufttryck för att uppnå önskat slag, vilket kan resultera i energibesparingar över tid.

Slutsats

Att justera slaglängden på ett AT pneumatiskt ställdon är en kritisk uppgift som kräver noggrann uppmärksamhet på detaljer. Genom att följa stegen som beskrivs i den här bloggen och överväga de faktorer som kan påverka slaget, kan du säkerställa att ditt ställdon fungerar som bäst.

Om du är intresserad av att köpa våra högkvalitativa AT pneumatiska ställdon eller behöver ytterligare hjälp med slagjustering eller andra tekniska frågor, är du välkommen att kontakta oss för en upphandlingsdiskussion. Vi är fast beslutna att förse dig med de bästa produkterna och tjänsterna för att möta dina industriella automationsbehov.

Referenser

• "Pneumatic Actuator Handbook", Industrial Automation Publishing
• Teknisk dokumentation av AT pneumatiska ställdon
