Hur kalibrerar jag en fjärilsventil?

Kalibrering av en fjärilsventil är en avgörande process som säkerställer dess optimala prestanda och livslängd. Som en betrodd fjärilsventilleverantör förstår vi betydelsen av korrekt kalibrering för att upprätthålla effektiviteten och tillförlitligheten hos dessa väsentliga komponenter. I det här blogginlägget kommer vi att vägleda dig genom steg-för-steg-processen för att kalibrera en fjärilsventil, vilket ger dig kunskap och färdigheter för att utföra denna uppgift effektivt.

Förstå grunderna i en fjärilsventil

Innan du går in i kalibreringsprocessen är det viktigt att ha en grundläggande förståelse för hur en fjärilsventil fungerar. En fjärilsventil är en kvartsventil som använder ett skivformat stängningselement för att reglera vätskeflödet genom en rörledning. Skivan är monterad på en axel som roterar 90 grader för att öppna eller stänga ventilen. När disken är parallell med flödesriktningen är ventilen helt öppen, vilket möjliggör maximalt flöde. Omvänt, när disken är vinkelrätt mot flödesriktningen, är ventilen helt stängd, vilket blockerar flödet.

Varför kalibrering är nödvändig

Kalibrering är processen för att justera en ventil för att säkerställa att den fungerar korrekt och konsekvent. Med tiden kan faktorer som slitage, temperaturförändringar och tryckfluktuationer få en fjärilsventil att avvika från dess avsedda inställningar. Detta kan resultera i felaktig flödeskontroll, minskad effektivitet och till och med systemfel. Genom att kalibrera ventilen regelbundet kan du behålla dess prestanda, förlänga livslängden och förhindra kostsam driftstopp.

Verktyg och utrustning krävs

Innan du börjar kalibreringsprocessen måste du samla in nödvändiga verktyg och utrustning. Dessa kan inkludera:

• En vridmomentnyckel
• En tryckmätare
• En flödesmätare
• Ett kalibreringsdiagram eller manual
• Säkerhetsutrustning, som handskar och glasögon

Steg-för-steg kalibreringsprocess

Följande steg beskriver den allmänna processen för att kalibrera en fjärilsventil. Det är emellertid viktigt att notera att den specifika kalibreringsproceduren kan variera beroende på ventilens märke och modell. Se alltid till tillverkarens instruktioner och riktlinjer för detaljerad information.

Steg 1: Förberedelse

• Isolera ventilen:Innan du börjar arbeta med ventilen, se till att isolera den från systemet genom att stänga uppströms- och nedströmsventilerna. Detta kommer att förhindra att vätska strömmar genom ventilen under kalibreringsprocessen.
• Lindra tryck:Använd en tryckmätare för att kontrollera trycket i ventilen och lindra eventuellt resttryck genom att öppna dräneringsventilen eller lufta systemet.
• Rengör ventilen:Ta bort smuts, skräp eller korrosion från ventilen och dess komponenter med en ren trasa eller en mild rengöringslösning. Detta kommer att säkerställa exakta avläsningar och förhindra skador på ventilen.

Steg 2: Kontrollera ventilpositionen

• Verifiera ventilpositionen:Använd en visuell inspektion eller en positionsindikator för att bekräfta att ventilen är i det helt stängda läget. Om ventilen inte är helt stängd, justera den manuellt tills den är.
• Markera ventilpositionen:Använd en markör eller en skrivare för att markera ventilstamens eller ställdonets position på ventilkroppen. Detta hjälper dig att se till att ventilen återgår till samma position efter kalibrering.

Steg 3: Justera ställdonet

• Kontrollera ställdoninställningarna:Se tillverkarens instruktioner för att bestämma rätt inställningar för ställdonet, såsom vridmoment, tryck och slaglängd. Använd en momentnyckel för att justera ställdonet till de angivna inställningarna.
• Testa ställdonet:Använd en tryckmätare för att applicera tryck på ställdonet och verifiera att den rör sig ventilspindeln smidigt och exakt. Om ställdonet inte fungerar korrekt, justera inställningarna eller ersätta ställdonet vid behov.

Steg 4: Kontrollera flödeshastigheten

• Installera en flödesmätare:Installera en flödesmätare i rörledningen uppströms eller nedströms ventilen för att mäta flödeshastigheten. Se till att följa tillverkarens instruktioner för installation och kalibrering av flödesmätaren.
• Öppna ventilen gradvis:Öppna långsamt ventilen och övervaka flödeshastigheten med flödesmätaren. Justera ventilpositionen efter behov för att uppnå önskad flödeshastighet.
• Registrera flödeshastigheten:Registrera flödeshastigheten vid olika ventilpositioner och jämföra den med tillverkarens specifikationer. Om flödeshastigheten avviker från specifikationerna, justera ventilen eller ställdonet tills den uppfyller kraven.

Steg 5: Kontrollera läckaget

• Stäng ventilen helt:När du har uppnått den önskade flödeshastigheten stänger du ventilen helt och kontrollera för läckage med en tryckmätare eller en läckedetektor. Om det finns något läckage, justera ventilen eller ställdonet tills den stannar.
• Testa ventilen under tryck:Applicera tryck på ventilen och kontrollera om det finns läckage vid olika trycknivåer. Om ventilen läcker vid högt tryck, justera ventilen eller ställdonet för att förbättra tätningsprestanda.

Steg 6: Slutkontroller

• Verifiera ventilpositionen:Använd en visuell inspektion eller en positionsindikator för att bekräfta att ventilen är i det helt stängda läget. Om ventilen inte är helt stängd, justera den manuellt tills den är.
• Kontrollera kalibreringsmärkena:Kontrollera kalibreringsmärkena på ventilstammen eller ställdonet för att säkerställa att ventilen återgår till samma position efter kalibrering.
• Testa ventiloperationen:Öppna och stäng ventilen flera gånger för att verifiera att den fungerar smidigt och exakt. Kontrollera om ovanliga ljud, vibrationer eller motstånd under drift.

Typer av fjärilsventiler och deras kalibreringsöverväganden

Det finns flera typer av fjärilsventiler tillgängliga på marknaden, var och en med sina egna unika funktioner och kalibreringskrav. Här är några av de vanligaste typerna av fjärilsventiler och deras kalibreringsöverväganden:

Koncentriska fjärilsventiler

Koncentriska fjärilsventiler är den mest grundläggande typen av fjärilsventiler, med skivan centrerad på ventilstammen. Dessa ventiler används vanligtvis i lågtrycksapplikationer och kräver mindre kalibrering än andra typer av ventiler. Det är emellertid fortfarande viktigt att kontrollera ventilpositionen, ställdoninställningarna och flödeshastigheten regelbundet för att säkerställa optimal prestanda.

Excentriska fjärilsventiler

Excentriska fjärilsventiler har en offsetdisk som ger bättre tätningsprestanda och minskat slitage. Dessa ventiler används ofta i högtrycksapplikationer och kräver mer exakt kalibrering än koncentriska fjärilsventiler. Vid kalibrering av en excentrisk fjärilsventil är det viktigt att uppmärksamma ventilpositionen, ställdoninställningarna och tätningsprestanda för att säkerställa en tät tätning och förhindra läckage.

Dubbelekcentriska fjärilsventiler

Dubbelekcentriska fjärilsventiler har två förskjutningar, en på skivan och en i stammen, vilket ger ännu bättre tätningsprestanda och minskad friktion. Dessa ventiler används vanligtvis i kritiska tillämpningar där en hög noggrannhet och tillförlitlighet krävs. Vid kalibrering av en dubbelekcentrisk fjärilsventil är det viktigt att följa tillverkarens instruktioner noggrant och använda specialiserad kalibreringsutrustning för att säkerställa exakta och konsekventa resultat.

Trippel-excentriska fjärilsventiler

Triple-excentriska fjärilsventiler har tre förskjutningar, som ger den högsta nivån på tätningsprestanda och den längsta livslängden. Dessa ventiler används ofta i högtemperatur, högtryck och frätande applikationer. Vid kalibrering av en trippel-excentrisk fjärilsventil är det viktigt att använda en momentnyckel för att justera ställdonet till de angivna inställningarna och för att kontrollera ventilpositionen och tätningsprestanda regelbundet för att säkerställa optimal prestanda.

Våra fjärilsventilprodukter

Som en ledande fjärilsventilleverantör erbjuder vi ett brett utbud av högkvalitativa fjärilsventiler för att tillgodose behoven hos olika branscher och applikationer. Våra produkter inkluderar:

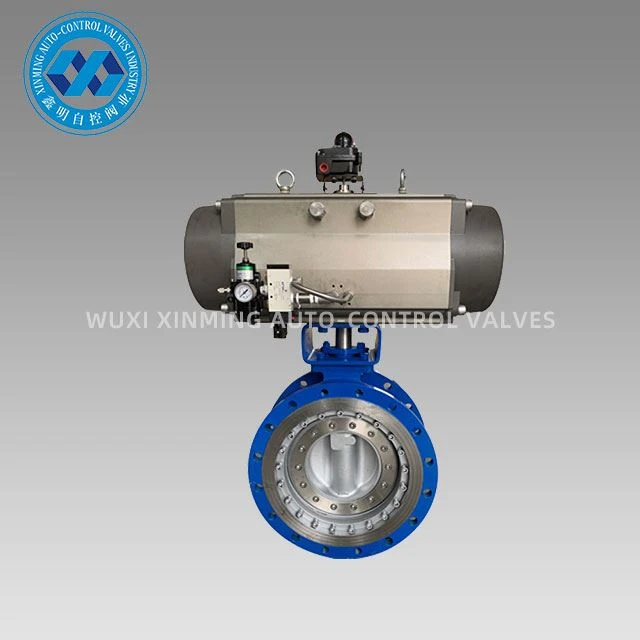

• Pneumatisk ställdon tri-eccentrisk fjärilsventil: Denna ventil har en trippel-excentrisk design som ger utmärkt tätningsprestanda och lång livslängd. Det är lämpligt för högtemperatur, högtryck och frätande applikationer.
• Pneumatisk ställdonflänsfjäril vlave: Denna ventil är utformad för användning i rörledningar med flänsade anslutningar. Den har ett pneumatiskt ställdon som ger tillförlitlig och effektiv drift.

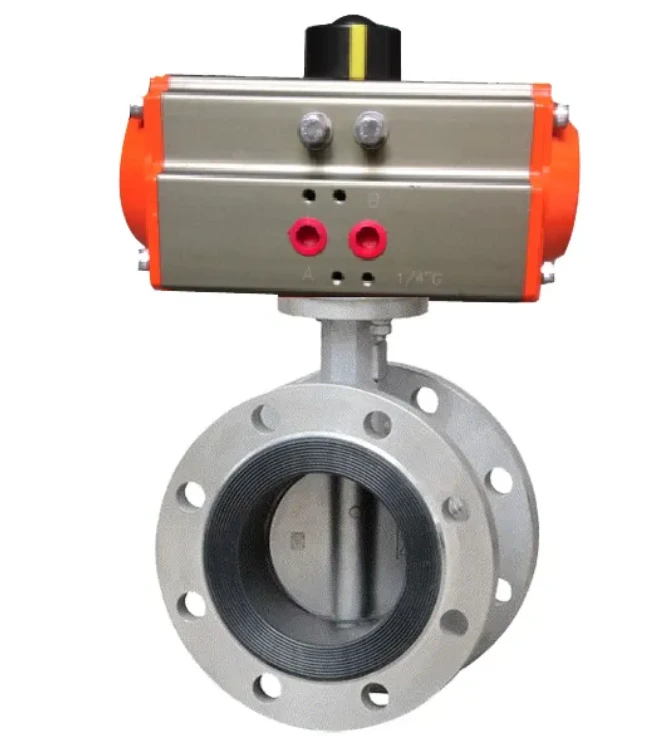

• Pneumatisk sanitetsventil: Denna ventil är specifikt utformad för användning inom mat, dryck och läkemedelsindustri. Den har en sanitetsdesign som uppfyller de högsta standarderna för hygien och renlighet.

Kontakta oss för upphandling och samråd

Om du behöver en högkvalitativ fjärilsventil eller har några frågor om ventilkalibrering, tveka inte att kontakta oss. Vårt team av experter är tillgängligt för att ge dig professionell rådgivning, teknisk support och anpassade lösningar för att tillgodose dina specifika behov. Vi är engagerade i att förse våra kunder med de bästa produkterna och tjänsterna till konkurrenskraftiga priser. Oavsett om du är ett litet företag eller ett stort företag kan vi hjälpa dig att hitta rätt ventil för din applikation.
