Hej där! Som leverantör av magnetventiler har jag sett hur viktigt det är att välja rätt spole för din magnetventil. Det är inte bara att smälla på vilken gammal spole som helst där; det kan göra eller bryta prestandan hos din ventil. Så låt oss dyka in i hur du kan välja den perfekta spolen för din magnetventil.
Förstå grunderna för magnetventilspolar
Först och främst, låt oss prata om vad en magnetventilspole faktiskt gör. En magnetventilspole är en elektromekanisk anordning som omvandlar elektrisk energi till mekanisk energi. När en elektrisk ström passerar genom spolen skapar den ett magnetfält. Detta magnetfält förflyttar sedan en kolv inuti ventilen, som antingen öppnar eller stänger ventilen för att kontrollera flödet av vätska eller gas.
Det finns olika typer av spolar tillgängliga, och de vanligaste är AC (växelström) och DC (likström) spolar. AC-spolar används vanligtvis i applikationer där strömförsörjningen är växelström, som i de flesta industriella miljöer. De är kända för sitt höga startmoment, vilket innebär att de snabbt kan flytta kolven för att öppna eller stänga ventilen. Å andra sidan används DC-spolar när en likströmskälla är tillgänglig. De är mer energieffektiva och producerar mindre värme jämfört med AC-slingor.
Faktorer att tänka på när du väljer en spole
Spänning
En av de viktigaste faktorerna att tänka på är spolens spänning. Du måste se till att spolens spänning matchar strömförsörjningen i din applikation. Om spänningen är för låg kan det hända att spolen inte genererar tillräckligt med magnetisk kraft för att driva ventilen korrekt. Omvänt, om spänningen är för hög kan den överhetta spolen och få den att brinna ut.
Till exempel, om din strömförsörjning är 24V DC, bör du välja en DC-spole klassad för 24V. Det är alltid en bra idé att dubbel - kontrollera spänningskraven för ditt system innan du köper.
Temperaturbetyg
Temperaturklassificeringen på spolen är också avgörande. Olika miljöer har olika temperaturintervall och spolen måste klara dessa temperaturer utan att förlora sin prestanda. Till exempel, i en industriell miljö med hög temperatur, behöver du en spole med hög temperaturklassificering. Om du använder en spole med låg temperaturklassificering i en varm miljö kan den försämras snabbt och leda till ventilfel.
Arbetscykel
Arbetscykeln hänvisar till hur lång tid spolen är strömsatt jämfört med den totala tiden. Det finns olika typer av arbetscykler, såsom kontinuerlig, intermittent och korttidsdrift. En spole med kontinuerlig drift är konstruerad för att strömförsörjas hela tiden, medan en spole med intermittent drift kan strömförsörjas under en viss period och sedan kopplas från.
Om du väljer en spole med fel arbetscykel kan den överhettas och inte fungera. Om till exempel en spole för kortvarig drift används för kontinuerlig drift kommer den att överhettas och så småningom misslyckas.
Isoleringsklass
Isoleringsklassen för spolen bestämmer dess förmåga att motstå elektriskt genombrott. Högre isoleringsklasser klarar mer spänning och värme utan att gå sönder. När du väljer en spole, överväg den elektriska miljön där den kommer att fungera. I en miljö med hög spänning eller hög värme rekommenderas en spole med högre isoleringsklass.
Coil Material och konstruktion
Materialen som används i konstruktionen av spolen kan också påverka dess prestanda. De vanligaste materialen för spollindningen är koppar och aluminium. Koppar är en bättre ledare av elektricitet än aluminium, vilket innebär att den kan överföra elektrisk energi mer effektivt. Men koppar är också dyrare.
Isoleringsmaterialet är också viktigt. Bra isolering kan förhindra kortslutning och förbättra spolens livslängd. Vissa spolar använder epoxiharts eller andra typer av isoleringsmaterial för att skydda lindningen.
Kompatibilitet med magnetventilen
Det är viktigt att se till att spolen är kompatibel med din magnetventil. Olika ventiler har olika storlekar och design, och spolen måste passa ordentligt. Monteringssättet för spolen bör matcha ventilens monteringskrav.
Till exempel har vissa ventiler en gängad anslutning för spolen, medan andra har en snäpp- eller flänsmonterad design. Se till att du känner till ventilens specifikationer innan du väljer en spole.
Tillämpning - Specifika överväganden
Applikationen där magnetventilen kommer att användas spelar också en stor roll i valet av spolar. Låt oss ta en titt på några vanliga applikationer:
Industriell automation

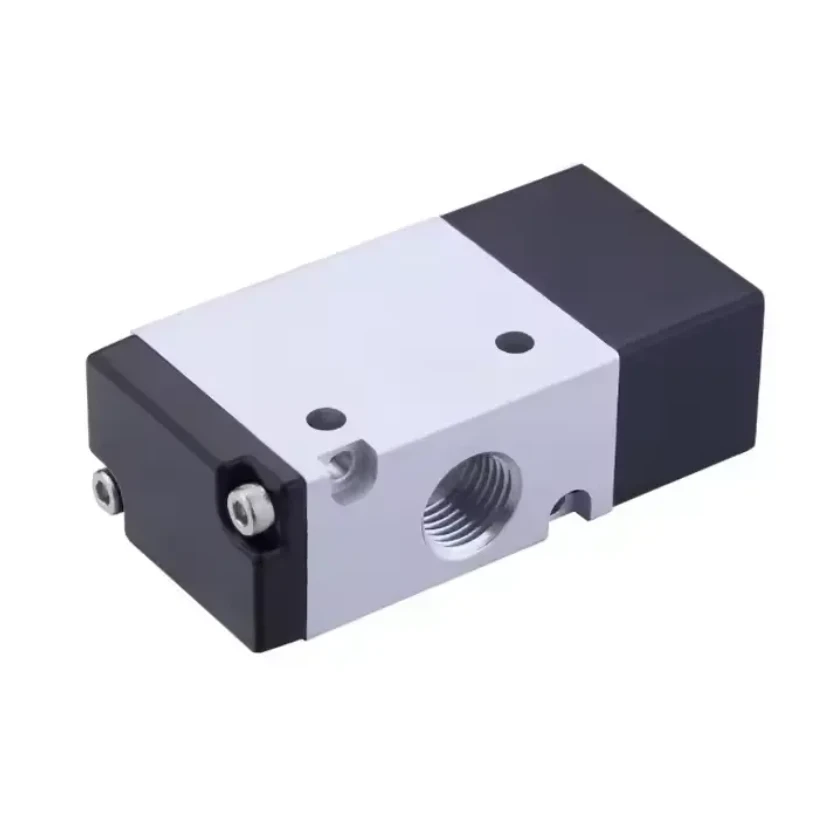

Inom industriell automation används magnetventiler för att styra flödet av vätskor och gaser i olika processer. För applikationer somIndustriell automation Pneumatisk luftstyrning ställdon magnetventil, behöver du en spole som klarar högfrekvent drift. Dessa spolar bör ha en snabb svarstid för att säkerställa snabb öppning och stängning av ventilen, vilket är avgörande för effektiva automatiseringsprocesser.
Pneumatiska system
Pneumatiska system använder tryckluft för att fungera. Magnetventiler i pneumatiska system kräver ofta spolar som kan arbeta med tryckluftens tryck och flödeshastigheter. AHögpresterande tvåläges femvägs pneumatisk magnetventil med elektrisk spolekan behöva en spole som kan generera tillräckligt med kraft för att övervinna lufttrycket och flytta ventilens kolv smidigt.
Instrumentering och kontroll
I instrumenterings- och kontrollapplikationer är precision nyckeln. Ventiler somYT1000L 4~20mA elektrisk/pneumatisk ventilpositionerarekräver spolar som kan ge exakt och stabil drift. Spolen bör kunna reagera exakt på styrsignalerna för att säkerställa korrekt placering av ventilen.
Testning och kvalitetssäkring
Innan du installerar en ny spole är det en bra idé att testa den. Du kan använda en multimeter för att kontrollera spolens motstånd. Motståndsvärdet bör matcha specifikationerna från tillverkaren. Om motståndet är för högt eller för lågt kan det tyda på ett problem med spolen.
Leta också efter spolar som kommer med kvalitetscertifieringar. Ansedda tillverkare kommer att få sina spolar testade och certifierade för att uppfylla industristandarder. Detta ger dig en extra nivå av förtroende för produktens prestanda och tillförlitlighet.
Slutsats
Att välja rätt spole för en magnetventil är en mångfacetterad process. Du måste ta hänsyn till faktorer som spänning, temperaturklassificering, arbetscykel, isoleringsklass, material, kompatibilitet och tillämpningsspecifika krav. Genom att ta dig tid att förstå dessa faktorer och göra din forskning kan du se till att du väljer en spole som ger optimal prestanda och lång livslängd för din magnetventil.
Om du är ute efter en magnetventil eller behöver hjälp med att välja rätt spole, tveka inte att höra av dig. Vi är här för att hjälpa dig att hitta den perfekta lösningen för dina behov. Oavsett om du arbetar med ett småskaligt projekt eller en storskalig industriell tillämpning, har vi expertis och produkter för att möta dina krav. Kontakta oss idag för att starta upphandlingsprocessen och låt oss arbeta tillsammans för att få ditt system att fungera smidigt.
Referenser
- "Slenoid Valve Handbook" av olika branschexperter
- Tillverkarens specifikationer och tekniska dokument för magnetventiler och spolar
