Hej där! Som leverantör av tunna kulventiler har jag sett första hand hur avgörande korrekt anpassning är under installationen. En felanpassad tunn kulsventil kan leda till alla möjliga problem, som läckor, minskad flödeseffektivitet och till och med för tidigt slitage. Så i den här bloggen kommer jag att dela några tips om hur man säkerställer korrekt inriktning av en tunn kulsventil under installationen.
Pre - installationskontroller
Innan du ens startar installationsprocessen är det viktigt att göra några kontroller. Först och främst, se till att du har rätt ventil för jobbet. Kontrollera ventilens specifikationer mot dina systemkrav. Du vill inte hamna med en ventil som är för liten eller för stor för rörledningen.
Kontrollera ventilen för synlig skada. Leta efter sprickor, bucklor eller några tecken på korrosion. En skadad ventil fungerar inte korrekt, även om den är perfekt inriktad. Kontrollera också parningsytorna på ventilen och rörledningen. De bör vara rena och fria från skräp. Varje smuts eller smuts kan förhindra en korrekt tätning och justering.
Mätning och markering
Noggrann mätning är nyckeln till korrekt justering. Använd ett pålitligt mätverktyg, som ett måttband eller en bromsok, för att mäta rörledningen och ventilens diameter. Se till att mätningarna matchar. Om det finns en betydande skillnad kan du behöva leta efter en adapter eller en annan ventil.
När du har bekräftat mätningarna markerar du rörledningen och ventilen. Markera mittlinjen för både rörledningen och ventilen. Detta hjälper dig att anpassa dem korrekt under installationen. Du kan använda en permanent markör eller en skrivare för att göra märkena.
Placera ventilen
När du placerar ventilen är det viktigt att överväga flödesriktningen. De flesta tunna kulventiler har en pil som indikerar flödesriktningen. Se till att pilen på ventilen är i linje med flödesriktningen i rörledningen. Felaktig flödesriktning kan leda till minskad prestanda och till och med skador på ventilen.
Placera ventilen i rörledningen noggrant. Försök att anpassa ventilens mittlinjer och rörledningen så nära som möjligt. Du kan behöva använda en lyftanordning, som en lyftanvisning eller en kran, för större ventiler. Se till att ventilen är jämn och inte lutar åt sidan.
Använda justeringsverktyg
Det finns flera anpassningsverktyg tillgängliga som kan hjälpa dig att säkerställa korrekt justering. Ett av de vanligaste verktygen är ett flänsinriktningsverktyg. Om din tunna kulventil har flänsar kan detta verktyg vara mycket användbart. Det hjälper till att anpassa bulthålen i ventilens flänsar och rörledningen. Detta säkerställer att bultarna enkelt kan sättas in och att ventilen sitter ordentligt.
Ett annat verktyg är ett laserjusteringsverktyg. Detta verktyg använder en laserstråle för att ge en exakt justeringsreferens. Det kan vara särskilt användbart för långa rörledningar eller när hög precision krävs. Genom att använda ett laserjusteringsverktyg kan du se till att ventilen är inriktad inom en mycket liten tolerans.
Dra åt bultarna
När ventilen är på plats och är korrekt inriktad är det dags att dra åt bultarna. Men bli inte bara galen och dra åt dem alla på en gång. Du måste följa en specifik åtdragningssekvens. Börja med att dra åt bultarna i ett tvärmönster. Detta hjälper till att fördela trycket jämnt runt flänsen och säkerställer en ordentlig tätning.
Använd en momentnyckel för att dra åt bultarna till det rekommenderade vridmomentvärdet. Över - åtdragning av bultarna kan skada ventilen eller rörledningen, medan under - åtdragning kan leda till läckor. Se ventilens installationshandbok för rätt vridmomentvärden.
Testa justeringen
När ventilen har installerats och bultarna är åtdragna är det viktigt att testa inriktningen. Du kan göra en visuell inspektion för att se till att ventilen ser korrekt inriktad ut. Kontrollera om tecken på felinställning, till exempel luckor mellan flänsarna eller en ventil som verkar vara lutad.
Du kan också utföra ett trycktest. Tillämpa tryck på systemet och kontrollera om läckor. Om det finns läckor kan det vara ett tecken på felinställning. I det här fallet kan du behöva lossa bultarna, justera ventilen och sedan rensa bultarna.
Vanliga anpassningar och lösningar
Ibland kan du stöta på några vanliga justeringsproblem under installationen. En vanlig fråga är flänsens felinställning. Detta kan hända om flänsarna inte är korrekt bearbetade eller om rörledningen inte är rak. För att lösa detta problem kan du använda SHIMS för att justera justeringen. Marker är tunna materialstycken som kan placeras mellan flänsarna för att korrigera inriktningen.
En annan fråga är ventilstam felanpassning. Detta kan orsaka problem med driften av ventilen. Om du märker att ventilstammen inte rör sig smidigt eller att ventilen är svår att öppna och stänga, kan det bero på felanpassning av stam. I det här fallet kan du behöva demontera ventilen och justera stammen.
Betydelsen av korrekt inriktning för olika typer av tunna kulventiler

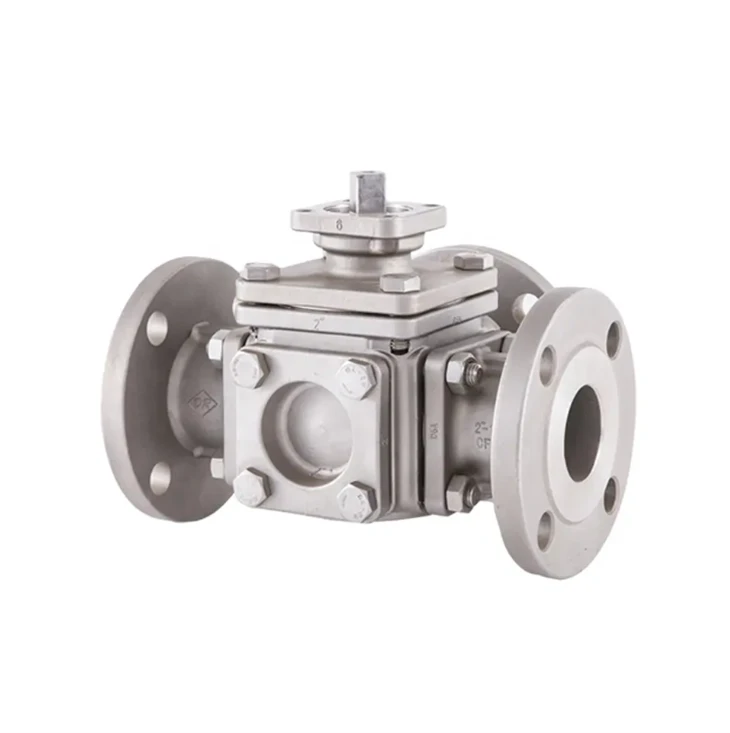

Olika typer av tunna kulventiler har olika justeringskrav. Till exempel180 graders pneumatisk ställdon 3 vägs kulventilmåste anpassas exakt för att säkerställa korrekt drift av ställdonet. En felanpassad ventil kan få ställdonet att fungera, vilket kan leda till problem med flödeskontroll.
DeDubbel Union L - formad tre vägkulventilkräver också noggrann justering. Den l -formade designen innebär att ventilen måste placeras korrekt för att rikta flödet som avsett. Eventuell felanpassning kan störa flödesmönstret och minska systemets effektivitet.
Electric Ball Ventiles för hög prestanda för tillförlitlig driftär en annan typ som behöver korrekt justering. Dessa ventiler används ofta i kritiska tillämpningar där tillförlitlighet är nyckeln. En feljusterad elektrisk kulsventil kan leda till elektriska problem och påverka systemets totala prestanda.
Slutsats
Att säkerställa korrekt inriktning av en tunn kulsventil under installationen är avgörande för dess optimala prestanda och livslängd. Genom att följa stegen som jag har beskrivit i den här bloggen, från installationskontroller för att testa justeringen, kan du undvika många vanliga problem i samband med felinriktade ventiler.
Om du är på marknaden för tunna kulventiler av hög kvalitet är vi här för att hjälpa. Vi erbjuder ett brett utbud av tunna kulventiler som är utformade för att tillgodose dina specifika behov. Oavsett om du behöver en enkel tvåvägsventil eller en mer komplex tre -vägsventil, har vi dig täckt. Om du har några frågor eller vill diskutera dina krav kan du gärna nå ut till oss. Vi är alltid glada att hjälpa dig att hitta rätt ventil och säkerställa en smidig installationsprocess.
Referenser
- Ventilinstallationshandböcker
- Branschstandarder för ventilinstallation
- Tekniska guider på rörmontering och ventilinriktning
