Att installera en WCB-spjällventil i en pipeline med höghastighetsflöde kräver noggrann planering och exakt utförande. Som leverantör av WCB fjärilsventiler har jag bevittnat vikten av korrekt installation för att säkerställa ventilens långsiktiga prestanda och den övergripande säkerheten för rörledningssystemet. I den här bloggen kommer jag att dela detaljerade steg och överväganden för den här installationsprocessen.
Förberedelse för installation
Innan installationen påbörjas är det viktigt att genomföra en omfattande inspektion av WCB-spjällventilen och rörledningen. Kontrollera först ventilen för synliga skador under transport, såsom repor, bucklor eller sprickor på ventilhuset, skivan eller spindeln. Se till att alla komponenter i ventilen, inklusive packningar, bultar och muttrar, är i gott skick.
Undersök sedan rörledningen. Mät den inre diametern på rörledningen för att bekräfta att den matchar storleken på ventilen. Rörledningen ska vara ren och fri från skräp, rost eller andra föroreningar som kan påverka ventilens tätningsprestanda. Använd lämpliga rengöringsverktyg, såsom borstar och tryckluft, för att rengöra rörledningen noggrant.
Att välja rätt plats
Det är viktigt att välja rätt plats för WCB-spjällventilen i höghastighetsflödesledningen. Ventilen bör installeras i en rak sektion av rörledningen, borta från krökar, T-stycken eller andra flödesstörande element. En rak sektion på minst 5 - 10 gånger rördiametern uppströms och 2 - 3 gånger rördiametern nedströms ventilen rekommenderas. Detta gör att flödet är stabilt före och efter att det passerat genom ventilen, vilket minskar risken för kavitation och överdrivet slitage.
Tänk också på ventilens tillgänglighet för underhåll och drift. Ventilen bör installeras på en plats där den lätt kan nås för inspektion, reparation och utbyte. Undvik att installera ventilen i områden med begränsat utrymme eller där den kan blockeras av annan utrustning.
Montering av ventilen
När platsen är bestämd är det dags att montera WCB-spjällventilen. Placera först packningarna på båda sidor av ventilen. Se till att packningarna är centrerade och i linje med ventilen och rörledningsflänsarna. Packningarna bör vara gjorda av ett material som är kompatibelt med vätskan i rörledningen och driftsförhållandena.
Rikta sedan in ventilen med rörledningsflänsarna. Använd ett flänsinriktningsverktyg för att säkerställa att bulthålen i ventilen och rörledningsflänsarna är perfekt inriktade. Sätt in bultarna genom hålen och för hand - dra åt muttrarna jämnt. Dra inte åt muttrarna helt i detta skede, eftersom det kan orsaka felinriktning.
Dra åt bultarna
Korrekt skruvdragning är avgörande för en läckagefri installation. Använd en momentnyckel för att dra åt bultarna till det rekommenderade vridmomentvärdet som anges av ventiltillverkaren. Dra åt bultarna i kors och tvärs för att säkerställa en jämn fördelning av klämkraften. Överdragning av bultarna kan skada packningarna och ventilflänsarna, medan underåtdragning kan leda till läckage.
Efter att ha dragit åt bultarna till det ursprungliga vridmomentvärdet, kontrollera på nytt ventilens och rörledningens inriktning. Vid behov, gör mindre justeringar och dra sedan åt bultarna till det slutliga vridmomentet. Denna process hjälper till att säkerställa en ordentlig tätning och förhindrar eventuella läckor.
Testa ventilen
När installationen är klar är det nödvändigt att testa WCB-spjällventilen. Gör först en visuell inspektion för att kontrollera om det finns några uppenbara tecken på felinriktning eller skada. Utför sedan ett trycktest för att verifiera installationens integritet.
Stäng ventilen och öka gradvis trycket i rörledningen till driftstrycket. Kontrollera om det finns läckor runt ventilflänsarna, packningarna eller ventilhuset. Om några läckor upptäcks, stäng omedelbart av systemet, släpp trycket och kontrollera installationen igen. Gör nödvändiga justeringar, såsom att dra åt bultarna eller byta ut packningarna, och upprepa sedan trycktestet.
Särskilda hänsyn för höghastighetsflöde
I en höghastighetsflödesrörledning måste ytterligare hänsyn tas. Höghastighetsflöde kan orsaka kavitation, vilket är bildandet och kollapsen av ångbubblor i vätskan. Kavitation kan skada ventilskivan, sätet och andra komponenter, vilket leder till minskad ventilprestanda och kortare livslängd.
För att förhindra kavitation, överväg att använda en ventil med en korrekt design, till exempel en högpresterande fjärilsventil. Dessa ventiler är designade för att hantera höghastighetsflöde och minska risken för kavitation. Dessutom kan du installera flödeskontrollanordningar uppströms om ventilen för att minska flödeshastigheten och stabilisera flödet.
Underhåll och övervakning
Regelbundet underhåll och övervakning är avgörande för den långsiktiga prestandan för WCB-spjällventilen i en höghastighetsflödesrörledning. Upprätta ett underhållsschema för att inspektera ventilen regelbundet. Kontrollera skicket på packningarna, bultarna och ventilskivan och sätet för slitage eller skador. Byt ut slitna komponenter i tid.
Övervaka ventilens driftsparametrar, såsom tryck, temperatur och flödeshastighet. Alla betydande förändringar i dessa parametrar kan indikera ett problem med ventilen eller rörledningssystemet. Använd ett övervakningssystem för att samla in och analysera data och vidta lämpliga åtgärder baserat på resultaten.
Relaterade produkter

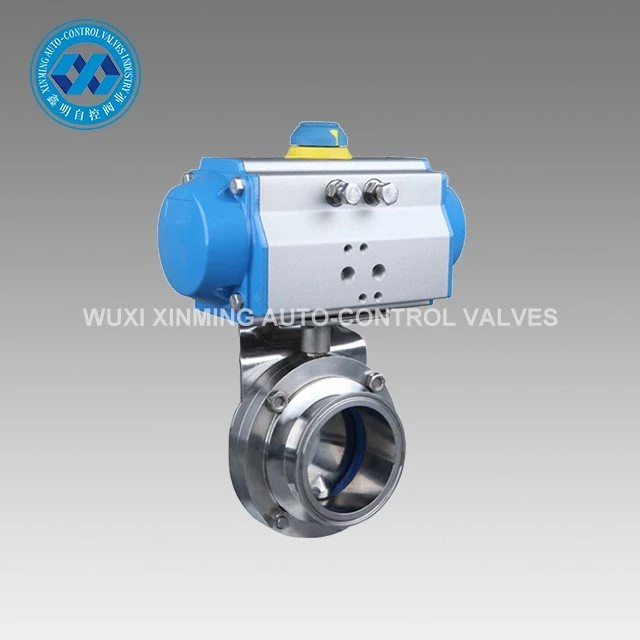

Som leverantör av WCB fjärilsventiler erbjuder vi även ett brett utbud av andra högkvalitativa fjärilsventiler. Till exempel vårNew Arrival pneumatisk rostfritt stål Wafer fjärilsventilär designad för olika industriella tillämpningar, ger pålitlig prestanda och enkel användning. VårSanitär fjärilsventilär lämplig för livsmedels-, dryckes- och läkemedelsindustrin och uppfyller strikta hygienkrav. Och vårPneumatisk ställdon Tri - excentrisk vridspjällsventilär idealisk för högtrycks- och högtemperaturapplikationer.
