Hej där! Som leverantör av sanitetsbollventiler har jag massor av erfarenhet när det gäller att se till att dessa ventiler utför topp - hack. I den här bloggen kommer jag att gå igenom hur man testar prestandan för en sanitetsbollventil.
1. Visuell inspektion
Innan vi ens startar den faktiska prestandatestningen är en god gammaldags visuell inspektion avgörande. Titta noga på ventilen. Kontrollera om de är uppenbara tecken på skador som sprickor, bucklor eller repor på kroppen, bollen och stammen på ventilen. En skadad ventil kan kompromissa med sin prestanda strax utanför fladdermattan. Undersök också tätningar och packningar. De bör vara i gott skick, utan några tecken på slitage, åldrande eller deformation. Om du ser några problem under denna visuella kontroll är det en röd flagga, och du kanske vill överväga att byta ut ventilen eller de felaktiga delarna.
2. Trycktestning
En av de viktigaste aspekterna av att testa en sanitetsbollventil är trycktestning. Detta hjälper oss att avgöra hur väl ventilen kan hantera olika trycknivåer utan att läcka.
Hydrostatisk trycktestning
För hydrostatisk trycktestning använder vi vatten som testmedium. Stäng först ventilen och anslut den till en tryck - testrigg. Fyll ventilen och de anslutna rören med vatten och se till att blöda ut luften. Öka sedan gradvis trycket till testtrycket. Detta testtryck bestäms vanligtvis av industristandarder eller ventilens specifikationer.
För de flesta sanitära kulventiler är testtrycket cirka 1,5 gånger det maximala arbetstrycket. Håll trycket stabilt under en viss period, vanligtvis 5 - 10 minuter. Under denna tid, inspektera försiktigt ventilen för alla tecken på läckage. Kontrollera alla leder, tätningar och själva ventilkroppen. Om du ser något vatten droppa eller sippa, betyder det att det finns ett problem med ventilens tätningsprestanda.
Pneumatisk trycktestning
Pneumatisk trycktestning använder luft eller en inert gas som kväve. Processen liknar hydrostatisk testning, men det finns några skillnader. Eftersom gaser är mer komprimerbara än vätskor, måste tryckuppbyggnaden och frisättningen göras mer noggrant. Eftersom gasläckor kan vara svårare att upptäcka visuellt använder vi ofta en tvålvattenlösning för att kontrollera om läckor.
Applicera tvålvattnet på alla potentiella läckpunkter på ventilen. Om det finns en läcka kommer den flyktande gasen att bilda bubblor i tvålvattnet. Precis som vid hydrostatisk testning, håll testtrycket för en inställd tid och övervaka ventilen noggrant.
3. Flödestestning
Flödestestning är en annan avgörande del av utvärderingen av en sanitetsbollventils prestanda. Det hjälper oss att förstå hur väl ventilen kan styra flödet av vätska genom den.
Öppen - flödestestning
I öppet flödestest, öppna helt ventilen och låt vätskan (antingen vatten eller en representativ processvätska) flyta genom den med en känd flödeshastighet. Mät tryckfallet över ventilen med tryckmätare installerade uppströms och nedströms om ventilen. Tryckfallet indikerar motståndet som ventilen ger flödet.
Ett lågt tryckfall innebär att ventilen har goda flödesegenskaper, vilket gör att vätskan lätt kan passera igenom. Högtrycksfall kan leda till ökad energiförbrukning och minskad systemeffektivitet. Jämför det uppmätta tryckfallet med ventilens specificerade tryckkurva. Om det uppmätta värdet är betydligt högre än det angivna värdet, kan det innebära att det finns ett problem med ventilens inre konstruktion eller blockeringar inuti ventilen.
Flödesstestning
Flöde - Kontrolltest används för att kontrollera hur väl ventilen kan reglera flödeshastigheten. Justera gradvis ventilen från helt öppen till helt stängd och mäta motsvarande flödeshastigheter vid olika ventilpositioner. Detta hjälper oss att skapa en flödeskurva för ventilen.
En brunn som utför sanitetsbollventil bör kunna ge smidig och exakt flödeskontroll. Om flödeshastigheten ändras felaktigt eller om ventilen inte stänger flödet helt när det är helt stängt, finns det ett problem med dess flödesprestanda.
4. Testning av vridmoment
Vridmomenttestning handlar om hur mycket kraft som krävs för att öppna och stänga ventilen. Detta är viktigt eftersom det påverkar den enkla driften och ventilens långsiktiga hållbarhet.
Använd en momentnyckel för att mäta det vridmoment som krävs för att öppna och stänga ventilen. Vridmomentvärdena bör ligga inom det intervall som anges av ventiltillverkaren. Om vridmomentet är för högt kan det betyda att det finns friktion i ventilen, kanske på grund av felinställning, skadade delar eller felaktig smörjning. Å andra sidan, om vridmomentet är för lågt, kan det indikera en lös eller sliten inre mekanism.
5. Testning av sätesläckage
Seatläckningstest är inriktad på ventilens förmåga att försegla när den är stängd. Det finns olika metoder för att testa sätesläckage, men ett vanligt sätt är att använda en spårgas, till exempel helium.
Stäng först ventilen och skapa en förseglad kammare runt ventilsätet. Introducera spårgasen på ena sidan av ventilen. Använd sedan en gasdetekteringsanordning för att mäta mängden gas som läcker genom sätet till andra sidan.
Den tillåtna sätesläckageshastigheten specificeras vanligtvis enligt industristandarder. Om den uppmätta läckageshastigheten överskrider denna gräns är ventilens sätesförseglingsprestanda inte upp till par.
6. Cykeltestning
Cykeltestning innebär att man öppnar och stänger ventilen flera gånger för att simulera verklig världsanvändning. Detta hjälper oss att kontrollera ventilens hållbarhet och tillförlitlighet över tid.
Ställ in en automatiserad testrigg för att öppna och stänga ventilen vid en specifik frekvens. Antalet cykler kan variera beroende på ventilens avsedda applicering, men det är vanligtvis i tusentals. Under cykeltestning övervakar ventilens prestanda, inklusive vridmomentkrav, flödesegenskaper och sätesläckage.
Om ventilen börjar visa tecken på slitage, såsom ökat vridmoment, minskat flöde eller ökat sittläckage när antalet cykler ökar, kanske det inte är lämpligt för långvarig användning.
Vårt produktsortiment

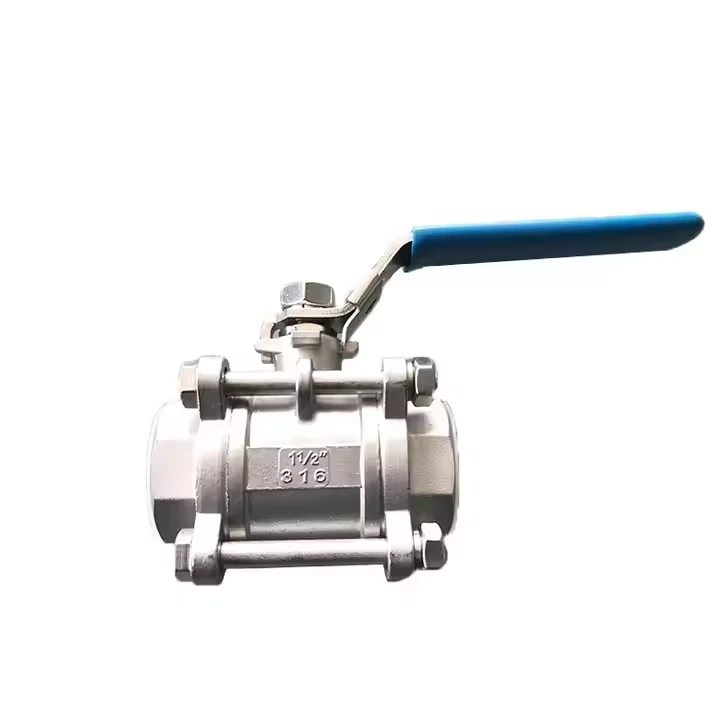

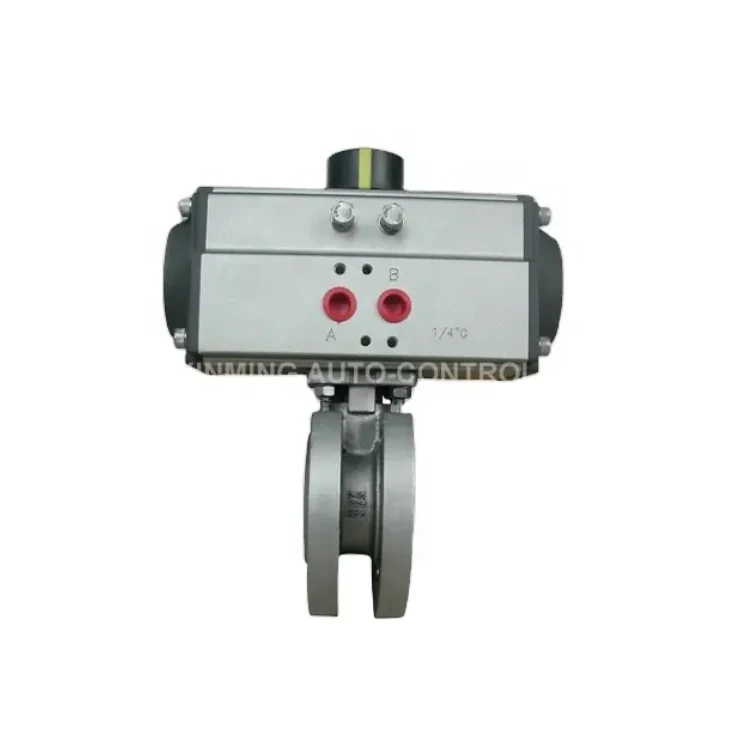

Vi erbjuder ett brett utbud av sanitära kulventiler för att tillgodose olika kundbehov. Till exempel har viPneumatisk ställdon skiva tunn kulsventil, som är känd för sin kompakta design och utmärkta prestanda. VårPneumatisk kulventil mässingskulventil högkvalitativ kulventilär gjord av mässing av hög kvalitet, vilket ger god korrosionsmotstånd. Och om du behöver en ventil med en 180 -graders rotation, vår180 graders pneumatisk ställdon 3 vägs kulventilär ett bra val.
Om du är på marknaden för sanitetsbollventiler och vill se till att du får en produkt med hög prestanda, tveka inte att nå ut. Vi kan tillhandahålla detaljerad produktinformation och hjälpa dig med testprocessen för att se till att ventilen uppfyller dina specifika krav. Kontakta oss för upphandling och låt oss starta en fantastisk affärsrelation!
Referenser
- ASME B16.34 - Ventiler - flänsade, gängade och svetsade ände
- API 598 - Ventilinspektion och testning
- ISO 5208 - Industriella ventiler - Trycktestning av ventiler
