Hej där! Som leverantör av WCB -fjärilsventiler blir jag ofta frågad om installationskraven för dessa ventiler i en pipeline. Så jag trodde att jag skulle dela lite insikter för att hjälpa dig.
Först och främst, låt oss prata om vad en WCB -fjärilsventil är. Det är en typ av kvartal - svängventil som använder en skiva för att styra flödet av vätska i en rörledning. WCB -delen hänvisar till materialets material, som är en typ av kolstål som är känd för sin styrka och hållbarhet.
Rörledningsförberedelse
Innan du installerar en WCB -fjärilsventil måste rörledningen vara ordentligt förberedd. Rörledningen ska vara ren och fri från alla skräp, rost eller smuts. Alla främmande partiklar i rörledningen kan skada ventilskivan eller tätningsytan, vilket leder till läckor eller felaktig drift. Du kan använda en rörrensare eller en högtrycksluftsprängning för att rengöra insidan av rörledningen.
Rörledningen måste också skäras till rätt längd. Se till att ändarna på rörledningen är fyrkantiga och släta. Om ändarna inte är fyrkantiga kan det orsaka felinställning under ventilinstallationen, vilket kommer att påverka ventilens prestanda. Du kan använda en rörskärare eller en såg för att klippa rörledningen och sedan använda en fil för att jämna ut kanterna.
Ventilinspektion
När rörledningen är klar är det dags att inspektera WCB -fjärilsventilen. Kontrollera ventilen för synlig skada, såsom sprickor, bucklor eller repor på ventilkroppen eller skivan. Se också till att ventilstammen roterar smidigt utan bindning. Om du märker några problem, kontakta tillverkaren eller leverantören direkt.
Du bör också kontrollera ventilens tätningsytor. Sälarna är avgörande för att förhindra läckor. Leta efter alla tecken på slitage eller skador på tätningarna. Om tätningarna är skadade måste de bytas ut före installationen.
Installationsplats
Att välja rätt installationsplats är viktigt. Ventilen ska installeras på en plats där det är enkelt att komma åt för underhåll och drift. Undvik att installera ventilen i områden som är benägna att översvämma eller där den utsätts för extrema temperaturer eller frätande ämnen.
Ventilen ska också installeras i en rak del av rörledningen. Detta säkerställer korrekt flödesfördelning och minskar risken för turbulens, vilket kan påverka ventilens prestanda. En bra tumregel är att ha minst 5 - 10 rördiametrar av rakt rör uppströms och 2 - 3 rördiametrar nedströms om ventilen.
Montering av ventilen
När du monterar WCB -fjärilsventilen, se till att den är korrekt anpassad till rörledningen. Använd justeringsverktyg vid behov för att säkerställa att ventilen är centrerad och rak. Du kan använda bultar och packningar för att ansluta ventilen till rörledningen. Bultarna bör dras jämnt för att undvika ojämn spänning på ventilkroppen, vilket kan orsaka läckor.
Det är viktigt att använda rätt vridmoment vid åtdragning av bultarna. Över - åtdragning av bultarna kan skada ventilen eller packningarna, medan under - åtdragning kan leda till läckor. Se tillverkarens instruktioner för de rekommenderade vridmomentvärdena.
Ställdoninstallation (om tillämpligt)

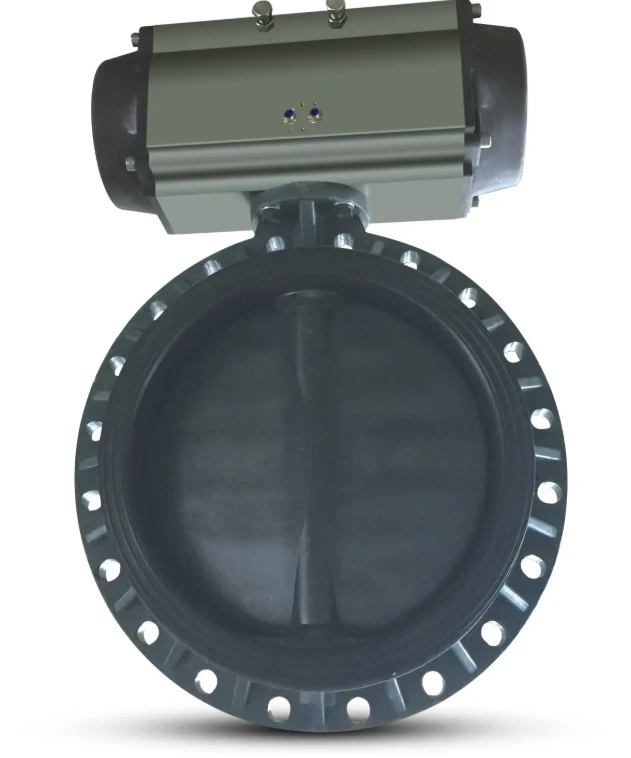

Om din WCB -fjärilsventil kommer med ett ställdon, till exempelStälldonskontroll pneumatisk PVC -fjärilsventil, korrekt installation av ställdonet är avgörande. Ställdonet bör vara ordentligt monterat på ventilstammen. Se till att ställdonet är ordentligt kopplade eller rörda (beroende på om det är en elektrisk eller pneumatisk ställdon) och att alla anslutningar är täta.
Testa ställdonet för att säkerställa att den fungerar smidigt och att den helt kan öppna och stänga ventilen. Justera ställdoninställningarna vid behov för att uppnå önskad ventiloperation.
Trycktestning
När ventilen har installerats är det viktigt att genomföra ett trycktest. Detta hjälper till att kontrollera efter läckor och se till att ventilen fungerar korrekt. Du kan använda en tryckmätare för att övervaka trycket i rörledningen.
Börja med att långsamt öka trycket i rörledningen. Håll ett öga på ventilen och anslutningarna för alla tecken på läckor. Om du märker några läckor, stäng av trycket omedelbart och dra åt bultarna eller byt ut packningarna vid behov.
Kompatibilitet med andra komponenter
WCB -fjärilsventilen ska vara kompatibel med andra komponenter i rörledningssystemet. Om du till exempel använder enRelief Actuator Ball -knapp Pneumatisk fjärilsventil med foder PTFE -tätning, se till att det är kompatibelt med typen av vätska, tryck och temperatur i rörledningen.
Tänk också på ventilens flödesegenskaper. Ventilen ska kunna hantera flödeshastigheten och trycket på vätskan i rörledningen utan att orsaka överdrivna tryckfall eller flödesbegränsningar.
Mjuka - tätningsöverväganden

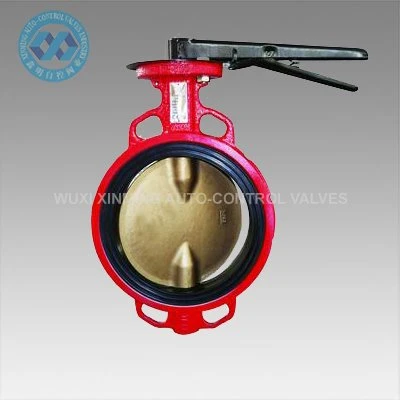

Om du använder enMjuk - tätning fjärilsventil, det finns några ytterligare överväganden. Mjuka - tätningsventiler är mer känsliga för temperatur och kemisk exponering. Se till att det mjuka tätningsmaterialet är kompatibelt med vätskan i rörledningen.
Var också försiktig när du installerar mjuka tätningsventiler. Undvik över - dra åt bultarna, eftersom det kan skada den mjuka - tätningen och orsaka läckor.
Underhållsåtkomst
Slutligen, se till att det finns tillräckligt med utrymme runt ventilen för underhåll. Du måste kunna komma åt ventilen för rutinmässiga inspektioner, rengöring och utbyte av delar. Planera framåt och se till att det inte finns några hinder som förhindrar enkel åtkomst till ventilen.
Sammanfattningsvis kräver installation av en WCB -fjärilsventil i en rörledning noggrann förberedelse, korrekt installationsteknik och grundlig testning. Genom att följa dessa installationskrav kan du se till att din ventil fungerar smidigt och effektivt under lång tid.
Om du är ute efter WCB -fjärilsventiler eller har några frågor om deras installation, tveka inte att nå ut. Vi är här för att hjälpa dig med alla dina ventilbehov och kan hjälpa dig att välja rätt ventil för din specifika applikation. Oavsett om du behöver en enkel ventil för ett litet projekt eller ett komplext ventilsystem för en industriell applikation, har vi dig täckt. Låt oss prata och diskutera hur vi kan uppfylla dina krav!
