Som en erfaren leverantör av fjärilsventiler har jag bevittnat första hand den kritiska roll som dessa ventiler spelar i olika industriella tillämpningar. En av de mest avgörande aspekterna av en fjärilsventil är dess tätningsmetod, som direkt påverkar dess prestanda, tillförlitlighet och livslängd. I det här blogginlägget kommer jag att fördjupa de olika tätningsmetoderna för fjärilsventiler, deras fördelar och applikationer för att hjälpa dig att fatta ett informerat beslut när du väljer rätt ventil för dina behov.
Fjädrande sittplats
Älskande sittplatser är en av de vanligaste tätningsmetoderna som används i fjärilsventiler. Det involverar användning av ett elastomeriskt material, såsom gummi eller EPDM, för att skapa en tät tätning mellan ventilskivan och ventilkroppen. Den fjädrande sätet formas vanligtvis på ventilkroppen eller skivan, vilket ger en flexibel och hållbar tätningsyta.
En av de främsta fördelarna med fjädrande sittplatser är dess utmärkta tätningsprestanda. Det elastomera materialet kan överensstämma med ventilskivan och kroppens ytor och säkerställa en tät tätning även under lågtrycksförhållanden. Detta gör fjädrande sittande fjärilsventiler idealiska för applikationer där en bubbel-tätt avstängning krävs, till exempel i vattenbehandlingsanläggningar, VVS-system och mat- och dryckesbehandling.
En annan fördel med elastiska sittplatser är dess motstånd mot korrosion och nötning. Det elastomera materialet kan skydda ventilkroppen och skivan från effekterna av hårda kemikalier, syror och andra frätande ämnen och förlänga ventilens livslängd. Dessutom kan det fjädrande sätet absorbera påverkan av partiklar och skräp i vätskan, vilket minskar risken för skador på ventilkomponenterna.
Men fjädrande sittande fjärilsventiler har också vissa begränsningar. Det elastomera materialet kanske inte är lämpligt för högtemperatur eller högtryckstillämpningar, eftersom det kan försämra eller förlora sin elasticitet under extrema förhållanden. Dessutom kan den fjädrande sätet vara benägna att bära och riva över tid, särskilt i applikationer där ventilen ofta öppnas och stängs.
Sittplats
Metall sittplatser är en annan populär tätningsmetod som används i fjärilsventiler. Det innebär användning av en metall-till-metallkontakt mellan ventilskivan och ventilkroppen för att skapa en tätning. Metallsätet är vanligtvis bearbetad eller svetsad på ventilkroppen eller skivan, vilket ger en hård och hållbar tätningsyta.
En av de främsta fördelarna med metallsäten är dess förmåga att motstå höga temperaturer och tryck. Metallmaterialet kan bibehålla sin integritet och tätningsprestanda även under extrema förhållanden, vilket gör metall-sittande fjärilsventiler idealiska för applikationer inom olje- och gas-, kraftproduktion och kemisk bearbetningsindustri.
En annan fördel med metall sittplatser är dess motstånd mot slitage. Metallsätet tål effekterna av partiklar och skräp i vätskan, vilket minskar risken för skador på ventilkomponenterna. Dessutom kan metallsätet enkelt repareras eller bytas ut om den skadas och förlänger ventilens livslängd.
Men metall-sittande fjärilsventiler har också vissa begränsningar. Metall-till-metallkontakten kanske inte ger en bubbel-tätt avstängning, särskilt i applikationer där en hög tätningsprestanda krävs. Dessutom kan metallsätet vara benägna att korrosion och oxidation, särskilt i applikationer där ventilen utsätts för hårda kemikalier eller frätande ämnen.
Dubbelsittning
Dubbel excentriska sittplatser är en variation av metall sittplatsmetoden som erbjuder förbättrad tätningsprestanda och minskat slitage. Det involverar användning av två excentriciteter i ventilkonstruktionen: en i axeln och en på skivan. Excentriciteterna får ventilskivan att rotera utanför centrum när den öppnas och stängs, vilket minskar friktionen mellan skivan och sätet och minimerar slitaget på tätningsytorna.
En av de främsta fördelarna med dubbla excentriska sittplatser är dess förmåga att ge en tät tätning med minimalt vridmoment. Den excentriska konstruktionen gör att ventilskivan kan kopplas ur sätet snabbt när den öppnas, vilket minskar friktionen och slitage på tätningsytorna. Detta gör att dubbla excentriska fjärilsventiler är idealiska för applikationer där ett lågt driftmoment krävs, till exempel i rörledningar med stor diameter och högtryckssystem.
En annan fördel med dubbla excentriska sittplatser är dess motstånd mot slitage. Den excentriska designen minskar kontakten mellan skivan och sätet, vilket minimerar slitaget på tätningsytorna och förlänger ventilens livslängd. Dessutom kan den dubbla excentriska designen kompensera för eventuell felinställning mellan ventilskivan och sätet, vilket säkerställer en konsekvent och pålitlig tätning.
Men dubbla excentriska fjärilsventiler har också vissa begränsningar. Den excentriska designen kanske inte är lämplig för applikationer där en bubbel-tätt avstängning krävs, eftersom metall-till-metallkontakten kanske inte ger en perfekt tätning. Dessutom kan den dubbla excentriska designen vara mer komplex och dyr än andra tätningsmetoder, vilket kräver specialiserade tillverknings- och installationstekniker.
Trippel excentrisk sittplats
Trippel excentriska sittplatser är den mest avancerade tätningsmetoden som används i fjärilsventiler. Det involverar användning av tre excentriciteter i ventilkonstruktionen: en i axeln, en i skivan och en i sätet. Excentriciteterna får ventilskivan att rotera utanför centrum när den öppnas och stängs, vilket skapar en kamliknande verkan som säkerställer en tät tätning med minimal friktion och slitage.
En av de främsta fördelarna med trippel excentriska sittplatser är dess förmåga att ge en bubbel-tätt avstängning med minimalt vridmoment. Ventilskivans kamliknande verkan gör att den snabbt kopplas ur sätet när den öppnas, vilket minskar friktionen och slitage på tätningsytorna. Detta gör trippel excentriska fjärilsventiler idealiska för applikationer där en hög tätningsprestanda krävs, till exempel inom olje- och gas-, kraftproduktion och kemisk bearbetningsindustri.
En annan fördel med trippel excentriska sittplatser är dess motstånd mot slitage. Den kammliknande verkan på ventilskivan minskar kontakten mellan skivan och sätet, vilket minimerar slitaget på tätningsytorna och förlänger ventilens livslängd. Dessutom kan den trippel excentriska designen kompensera för eventuell felinställning mellan ventilskivan och sätet, vilket säkerställer en konsekvent och tillförlitlig tätning.
Trippel excentriska fjärilsventiler har emellertid också vissa begränsningar. Den trippel excentriska designen kan vara mer komplex och dyr än andra tätningsmetoder, vilket kräver specialiserade tillverknings- och installationstekniker. Dessutom kanske den trippel excentriska designen inte är lämplig för applikationer där en lågkostnadsventil krävs, eftersom ventilen kan vara dyrare än andra typer av fjärilsventiler.
Slutsats
Sammanfattningsvis är tätningsmetoden för en fjärilsventil en kritisk faktor som kan påverka dess prestanda, tillförlitlighet och livslängd. Resilient sittplatser är idealiska för applikationer där en bubbel-tätt avstängning krävs vid låga temperaturer och tryck, medan metallsäten är lämpliga för applikationer där höga temperaturer och tryck är involverade. Dubbel excentriska sittplatser och trippel excentriska sittplatser erbjuder förbättrad tätningsprestanda och minskat slitage, vilket gör dem idealiska för applikationer där en hög tätningsprestanda krävs.

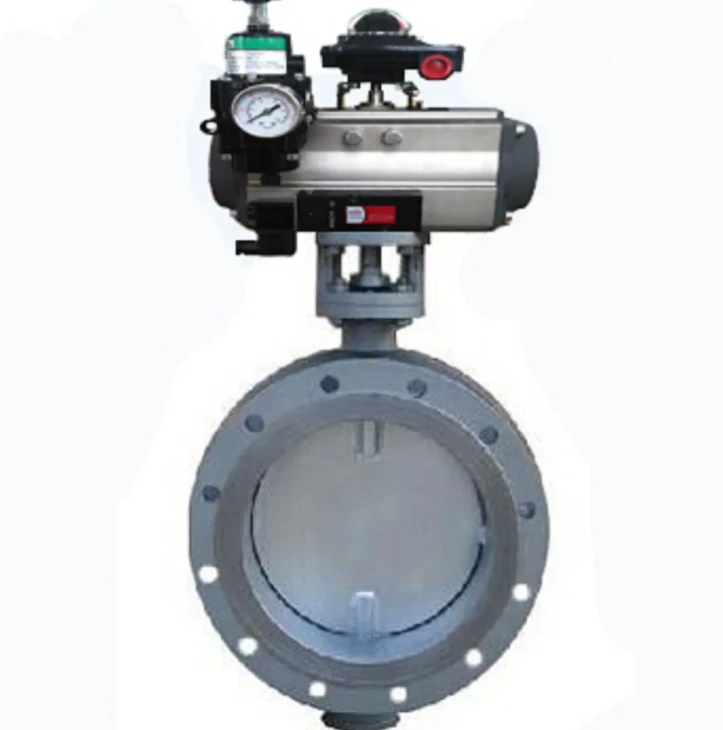

Som en fjärilsventilleverantör erbjuder vi ett brett utbud av fjärilsventiler med olika tätningsmetoder för att tillgodose våra kunders olika behov. VårTrippel excentrisk fjärilsventilär utformad för att tillhandahålla en bubbel-tätt avstängning med minimalt vridmoment, vilket gör den idealisk för högtrycks- och högtemperaturapplikationer. VårNy ankomst pneumatisk rostfritt stål skivfjärilsventilHar en fjädrande säte för utmärkt tätningsprestanda och korrosionsmotstånd, vilket gör det lämpligt för en mängd olika applikationer. Och vårDen nya metallknappen Ne Way Kontrollera membranet Pneumatic Ball Valveerbjuder en pålitlig och kostnadseffektiv lösning för vätskekontroll i olika branscher.
Om du letar efter en högkvalitativ fjärilsventil för din applikation, tveka inte att kontakta oss. Vårt team av experter hjälper dig gärna med att välja rätt ventil för dina behov och ge dig en konkurrenskraftig offert. Vi ser fram emot att arbeta med dig!
Referenser
- "Fjärilsventiler: urval, installation och underhåll," Valve Magazine
- "Tätningsteknologi för fjärilsventiler," ventilvärld
- "Fördelar och nackdelar med olika tätningsmetoder i fjärilsventiler", ventiltillverkarens förening
