När det gäller industriella vätskekontrollsystem spelar pneumatiska kulventiler en avgörande roll för att reglera flödet av olika medier. Som en pålitlig leverantör av pneumatiska kulventiler förstår vi vikten av att ge våra kunder djup kunskap om olika typer av pneumatiska kulventiler. I den här bloggen kommer vi att utforska skillnaderna mellan direktverkande och pilotstyrda pneumatiska kulventiler.
1. Grundläggande arbetsprinciper
Direktverkande pneumatisk kulventil
En direktverkande pneumatisk kulventil arbetar baserat på en relativt okomplicerad princip. Ventilen aktiveras direkt av lufttrycket som appliceras på ställdonet. När lufttrycket införs i manöverorganet utövar det kraft på kolven eller membranet i manöverorganet. Denna kraft får sedan kulan inuti ventilen att rotera, antingen öppnar eller stänger ventilen.
Den enkla manövreringen gör den lämplig för applikationer där snabb och direkt kontroll krävs. Till exempel, i småskaliga industriella processer eller laboratorieuppställningar, kan direktverkande pneumatiska kulventiler användas för att styra flödet av vätskor eller gaser med en enkel on-off operation.
Pilot - manövrerad pneumatisk kulventil
En pilotstyrd pneumatisk kulventil använder å andra sidan en pilotventil för att styra huvudventilen. Pilotventilen är en mindre ventil som reglerar lufttrycket som appliceras på huvudkulventilens manöverdon. När pilotventilen är aktiverad tillåter den luft att strömma in i eller ut ur huvudventilens manöverdon, vilket får kulan att rotera.
Denna typ av ventil används ofta i applikationer där en stor mängd kraft krävs för att manövrera ventilen. Pilotventilen kan ge ett mer exakt och effektivt sätt att styra huvudventilen, speciellt i högtrycks- eller stordiameterapplikationer.
2. Strukturella skillnader
Direktverkande pneumatisk kulventil
Strukturen hos en direktverkande pneumatisk kulventil är relativt enkel. Den består vanligtvis av en kula, en spindel, ett manöverdon och en ventilkropp. Ställdonet är direkt anslutet till spindeln, som i sin tur är ansluten till kulan. När ställdonet tar emot en luftsignal roterar det kulan direkt för att öppna eller stänga ventilen.
Strukturens enkelhet gör också att den har färre komponenter, vilket kan leda till lägre underhållskrav och en mer kompakt design. Detta gör den till ett populärt val för applikationer där utrymmet är begränsat.
Pilot - manövrerad pneumatisk kulventil
En pilotmanövrerad pneumatisk kulventil har en mer komplex struktur. Förutom huvudventilkomponenterna (kula, spindel och ventilkropp) innehåller den även en pilotventil. Pilotventilen är vanligtvis en liten solenoidstyrd ventil som styr luftflödet till huvudventilens manöverdon.
Förekomsten av pilotventilen lägger till ett extra lager av kontroll, men det betyder också att det finns fler komponenter som potentiellt kan misslyckas. Men med korrekt underhåll kan tillförlitligheten hos en pilotmanövrerad pneumatisk kulventil vara mycket hög.
3. Prestandaegenskaper
Flödeskapacitet
Direktverkande pneumatiska kulventiler har generellt en lägre flödeskapacitet jämfört med pilotstyrda ventiler. Detta beror på att den direktverkande ventilen begränsas av ställdonets storlek och kraft. Däremot kan pilotstyrda ventiler utformas för att hantera större flödeshastigheter, eftersom pilotventilen kan styra huvudventilen mer effektivt, vilket möjliggör en större öppning av kulan.
Tryckbetyg
Pilotstyrda pneumatiska kulventiler är ofta bättre lämpade för högtryckstillämpningar. Pilotventilen kan ge den nödvändiga kraften för att driva huvudventilen mot höga tryck. Direktverkande ventiler, å andra sidan, kan ha svårt att fungera effektivt vid mycket höga tryck på grund av ställdonets begränsningar.
Svarstid
Direktverkande pneumatiska kulventiler har vanligtvis en snabbare svarstid. Eftersom det inte finns någon mellanliggande pilotventil kan ventilen öppna eller stänga så snart lufttrycket appliceras på ställdonet. Pilotmanövrerade ventiler kan ha en något långsammare svarstid på grund av den tid det tar för pilotventilen att öppna eller stänga och för lufttrycket att verka på huvudventilens manöverdon.
4. Applikationsscenarier
Direktverkande pneumatisk kulventil
Dessa ventiler används ofta i applikationer där snabb och enkel av- och på-kontroll krävs. Till exempel i småskaliga vattenreningsverk kan direktverkande pneumatiska kulventiler användas för att styra vattenflödet i olika stadier av reningsprocessen. De är också lämpliga för applikationer inom livsmedels- och dryckesindustrin, där ventilerna lätt behöver rengöras och underhållas.
Pilot - manövrerad pneumatisk kulventil
Pilotstyrda pneumatiska kulventiler är idealiska för storskaliga industriella tillämpningar, såsom kemiska bearbetningsanläggningar och oljeraffinaderier. I dessa applikationer krävs ofta styrning av högt tryck och stort flöde. Den pilotstyrda ventilen kan hantera dessa krävande förhållanden mer effektivt än en direktverkande ventil.
5. Kostnadsöverväganden
Direktverkande pneumatisk kulventil
Direktverkande pneumatiska kulventiler är i allmänhet billigare än pilotstyrda ventiler. Detta beror på deras enklare struktur och färre komponenter. De är en kostnadseffektiv lösning för applikationer där kraven inte är särskilt höga.
Pilot - manövrerad pneumatisk kulventil
Pilotstyrda pneumatiska kulventiler är dyrare på grund av deras mer komplexa design och extra komponenter. Men i applikationer där hög prestanda och hög - tillförlitlighet krävs, kan den högre kostnaden vara motiverad.
6. Våra produkterbjudanden

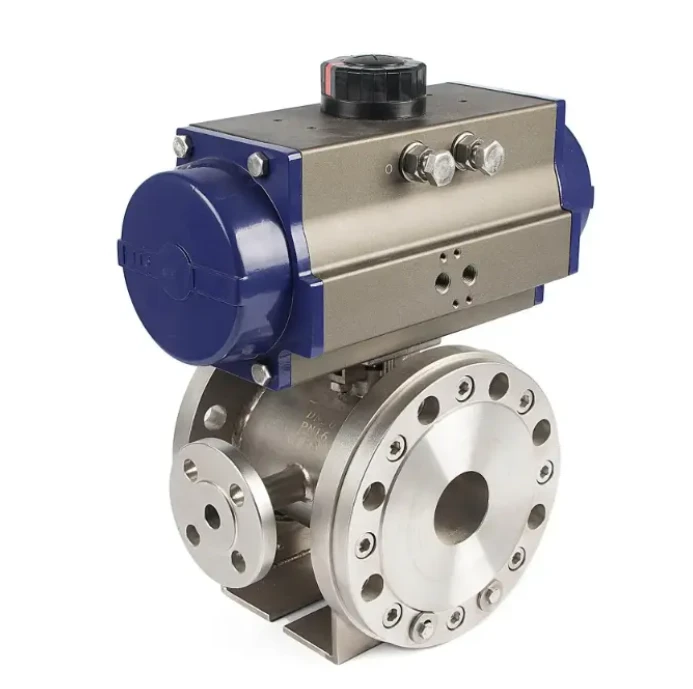

Som leverantör av pneumatiska kulventiler erbjuder vi ett brett utbud av både direktverkande och pilotstyrda pneumatiska kulventiler. VårPneumatisk kulventilprodukter är designade för att möta våra kunders olika behov. Vi tillhandahåller ocksåPVC kulventilalternativ för applikationer där korrosionsbeständighet är viktig. Dessutom vårRostfritt stål flänsad flytande mantlad kulventil för investeringsgjutningär lämplig för applikationer med hög temperatur och högt tryck.
7. Slutsats och uppmaning till handling
Sammanfattningsvis är det viktigt att förstå skillnaderna mellan direktverkande och pilotstyrda pneumatiska kulventiler för att välja rätt ventil för din specifika applikation. Oavsett om du behöver en enkel och kostnadseffektiv lösning eller en högpresterande ventil för krävande industriella applikationer, har vi expertis och produkter för att möta dina behov.
Om du är intresserad av att lära dig mer om våra pneumatiska kulventiler eller funderar på att göra ett köp, uppmuntrar vi dig att kontakta oss för en detaljerad diskussion. Vårt team av experter är redo att hjälpa dig att välja den mest lämpliga ventilen för ditt projekt.
