Hej där! Som leverantör av svetsade kulventiler blir jag ofta frågad om skillnaderna mellan flytande och trunnionmonterade svetsade kulventiler. Så jag trodde att jag skulle skriva den här bloggen för att bryta ner den åt dig på ett enkelt och lättförståeligt sätt.
Låt oss börja med grunderna. En kullventil är en typ av ventil som använder en sfärisk skiva för att styra flödesflödet genom ett rör. Bollen har ett hål i mitten, och när ventilen är öppen är hålet i linje med röret, vilket gör att vätskan kan rinna igenom. När ventilen är stängd roteras bollen 90 grader, vilket blockerar flödet av vätska.
Låt oss nu prata om de två huvudtyperna av svetsade kulventiler: flytande och trunnionmonterade.
Flytande svetsade kulventiler
En flytande svetsad kulventil är den vanligaste typen av kulventil. I denna design är bollen inte fixerad på plats men är fri att flyta mellan de två sätena. När ventilen är stängd skjuter vätsketrycket bollen mot nedströmsätet och skapar en tät tätning. Uppströmsätet ger endast stöd och bidrar inte väsentligt till tätningen.
En av de viktigaste fördelarna med en flytande svetsad kulventil är dess enkelhet. Den har färre delar jämfört med en trunnionsmonterad kulventil, vilket gör det enklare och billigare att tillverka. Den har också en relativt kompakt design, vilket gör den lämplig för applikationer där utrymmet är begränsat.
En annan fördel är dess utmärkta tätningsprestanda. Den flytande kulkonstruktionen gör att ventilen kan anpassa sig till förändringar i tryck och temperatur, vilket säkerställer en tät tätning även under olika förhållanden. Detta gör det idealiskt för applikationer där en hög grad av läckageförebyggande krävs, till exempel inom olje- och gasindustrin.
Flytande svetsade kulventiler har emellertid också vissa begränsningar. De är i allmänhet inte lämpliga för högtrycksapplikationer eftersom vätsketrycket kan få bollen att deformeras, vilket leder till en förlust av tätningsprestanda. De rekommenderas inte heller för ventiler med stor diameter eftersom bollens vikt kan få den att sjunka, återigen påverkar tätningen.
Om du är intresserad av våra flytande svetsade kulventiler eller andra typer av kulventiler som1 st trådkulventil, känn dig fri att nå ut till oss för mer information.
Trunnionmonterad svetsad kulventiler
En trunnionmonterad svetsad kulventil har å andra sidan en annan design. I denna typ av ventil stöds bollen av trunnioner, som är små axlar som ligger längst upp och botten av bollen. Trunnionerna tillåter bollen att rotera fritt medan den håller den på plats.
Den största fördelen med en trunnionsmonterad svetsad kulventil är dess förmåga att hantera högtrycks- och stor diameter applikationer. Trunnion -stödet minskar belastningen på sätena och förhindrar att bollen deformeras under högt tryck. Detta gör det lämpligt för applikationer inom olje- och gasindustrin, där högtrycksrörledningar är vanliga.
En annan fördel är dess förbättrade hållbarhet. Trunnion -stödet hjälper till att fördela lasten jämnt över bollen och sätena, vilket minskar slitage. Detta resulterar i en längre livslängd för ventilen, vilket kan spara pengar på lång sikt.
Trunnion-monterade svetsade kulventiler är emellertid mer komplexa och dyra att tillverka jämfört med flytande kulventiler. De har också ett större fotavtryck, som kanske inte är lämpligt för applikationer där utrymmet är begränsat.

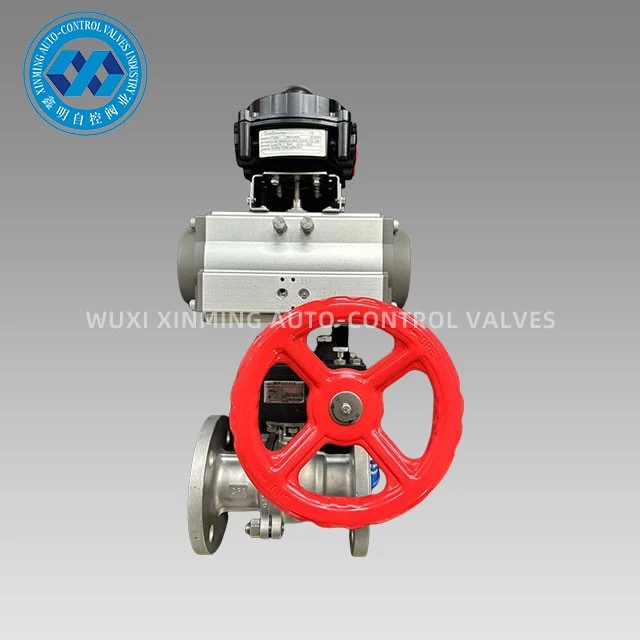

Om du behöver en trunnionmonterad svetsad kulventil för din högtrycksapplikation, eller så är du intresserad av vårExplosionssäker pneumatisk kulventilellerPneumatisk kulventil, Tveka inte att kontakta oss.
Viktiga skillnader
Nu när vi har diskuterat de grundläggande funktionerna i flytande och trunnionmonterade svetsade kulventiler, låt oss sammanfatta de viktigaste skillnaderna mellan de två:
- Design: Huvudskillnaden ligger i hur bollen stöds. En flytande kulsventil har en boll som är fri att flyta mellan sätena, medan en trunnionmonterad kulsventil har en boll som stöds av trunnioner.
- Tryckbetyg: Flytande kulventiler är i allmänhet lämpliga för låga till medelstora applikationer, medan trunnionmonterade kulventiler kan hantera högtrycksapplikationer.
- Storlek: Flytande kullventiler används oftare för små till medeldiameterventiler, medan trunnionsmonterade kulventiler föredras för stor diameter ventiler.
- Tätning: Båda ventiltyperna erbjuder god tätningsprestanda, men den flytande kulventilen förlitar sig mer på vätsketrycket för att skapa en tätning, medan den trunnionsmonterade kulventilen har en mer stabil tätningsmekanism.
- Kosta: Flytande kulventiler är i allmänhet billigare att tillverka och köpa jämfört med trunnionmonterade kulventiler.
Vilken ska du välja?
Valet mellan en flytande och en trunnionsmonterad svetsad kulventil beror på flera faktorer, inklusive tryck och temperatur på appliceringen, ventilens storlek och budgeten.
Om du arbetar med en låg till medium-tryckapplikation med en liten till medelhög diameter ventil och kostnad är ett stort problem, kan en flytande svetsad kulventil vara det bästa valet. Det erbjuder bra tätningsprestanda till en relativt låg kostnad.
Å andra sidan, om du har att göra med högtrycks- och stora diameter applikationer, är en trunnionmonterad svetsad kulventil väg att gå. Det kan hantera det höga trycket och ger en mer hållbar och pålitlig lösning.
Vi är här för att hjälpa dig att göra rätt val för din specifika applikation. Oavsett om du behöver en flytande eller trunnionmonterad svetsad kulventil eller någon annan typ av kulventil från vårt produktsortiment, kan vi ge dig de expertråd och högkvalitativa produkter du behöver. Nå bara ut till oss, så börjar vi upphandlingsdiskussionen.
Referenser
- Valve Handbook, 4: e upplagan, av JSTJST Smith
- Industrialventiler: Urval och storlek, av Jrajra Perry
