När det gäller vätskekontrollsystem är fjärilsventiler ett populärt val på grund av deras enkelhet, kostnad - effektivitet och effektiv drift. Två vanliga typer av fjärilsventiler är typen och skivtyp. Som en LUG -fjärilsventilleverantör har jag haft lång erfarenhet av båda typerna och förstår deras skillnader, fördelar och applikationer. I den här bloggen kommer jag att fördjupa de viktigaste skillnaderna mellan LUG -typ och skiva -typventiler för att hjälpa dig att fatta ett informerat beslut för dina specifika behov.
Strukturell design
Den mest uppenbara skillnaden mellan luggtyp och skiva av fjärilsventiler ligger i deras strukturella design. En skiva av fjärilsventilen är utformad för att installeras mellan två flänsar. Den har en relativt enkel struktur, med en tunn kropp som passar tätt mellan rörledningen. Ventilen hålls på plats av bultarna som passerar genom flänsarna på vardera sidan, som komprimerar ventilkroppen mellan dem. Denna design gör skivventiler kompakt och lätt, idealisk för applikationer där utrymmet är begränsat.
Å andra sidan har en fjärilsventil av lugningstyp gängade flikar runt dess omkrets. Dessa luggar har hål genom vilka bultar kan sättas in. Till skillnad från skivoventiler kan ventiler av lugningstyp installeras i en rörledning utan att de intilliggande flänsarna ska bultas ihop. Varje ände av ventilen kan vara oberoende bultad till en fläns, vilket möjliggör enkel isolering av delar av rörledningen. Detta är särskilt användbart i system där underhåll eller utbyte av komponenter krävs, eftersom ena sidan av rörledningen kan stängas av medan den andra förblir i drift.
Installation och underhåll
Installation av skivavventilens typ- och lugg -fjärilsventiler skiljer sig också avsevärt. Skivventiler kräver exakt inriktning av flänsarna på båda sidor av ventilen. Eftersom de förlitar sig på kompressionen mellan flänsarna för tätning kan eventuell felinställning leda till läckage. Installation innebär vanligtvis att sätta in ventilen mellan flänsarna och dra åt bultarna jämnt för att säkerställa en korrekt tätning. Denna process kan emellertid vara utmanande, särskilt i stora diameter -rörledningar där det är svårt att uppnå perfekt anpassning.
LUG -ventiler, däremot, erbjuder mer flexibilitet under installationen. De gängade flikarna möjliggör oberoende anslutning till varje fläns, vilket minskar behovet av exakt anpassning mellan de två flänsarna. Detta gör installationen snabbare och enklare, särskilt i eftermonteringsprojekt eller system där rörledningsflänsarna inte är i perfekt anpassning. Dessutom, när det gäller underhåll, luggar ventiler. Ventiler lyser. Om en sektion av rörledningen måste servas kan bultarna på ena sidan av ventilen tas bort, isolera det avsnittet utan att påverka resten av systemet. Detta är inte möjligt med skivventiler, som kräver att hela rörledningen stängs av för underhåll.
Tätning
Både luggtyp och skivfamiljeventiler är utformade för att ge effektiv tätning. Deras tätningsmekanismer och prestanda kan emellertid variera beroende på applikationen. Skivventiler förlitar sig på kompressionen mellan flänsarna för att skapa en tätning. Ventilens elastomera säte komprimeras mot skivan och förhindrar vätskeläckage. I applikationer med lågt till medium tryck och temperatur kan skivventiler ge tillförlitlig tätning. Men i högtryck eller hög temperaturmiljöer kan kompressionsförseglingen komprometteras, vilket leder till läckage.
LUG -ventiler har å andra sidan ofta en mer robust tätningsmekanism. Den oberoende anslutningen till varje fläns möjliggör bättre kontroll över komprimeringen av ventilsätet. Dessutom är många ventiler av luggtyp utformade med dubbla - offset eller trippel - offsetskivor, som ger en stramare tätning genom att minska friktionen mellan skivan och sätet under drift. Detta gör att ventiler av luggtyp är mer lämpliga för högtryck och höga temperaturapplikationer, såväl som applikationer där nollläckage krävs.
Ansökningar
Valet mellan en luggtyp och skiva av typstypventil beror ofta på den specifika applikationen. Skivventiler används ofta i applikationer där kostnad och utrymme är stora överväganden. De används allmänt i vattenreningsverk, VVS -system och allmänna industriella rörledningar för låg till medelstora tryckvätskekontroll. Deras kompakta design och relativt låga kostnader gör dem till ett attraktivt alternativ för stora projekt där flera ventiler krävs.
LUG -ventiler, å andra sidan, föredras i applikationer där isolering och underhåll är kritiska. De används ofta i kemiska bearbetningsanläggningar, olje- och gasledningar och kraftproduktionsanläggningar. I dessa branscher är förmågan att isolera delar av rörledningen för underhåll eller nödstängning avgörande. LUG -ventiler används också i applikationer där rörledningen kan bli föremål för vibrationer eller rörelse, eftersom deras oberoende montering ger bättre stabilitet.
Produktrekommendationer

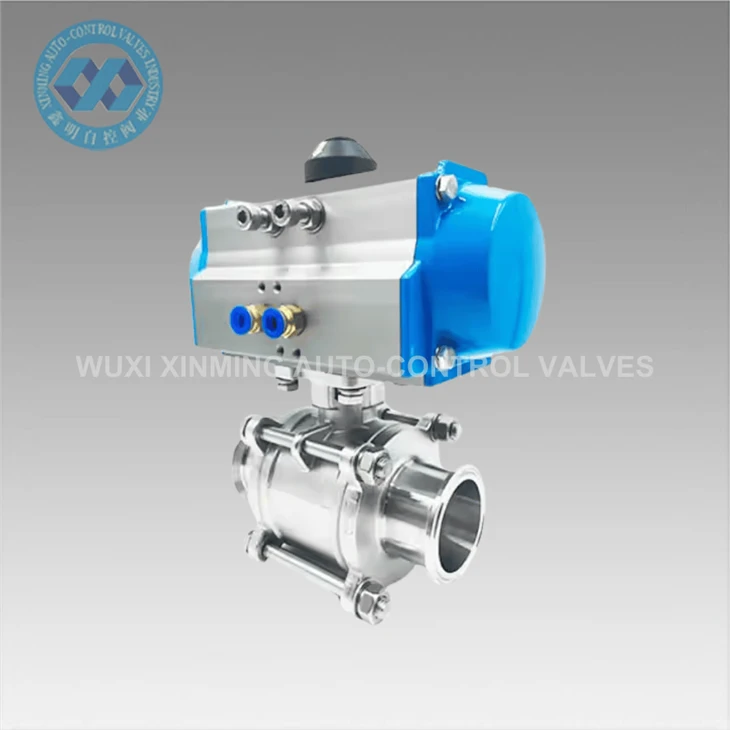

Om du är ute efter en fjärilsventil, skulle jag vilja rekommendera några av våra relaterade produkter. VårSanitär rostfritt stål 304 kulventilär ett utmärkt val för applikationer där hygien- och korrosionsmotstånd är viktiga. Det är tillverkat av rostfritt stål av hög kvalitet 304, vilket säkerställer hållbarhet och långvarig prestanda.
För applikationer som kräver automatiserad kontroll, vårPneumatisk sanitetsventilär ett utmärkt alternativ. Den har ett pneumatiskt ställdon som möjliggör exakt och tillförlitlig kontroll av ventilen, vilket gör den lämplig för användning i livsmedels- och dryckesbearbetning, läkemedelsstillverkning och andra sanitära tillämpningar.
Om du behöver en ventil för högt tryck och hög temperaturapplikationer, våraRobust och pålitlig pneumatisk dubbel excentrisk flänsfjärilventilär det ideala valet. Dess dubbla excentriska design ger en tät tätning och minskar slitage på ventilkomponenterna, vilket säkerställer långsiktig prestanda i krävande miljöer.
Slutsats
Sammanfattningsvis beror valet mellan en luggtyp och skiva av fjärilsventilen på flera faktorer, inklusive installationskrav, tätningsprestanda och applicering. Wafer -ventiler är lämpliga för kostnad - känsliga och rymdbegränsade applikationer, medan ventiler av luggtyp är bättre lämpade för applikationer där isolering och underhåll är kritiska. Som en luggfjärilsventilleverantör har vi expertis och erfarenhet som hjälper dig att välja rätt ventil för dina specifika behov. Oavsett om du letar efter en ventil för ett litet projekt eller en storskalig industriell applikation, kan vi förse dig med högkvalitativa produkter och utmärkt kundservice.
Om du är intresserad av att lära dig mer om våra produkter eller behöver hjälp med att välja rätt ventil för din applikation, tveka inte att kontakta oss för upphandling och förhandlingar. Vi ser fram emot att arbeta med dig för att tillgodose dina flytande kontrollbehov.
