Flödeskoefficienten, ofta betecknad som CV, är en avgörande parameter när det gäller att förstå prestandan för en pneumatisk kulventil. Som en ledande leverantör av pneumatiska kulventiler har jag sett från första hand vikten av denna koefficient i olika industriella tillämpningar. I det här blogginlägget kommer jag att fördjupa vad flödeskoefficienten för en pneumatisk kulsventil är, varför den betyder något och hur det påverkar funktionaliteten hos dessa ventiler.
Vad är flödeskoefficienten (CV)?
Flödeskoefficienten (CV) är en mätning som indikerar mängden vatten (i amerikanska gallon per minut) vid 60 ° F som kommer att rinna genom en helt öppen ventil med en tryckfall på 1 psi över ventilen. I enklare termer är det ett sätt att kvantifiera ventilens kapacitet att låta vätska passera den. Ett högre CV -värde innebär att ventilen kan hantera en större flödeshastighet med ett lägre tryckfall, medan ett lägre CV -värde indikerar en mer restriktiv ventil.
Låt oss ta ett praktiskt exempel för att illustrera detta koncept. Föreställ dig att du har två pneumatiska kullventiler, ventil A och ventil B. Ventil A har en CV på 10, och ventil B har en CV på 20. Om du applicerar samma tryckfall över båda ventilerna, kommer ventilen att tillåta dubbelt så mycket vatten att flyta genom den jämfört med ventil A. Detta beror på att ventil B har en högre flödeskoefficient, vilket innebär att det erbjuder mindre motstånd mot flödet.
Varför är flödeskoefficienten viktig?
Flödeskoefficienten är en kritisk faktor i ventilval av flera skäl. För det första hjälper det ingenjörer och designers att bestämma lämplig ventilstorlek för en specifik applikation. Om flödeskoefficienten för en ventil är för låg för den erforderliga flödeshastigheten kan det leda till överdrivna tryckfall, ökad energiförbrukning och potentiell skada på ventilen och andra komponenter i systemet. Å andra sidan, om flödeskoefficienten är för hög, kan ventilen vara överdimensionerad, vilket resulterar i onödiga kostnader och ineffektiv drift.
För det andra påverkar flödekoefficienten kontrollens kontrollprestanda. I tillämpningar där exakt flödeskontroll krävs, såsom i kemisk bearbetning eller vattenreningsverk, är en ventil med höger flödeskoefficient väsentlig. En ventil med ett väl matchat CV-värde kan ge korrekt och stabil flödeskontroll, vilket säkerställer att processen fungerar smidigt och effektivt.
Slutligen är flödekoefficienten också viktig för systemdesign och optimering. Genom att förstå flödesegenskaperna för olika ventiler kan ingenjörer utforma rörsystem som minimerar tryckförluster och maximerar den totala systemeffektiviteten. Detta kan leda till betydande kostnadsbesparingar när det gäller energiförbrukning och underhåll.
Faktorer som påverkar flödekoefficienten för en pneumatisk kulventil
Flera faktorer kan påverka flödeskoefficienten för en pneumatisk kullventil. En av de viktigaste faktorerna är ventilstorleken. Generellt sett har större ventiler högre flödeskoefficienter eftersom de erbjuder ett större tvärsnittsarea för vätska att flyta genom. Det är emellertid viktigt att notera att förhållandet mellan ventilstorlek och flödekoefficient inte alltid är linjärt. Andra faktorer, såsom ventildesign, typen av boll (full port eller reducerad port) och sittmaterialet, kan också påverka flödeskoefficienten.
Ventildesignen spelar en avgörande roll för att bestämma flödeskoefficienten. Till exempel har en fullständig portkulventil en större flödesväg jämfört med en reducerad portkulventil, vilket resulterar i en högre flödeskoefficient. Formen på bollen och ventilens inre passager kan också påverka flödesegenskaperna. Ventiler med släta, strömlinjeformade inre ytor tenderar att ha lägre flödesmotstånd och högre flödeskoefficienter.
Den typ av sätesmaterial som används i ventilen kan också påverka flödeskoefficienten. Mjuka säten, såsom de som är gjorda av gummi eller teflon, kan ge en tät tätning men kan också införa viss flödesmotstånd. Hårda säten erbjuder å andra sidan mindre flödesmotstånd men kan kräva mer exakt bearbetning för att säkerställa en korrekt tätning.
Beräkna flödeskoefficienten
Att beräkna flödeskoefficienten för en pneumatisk kulventil kan vara en komplex process, eftersom det innebär att man överväger flera faktorer som ventilstorlek, design och driftsförhållanden. Det finns emellertid några standardmetoder och ekvationer som kan användas för att uppskatta CV -värdet.
En av de vanligaste metoderna är användningen av tillverkarens data. De flesta ventiltillverkare tillhandahåller CV -värden för sina ventiler baserat på standardiserade testförfaranden. Dessa värden finns i ventilens tekniska specifikationer eller kataloger. Det är viktigt att notera att dessa värden vanligtvis är baserade på idealiska förhållanden och kan behöva justeras för faktiska driftsförhållanden.
En annan metod är att använda empiriska ekvationer. Det finns flera ekvationer tillgängliga i litteraturen som kan användas för att beräkna flödekoefficienten baserat på ventilgeometri och driftsförhållanden. Dessa ekvationer tar hänsyn till faktorer som ventilstorlek, tryckfallet över ventilen och vätskegenskaperna. Dessa ekvationer kan emellertid ha begränsningar och kanske inte är korrekta för alla typer av ventiler och driftsförhållanden.
Flödekoefficient och val av ventil
När du väljer en pneumatisk kulventil för en specifik applikation är det viktigt att överväga flödeskoefficienten. Det första steget är att bestämma den erforderliga flödeshastigheten och det tillåtna tryckfallet för systemet. När dessa parametrar är kända kan du använda tillverkarens data eller empiriska ekvationer för att välja en ventil med ett lämpligt CV -värde.
Det är också viktigt att överväga andra faktorer som ventilens tryckklassificering, temperaturbetyg och materialkompatibilitet. Dessa faktorer kan påverka ventilens prestanda och hållbarhet i den specifika applikationen. Om till exempel applikationen involverar högtryck eller hög temperaturvätskor måste du välja en ventil med ett lämpligt tryck- och temperaturgradering.

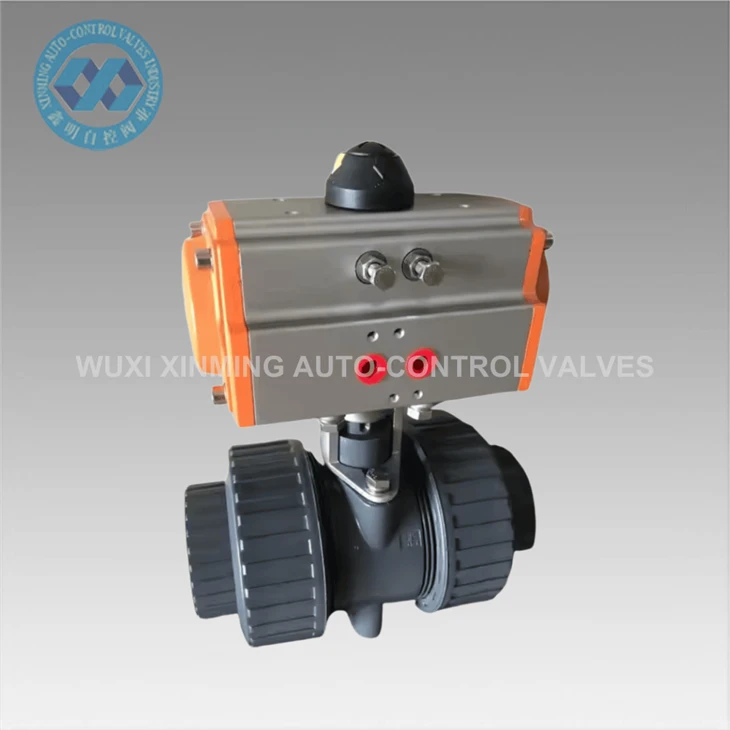

Som en pneumatisk kullventilleverantör erbjuder vi ett brett utbud av ventiler med olika flödekoefficienter för att tillgodose våra kunders olika behov. VårPVC-kulsventil med dubbla enheter med dubbelverkande pneumatisk ställdonär ett populärt val för applikationer som kräver korrosionsbeständighet och pålitlig flödeskontroll. Den har en högflödeskoefficient, vilket möjliggör effektivt vätskeflöde även i storskaliga system.
VårPneumatisk ställdon i rostfritt stålflänsbollventilär ett annat utmärkt alternativ för applikationer där hållbarhet och högtrycksmotstånd är viktiga. Den har en robust design och en högflödeskoefficient, vilket gör den lämplig för en mängd olika industriella applikationer.
För applikationer som kräver trevägs flödeskontroll, vårPneumatisk manövrerad trevägs rostfritt stålkulventilär ett toppval. Det erbjuder exakt flödeskontroll och en hög flödeskoefficient, vilket säkerställer effektiv drift i komplexa rörsystem.
Slutsats
Sammanfattningsvis är flödekoefficienten en viktig parameter när det gäller att förstå prestandan för en pneumatisk kulventil. Det spelar en avgörande roll i ventilval, systemdesign och flödeskontroll. Genom att förstå de faktorer som påverkar flödeskoefficienten och hur man beräknar det kan ingenjörer och designers fatta välgrundade beslut när de väljer en ventil för en specifik applikation.
Som en pneumatisk kullventilleverantör är vi engagerade i att förse våra kunder med högkvalitativa ventiler som erbjuder utmärkt flödesprestanda. Om du har några frågor om flödeskoefficienten eller behöver hjälp med att välja rätt ventil för din applikation, tveka inte att kontakta oss. Vi har ett team av erfarna ingenjörer som kan ge dig expertråd och vägledning. Låt oss arbeta tillsammans för att säkerställa att ditt system fungerar effektivt och pålitligt.
Referenser
- Crane Co., "Flöde av vätskor genom ventiler, beslag och rör," Tekniskt papper nr 410.
- ASME B16.34, "Ventiler - flänsade, gängade och svetsade ände."
- ISO 5167, "Mätning av vätskeflöde med hjälp av öppningsplattor, munstycken och venturi -rör som är insatta i cirkulära tvärgående ledningar som körs fulla."
