Hej där! Som en fjärilsventilleverantör blir jag ofta frågad om hur dessa fina ventiler fungerar. Så idag kommer jag att bryta ner driftsprincipen för en mjuk sittande fjärilsventil för dig.
Vad är en mjuk sittande fjärilsventil?
Först och främst, låt oss prata om vad en mjuk sittande fjärilsventil är. Det är en typ av ventil som använder en skiva - som stängningselement, som roterar runt en axel. Den "mjuka sittande" delen betyder att ventilen har ett mjukt material, som gummi eller PTFE, på tätningsytan. Denna mjuka säte hjälper till att skapa en tät tätning när ventilen är stängd, vilket förhindrar läckage av vätskor eller gaser.
Grundstruktur
En mjuk sittande fjärilsventil består av några viktiga komponenter. Det finns ventilkroppen, som är det yttre höljet som håller allt ihop. Inuti kroppen finns skivan, som är den cirkulära plattan som roterar för att öppna och stänga ventilen. Skivan är ansluten till en axel, och när axeln roterar rör sig skivan också. Och naturligtvis finns det den mjuka sätet, som linjer insidan av ventilkroppen där skivan kommer i kontakt.
Hur det öppnas och stängs
Driften av en mjuk sittande fjärilsventil är ganska enkel. När du vill öppna ventilen vänder du ställdonet (som kan vara manuell, elektrisk, pneumatisk eller hydraulisk). Denna rotation av ställdonet får axeln att svänga, och när axeln svänger roterar skivan från ett läge vinkelrätt mot flödesvägen till en position parallell med den. När skivan är parallell med flödesvägen är ventilen helt öppen och flytande eller gas kan flyta genom den fritt.
Omvänt, när du vill stänga ventilen, vänder du ställdonet i motsatt riktning. Axeln roterar skivan tillbaka till ett läge vinkelrätt mot flödesvägen. När skivan närmar sig den mjuka sätet pressar den mot den och skapar en tät tätning. Detta stoppar flödet av vätska eller gas genom ventilen.
Tätningsmekanism
Tätningsmekanismen för en mjuk sittande fjärilsventil är en av dess viktigaste funktioner. Det mjuka sätesmaterialet deformeras något när skivan pressar mot den. Denna deformation gör att sätet kan överensstämma med skivans form och skapa en pålitlig tätning. Olika mjuka sittmaterial har olika egenskaper. Till exempel är gummisäten bra för applikationer där en tät tätning behövs och vätskan inte är för frätande. PTFE -säten är å andra sidan mer resistenta mot kemikalier och höga temperaturer.
Fördelar med mjuka sittande fjärilsventiler
Det finns flera fördelar med att använda mjuka sittande fjärilsventiler. För det första är de relativt billiga jämfört med andra typer av ventiler. De är också lätta och enkla att installera, vilket kan spara tid och pengar under installationsprocessen. Ett annat stort plus är deras snabba öppnings- och stängningstid. Eftersom skivan bara behöver rotera 90 grader för att gå från helt öppet till helt stängt, kan du kontrollera flödet av vätska eller gas mycket snabbt.
Mjuka sittande fjärilsventiler erbjuder också god flödeskontroll. Skivans position kan justeras för att reglera mängden vätska eller gas som flyter genom ventilen. Detta gör dem lämpliga för ett brett utbud av applikationer, från vattenreningsverk till VVS -system.
Ansökningar
Mjuka sittande fjärilsventiler används i många olika branscher. Inom vatten- och avloppsindustrin används de för att kontrollera vattenflödet i rör. De kan hantera både rent vatten och vatten med en viss nivå av föroreningar. Inom livsmedels- och dryckesindustrin används dessa ventiler eftersom de kan tillverkas med material som är säkra för kontakt med livsmedelsprodukter. De används också i den kemiska industrin, där valet av mjukt sätesmaterial kan skräddarsys för den specifika kemikalien som hanteras.
Olika typer av mjuka sittande fjärilsventiler

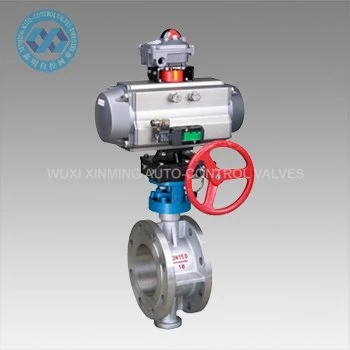

Vi erbjuder en mängd mjuka sittande fjärilsventiler för att tillgodose olika kundbehov. Till exempel vårRostfritt stålfjärilsventilär tillverkad av rostfritt stål av hög kvalitet, vilket gör det motståndskraftigt mot korrosion. Det är lämpligt för applikationer där vätskan är frätande eller där hygien är ett problem.

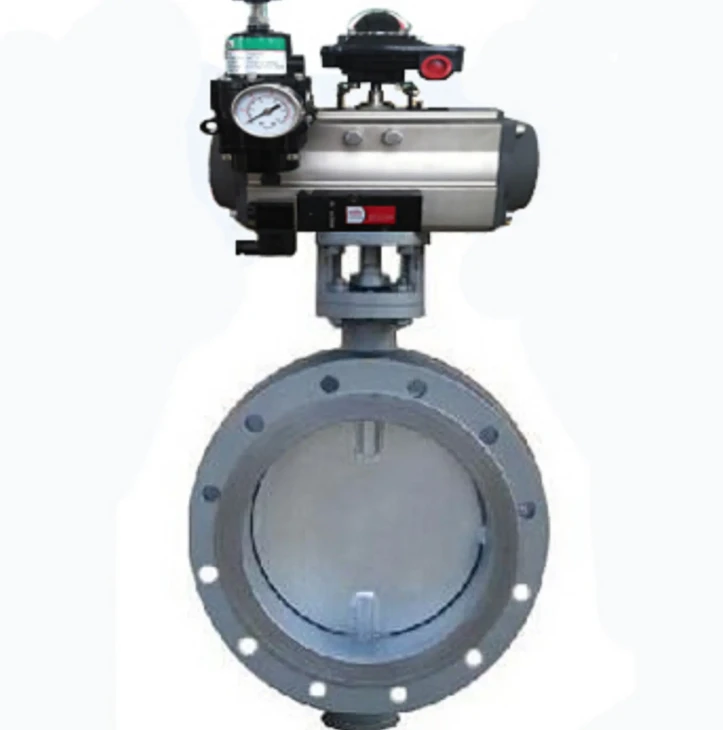

VårPneumatisk högprestationsfjärilsventilanvänder tryckluft för att fungera. Det är känt för sin höga prestanda och snabba responstid, vilket gör den idealisk för applikationer där snabb ventildrift krävs.
Och så finns detDubbel fläns ventilation kroppsfjäril pneumatisk spjällventil. Denna ventil är utformad specifikt för ventilationssystem. Det kan effektivt kontrollera luftflödet och är lätt att installera mellan flänsar.
Underhåll
För att hålla din mjuka sittande fjärilsventil som fungerar ordentligt är regelbundet underhåll viktigt. Du bör kontrollera den mjuka sätet för tecken på slitage eller skador. Om sätet är sliten kan det inte skapa en ordentlig tätning, vilket leder till läckage. Du måste också smörja axeln och ställdonet regelbundet för att säkerställa en smidig drift. Och se till att rengöra ventilen med jämna mellanrum för att ta bort alla skräp som kan störa dess prestanda.
Varför välja oss som din leverantör
Som en fjärilsventilleverantör har vi mycket att erbjuda. Vi har ett brett utbud av ventiler att välja mellan, så att du kan hitta den perfekta för din applikation. Våra ventiler är tillverkade med högkvalitativa material och tillverkas enligt strikta standarder. Vi har också ett team av experter som kan ge dig teknisk support och råd. Oavsett om du är ett litet företag eller ett stort industriföretag kan vi tillgodose dina ventilbehov.
Låt oss prata affärer
Om du är ute efter en mjuk sittande fjärilsventil eller någon annan typ av fjärilsventil, tveka inte att komma i kontakt. Vi är här för att hjälpa dig hitta rätt ventil för ditt projekt och kan erbjuda konkurrenskraftiga priser. Kontakta oss idag för att starta upphandlingsprocessen och låt oss se hur vi kan arbeta tillsammans för att uppfylla dina ventilkrav.
Referenser
- Ventilhandbok, CRC Press
- Industriella ventiler: Urval och storlek, Gulf Publishing Company
