Kolvens slag i en 24V magnetventil är en kritisk parameter som väsentligt påverkar ventilens prestanda och funktionalitet. Som en pålitlig leverantör av 24V magnetventiler är jag väl insatt i den här komponentens krångligheter och dess inverkan på ventilens övergripande funktion.
Förstå grunderna för en 24V magnetventil
En 24V magnetventil är en elektromekanisk anordning som styr flödet av vätskor eller gaser. Den består av en spole, en kolv och en ventilkropp. När en elektrisk ström på 24 volt appliceras på spolen genererar den ett magnetfält. Detta magnetiska fält attraherar kolven, som sedan rör sig för att antingen öppna eller stänga ventilen, vilket tillåter eller blockerar flödet av mediet.
Vad är kolvslaget?
Kolvslaget hänvisar till det avstånd som kolven färdas inom magnetventilen när spolen är strömsatt. Den mäts från helt stängt läge till helt öppet läge. Slaglängden är en noggrant konstruerad egenskap som bestäms av ventilens designkrav och den specifika applikation den är avsedd för.
Faktorer som påverkar kolvslaget
Spoledesign
Utformningen av solenoidspolen spelar en avgörande roll för att bestämma kolvens slaglängd. En väl utformad spole kan generera ett starkt och enhetligt magnetfält. Antalet varv i spolen, trådmåttet och typen av kärnmaterial påverkar alla den magnetiska kraft som produceras. Ett starkare magnetfält kan driva kolven över ett större avstånd, vilket resulterar i ett längre slag. Till exempel kan en spole med ett högre antal varv och en ferromagnetisk kärna av hög kvalitet generera ett kraftfullare magnetfält, vilket möjliggör ett längre kolvslag.
Spring Force
De flesta magnetventiler är utrustade med en returfjäder. Fjädern är ansvarig för att återföra kolven till sitt ursprungliga läge när spolen är strömlös. Fjäderns styvhet, känd som fjäderkonstanten, påverkar kolvslaget. En styvare fjäder kräver mer kraft från magnetfältet för att komprimera det och flytta kolven. Därför, om fjädern är för styv, kan det begränsa kolvens slaglängd. Å andra sidan kan en mycket svag fjäder få ventilen att öppna eller stänga för lätt, vilket leder till inkonsekvent prestanda.
Ventilkroppsdesign
Ventilhusets inre design påverkar också kolvslaget. Storleken och formen på kammaren där kolven rör sig, såväl som flödespassagerna, kan påverka kolvens rörelse. En ventilkropp med en väl optimerad kammardesign möjliggör mjuk och obegränsad rörelse av kolven, vilket maximerar det tillgängliga slaglängden. Dessutom kan tätningsmekanismen inuti ventilkroppen påverka slaget. Om tätningarna är för täta eller felinriktade kan de skapa ytterligare motstånd, vilket minskar det effektiva kolvslaget.
Betydelsen av kolvslaget
Flödeskontroll
Kolvslaget påverkar direkt mediets flödeshastighet genom ventilen. Ett längre slag tillåter i allmänhet en större öppning i ventilen, vilket resulterar i en högre flödeshastighet. I applikationer där exakt flödeskontroll krävs, till exempel inom industriell automation eller medicinsk utrustning, är korrekt kolvslag avgörande. Till exempel, i ett kemikaliedoseringssystem, måste kolvslaget kalibreras noggrant för att säkerställa att rätt mängd kemikalie dispenseras.
Svarstid
Kolvslaget påverkar också magnetventilens svarstid. Ett kortare slag innebär vanligtvis att kolven kan röra sig snabbare mellan öppet och stängt läge, vilket resulterar i en snabbare svarstid. I applikationer där snabb av- och påkoppling krävs, såsom i pneumatiska styrsystem, kan ett kortare slag förbättra systemets totala prestanda.
Olika typer av 24V magnetventiler och deras kolvslag
Direktverkande magnetventiler
I direktverkande magnetventiler styr kolven direkt flödet av mediet. Dessa ventiler har vanligtvis ett relativt kort kolvslag eftersom den magnetiska kraften som genereras av spolen behöver övervinna mediets tryck direkt. Det korta slaget möjliggör snabb och pålitlig drift, vilket gör dem lämpliga för applikationer med låga till medelstora flödeshastigheter och tryck.
Pilot - Manövrerade magnetventiler
Pilotstyrda magnetventiler använder en liten pilotventil för att styra huvudventilens flöde. Kolven i en pilotmanövrerad ventil har vanligtvis ett längre slag jämfört med en direktverkande ventil. Detta beror på att pilotventilen skapar en tryckskillnad som hjälper till att flytta huvudventilens kolv. Pilotstyrda ventiler är lämpliga för applikationer med höga flöden och tryck.
Applikationer baserade på kolvslag
Industriell automation
Inom industriell automation används 24V magnetventiler i stor utsträckning för att kontrollera flödet av luft, vatten och andra vätskor. Ventiler med olika kolvslag väljs utifrån de specifika kraven för automatiseringsprocessen. Till exempel, i ett transportörsystem som använder pneumatiska ställdon, kan en magnetventil med kort slaglängd och snabb svarstid användas för att snabbt kontrollera rörelsen av ställdonen.
Vattenbehandling
I vattenreningsverk används 24V magnetventiler för att kontrollera flödet av vatten, kemikalier och andra vätskor. Ventiler med längre kolvslag kan vara att föredra i applikationer där stora flödeshastigheter krävs, såsom vid distribution av behandlat vatten.
Relaterade produkter i vår portfölj

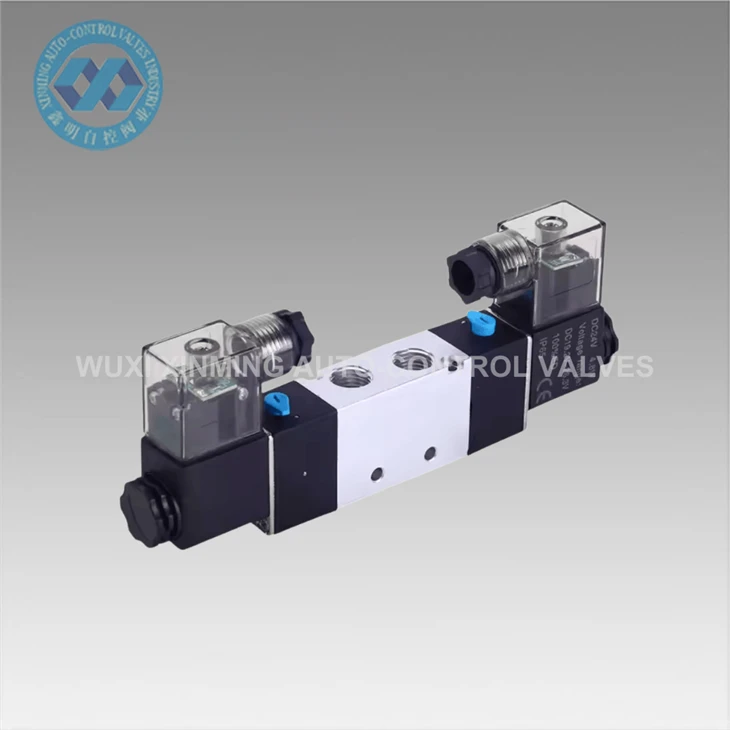

Som leverantör av 24V magnetventiler erbjuder vi även en rad relaterade produkter. För de som kan behöva olika spänningsalternativ har vi220V magnetventil. VårLong Life pneumatisk luftkontroll magnetventilär designad för långsiktig, pålitlig drift i pneumatiska system. Dessutom harHögpresterande tvåläges femvägs pneumatisk magnetventil med elektrisk spoleger utmärkt prestanda för komplexa pneumatiska styrtillämpningar.
Kontakta för köp och konsultation
Om du är i behov av 24V magnetventiler eller har några frågor angående kolvslaget eller andra tekniska aspekter, är vi här för att hjälpa dig. Vårt team av experter kan ge djupgående råd och hjälpa dig att välja den mest lämpliga ventilen för din specifika applikation. Tveka inte att kontakta oss för vidare diskussion och upphandlingsmöjligheter.
Referenser
- "Handbok för magnetventil" av Peter A. Schweitzer
- "Elektromekaniska enheter och deras tillämpningar" av John M. O'Rourke
