Vilken är vibrationsnivån när en kulventil är i drift?

Vilken är vibrationsnivån när en kulventil är i drift?

Som en erfaren kulventilleverantör har jag stött på många förfrågningar om vibrationsnivåerna under en kulventils drift. Att förstå dessa vibrationsnivåer är avgörande för att säkerställa långsiktig prestanda, säkerhet och effektivitet hos ventilen och hela systemet den är integrerad i.

Faktorer som påverkar vibrationsnivåer

1. Vätskeflödesegenskaper
   Naturen hos vätskan som strömmar genom kulventilen spelar en betydande roll för att bestämma vibrationsnivån. Höghastighetsvätskor kan orsaka mer turbulens och tryckfluktuationer, vilket i sin tur leder till ökade vibrationer. Till exempel, i en rörledning där vätskan strömmar med mycket hög hastighet, kan den plötsliga riktningsändringen när den passerar genom kulventilen skapa virvlar och virvlar. Dessa vätskestörningar utövar ostadiga krafter på ventilkomponenterna, vilket resulterar i vibrationer. Dessutom, om vätskan har en hög viskositet, kan den orsaka mer motstånd och ojämna flödesmönster, vilket också bidrar till vibrationer.

2. Ventildesign och geometri
   Utformningen av själva kulventilen är en nyckelfaktor. En väldesignad kulventil med jämna inre konturer kan minimera vätskestörningar och därmed minska vibrationer. Till exempel tillåter ventiler med full-port design, där ventilens hål är samma storlek som rörledningen, för ett mer laminärt flöde av vätskan, vilket minskar risken för turbulens och vibrationer. Å andra sidan kan en reducerad ventil orsaka mer betydande tryckfall och flödesstörningar, vilket leder till högre vibrationsnivåer. Formen på bollen och sitsen spelar också roll. En kula med en oregelbunden yta eller ett säte som inte är korrekt bearbetat kan orsaka ojämn tätning och vätskeläckage, vilket kan generera vibrationer.

3. Driftsvillkor
   Trycket och temperaturen i systemet där kulventilen fungerar kan påverka vibrationsnivåerna. Högtryckssystem kan utsätta ventilen för större krafter, vilket kan få ventilen att vibrera mer. På liknande sätt kan extrema temperaturer påverka materialegenskaperna hos ventilkomponenterna. Till exempel, vid höga temperaturer kan vissa material expandera, vilket förändrar spelrummet mellan kulan och sätet, vilket kan leda till ökade vibrationer. Dessutom kan snabba förändringar i tryck eller temperatur, såsom de som orsakas av plötslig öppning eller stängning av ventilen, skapa stötvågor i vätskan, vilket resulterar i övergående vibrationer.

4. Installation och montering
   Korrekt installation är avgörande för att minimera vibrationer. Om kulventilen inte är korrekt installerad kan den utsättas för felinriktning eller överdriven belastning. Till exempel, om ventilen inte är korrekt inriktad med rörledningen, kan det orsaka ojämna krafter på ventilkroppen, vilket leder till vibrationer. Otillräckligt stöd under installationen kan också tillåta ventilen att röra sig fritt, vilket ökar vibrationsamplituden. Dessutom kan typen av monteringsutrustning som används påverka vibrationsöverföringen. Att använda flexibla fästen kan hjälpa till att absorbera en del av vibrationerna, medan stela fästen kan överföra vibrationer lättare till den omgivande strukturen.



Mätning av vibrationsnivåer

För att exakt bedöma vibrationsnivåerna hos en kulventil under drift kan flera metoder användas.

1. Accelerometrar
   Accelerometrar är vanliga sensorer för att mäta vibrationer. De kan fästas på ventilkroppen på strategiska platser för att upptäcka accelerationen av vibrationerna. Genom att analysera accelerationsdata kan vi bestämma vibrationernas frekvens och amplitud. Högfrekventa vibrationer kan indikera problem som vätskekavitation eller mekanisk resonans, medan vibrationer med stor amplitud kan vara ett tecken på ett allvarligare problem, såsom felinställning eller en skadad komponent.

2. Laser Doppler Vibrometrar
   Dessa enheter använder laserljus för att mäta hastigheten på den vibrerande ytan. De erbjuder en beröringsfri metod för vibrationsmätning, vilket är särskilt användbart i situationer där det inte är möjligt att fästa sensorer direkt på ventilen, till exempel i hög temperatur eller farliga miljöer. Laser-dopplervibrometrar kan ge mycket exakta mätningar av vibrationshastighet, vilket möjliggör detaljerad analys av vibrationsegenskaperna.

3. Programvara för vibrationsanalys
   När vibrationsdata väl har samlats in kan vibrationsanalysprogramvara användas för att bearbeta och tolka data. Denna programvara kan identifiera mönster, frekvenser och amplituder för vibrationerna och jämföra dem med fördefinierade standarder eller baslinjedata. Genom att göra det kan det hjälpa till att diagnostisera potentiella problem, såsom slitage, lösa komponenter eller vätskerelaterade problem.

Acceptabla vibrationsnivåer

Att bestämma de acceptabla vibrationsnivåerna för en kulventil beror på flera faktorer, inklusive applikationen, typen av ventil och industristandarderna.

1. Branschstandarder
   Olika industrier har sina egna standarder för vibrationsnivåer i ventiler. Till exempel, inom olje- och gasindustrin, där ventiler ofta används i högtrycks- och högflödesapplikationer, finns strikta standarder på plats för att säkerställa utrustningens säkerhet och tillförlitlighet. Dessa standarder anger vanligtvis maximalt tillåtna vibrationsamplituder och frekvenser för olika typer av ventiler. Inom kraftproduktionsindustrin används liknande standarder för att förhindra skador på ventiler och andra komponenter i kraftverket.

2. Applikation - Specifika krav
   Den specifika tillämpningen av kulventilen påverkar också de acceptabla vibrationsnivåerna. Till exempel, i ett precisionskontrollsystem kan även små vibrationer påverka flödeskontrollens noggrannhet, så mycket låga vibrationsnivåer krävs. Däremot, i en mindre kritisk tillämpning, såsom ett enkelt vattenförsörjningssystem, kan något högre vibrationsnivåer tolereras så länge de inte orsakar någon betydande skada på ventilen eller rörledningen.

Effekten av överdriven vibration

Överdriven vibration i en kulventil kan ha flera negativa konsekvenser.

1. Komponentslitage
   Vibrationer kan göra att ventilkomponenterna skaver mot varandra, vilket leder till ökat slitage. Till exempel kan kulan och sätet uppleva ett accelererat slitage på grund av den konstanta vibrationen, vilket kan påverka ventilens tätningsprestanda. Med tiden kan detta leda till läckage och minskad effektivitet hos ventilen. Dessutom kan andra interna komponenter, såsom spindeln och packningen, också utsättas för slitage, vilket ytterligare kan äventyra ventilens funktionalitet.

2. Strukturella skador
   Långvarig exponering för höga vibrationer kan orsaka strukturella skador på ventilkroppen och den omgivande rörledningen. Vibrationerna kan skapa spänningskoncentrationer i ventilen, vilket leder till sprickor eller sprickor i materialet. Detta kan inte bara resultera i kostsamma reparationer utan också utgöra en säkerhetsrisk, särskilt i applikationer där vätskan som hanteras är farlig.

3. Bullergenerering
   Vibrationer kan generera buller, vilket kan vara till besvär i industrimiljöer. Överdrivet ljud kan också indikera ett problem med ventilen, såsom vätskekavitation eller mekanisk resonans. Dessutom kan kontinuerlig exponering för högt buller ha en negativ inverkan på hälsan för arbetarna i närheten.

Våra lösningar som kulventilleverantör

Som kulventilleverantör erbjuder vi en rad lösningar för att hantera vibrationsproblem.

1. Ventildesign av hög kvalitet
   Vi designar våra kulventiler med fokus på att minimera vibrationer. Våra ingenjörer använder avancerade CFD-simuleringar (Computational Fluid Dynamics) för att optimera ventilens inre geometri, vilket säkerställer ett jämnt och laminärt flöde av vätskan. Vi använder också högkvalitativa material och precisionstillverkningsprocesser för att säkerställa noggrannheten och tillförlitligheten hos ventilkomponenterna. Till exempel vårElektrisk kulventilär designad med en strömlinjeformad flödesväg för att minska turbulens och vibrationer.

2. Anpassning
   Vi förstår att olika applikationer har olika krav. Det är därför vi erbjuder skräddarsydda kulventillösningar för att möta våra kunders specifika behov. Oavsett om det är en högtrycks-, högtemperaturapplikation eller ett precisionskontrollsystem kan vi designa och tillverka en kulventil som kan arbeta med minimala vibrationer. Till exempel vårKeramisk kulventilär lämplig för applikationer där hög slitstyrka och låga vibrationer krävs.

3. Installations- och underhållssupport

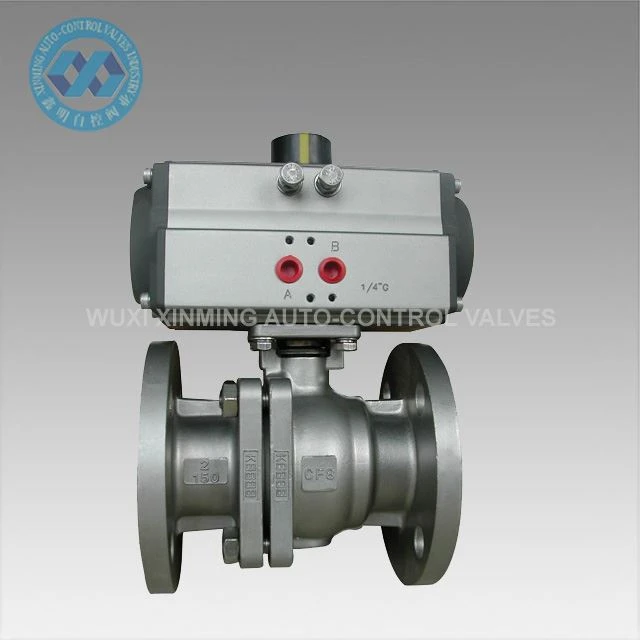

   Vi tillhandahåller omfattande installations- och underhållsstöd till våra kunder. Våra tekniker kan hjälpa till med korrekt installation av kulventilen för att säkerställa att den är korrekt inriktad och stödd. Vi erbjuder också regelbundna underhållstjänster, inklusive vibrationsövervakning och analys, för att upptäcka och åtgärda eventuella problem innan de blir allvarliga problem. VårFlänsad kulventil i rostfritt stållevereras med detaljerade installations- och underhållsriktlinjer för att hjälpa våra kunder att säkerställa dess långsiktiga prestanda.

Om du letar efter högkvalitativa kulventiler med låga vibrationsnivåer för din applikation, diskuterar vi mer än gärna dina krav. Vårt team av experter kan ge dig professionell rådgivning och skräddarsydda lösningar. Kontakta oss idag för att starta upphandlingsförhandlingsprocessen och hitta den perfekta kulventilen för dina behov.

Referenser

• ANSI/ISA - 75.23 - 2002, "Control Valve Vibration Testing"
• API 6D, "Specifikation för rörledningsventiler"
• ASME B31.3, "Process Piping"
