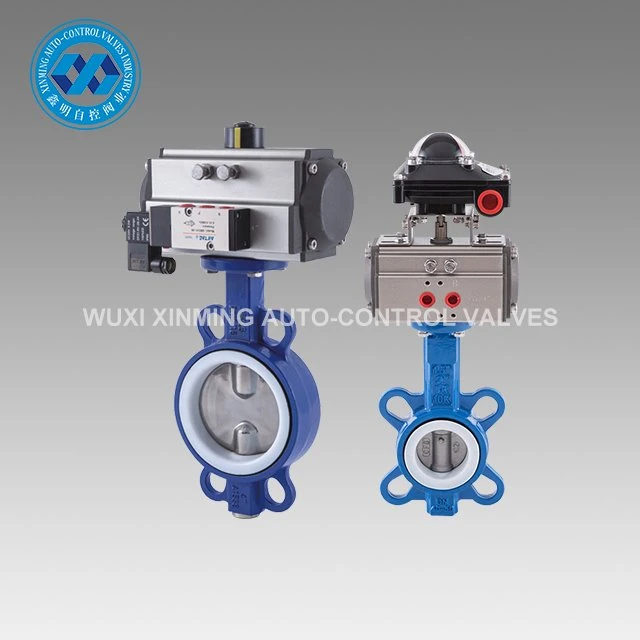

Fjärilsventilen i segjärn är en enkel regleringsventil, och den kan även användas för att-av-styra låg-rörledningsmedia. För att automatiskt starta och stoppa flödet snabbare än motordrivna-ventiler, som arbetar på tryckluft. Du måste styra luften till ställdonet med antingen den medföljande elektriska pilotventilen eller en manuell på/av-ventil. Ventiler kräver inget minsta tryckfall mellan inlopp och utlopp för drift.
Produktinformation:
| Produktnamn | Duktilt järn fjärilsventil |
| Varumärke | XM och OEM accepteras också |
| Fjärilsventil storlek | 25mm-1000mm |
| Certifiering | CE, ATEX, SIL3, ISO9001:2016 |
| Typ av ventil | Fjäril |
| För användning med | Vatten, olja, luft, naturgas, ånga, dricksvatten |
| Tätningsmaterial | metall-till-metall |
| Specifikationer uppfyllda | API 609 |

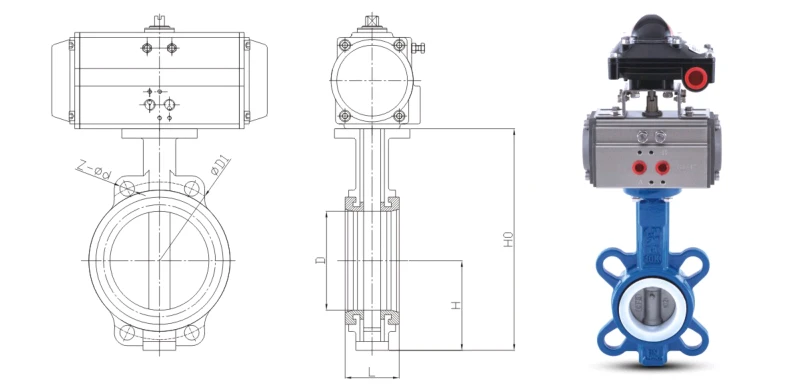

Teknisk parameter:
| Nominell diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tum | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventildesign och tillverkning | Enligt GB/T12238 standard | ||||||
| Ventilflänsstorlek | Enligt GB/T9113, GB/T17241.6 standard | ||||||
| Ventilens strukturella längd | Enligt GB/T12221 standard | ||||||
| Ventilinspektion och experiment | Enligt GB/T13927 standard | ||||||
Produktegenskaper:
• Högt-tryck nollläckage: Fyra typer av vulkaniserade ventilsäten: EPDM/Viton®/NBR/PTFE, dubbelriktad bubbel-tätning, upp till 16 bar.
• Lättvikt: Vikten av samma kaliber är bara 30–40 % av en kulventils vikt, vilket minskar kostnaderna för rörledningsstöd.
• Lång livslängd: Ventilskaftet är tillverkat av 416/316 SS duplext rostfritt stål, och lagret använder en själv-smörjande icke-metallisk bussning för att förhindra fastsättning.
• Isoleringsvänlig-: Den förlängda halsdesignen kan täckas med ett 2-tums isoleringsskikt, lämpligt för HVAC och utomhusrörledningar.
• Flera drivningar: handtag, växellådor, elektriska, pneumatiska och hydrauliska ställdon, alla anslutna enligt ISO 5211 standardflänsar.
• Fullständiga certifieringar: WRAS, ACS dricksvattentillstånd, enligt API-609, BS EN 593 och ISO 5752.
Vår tjänst:
1) 7x24 timmars hotline

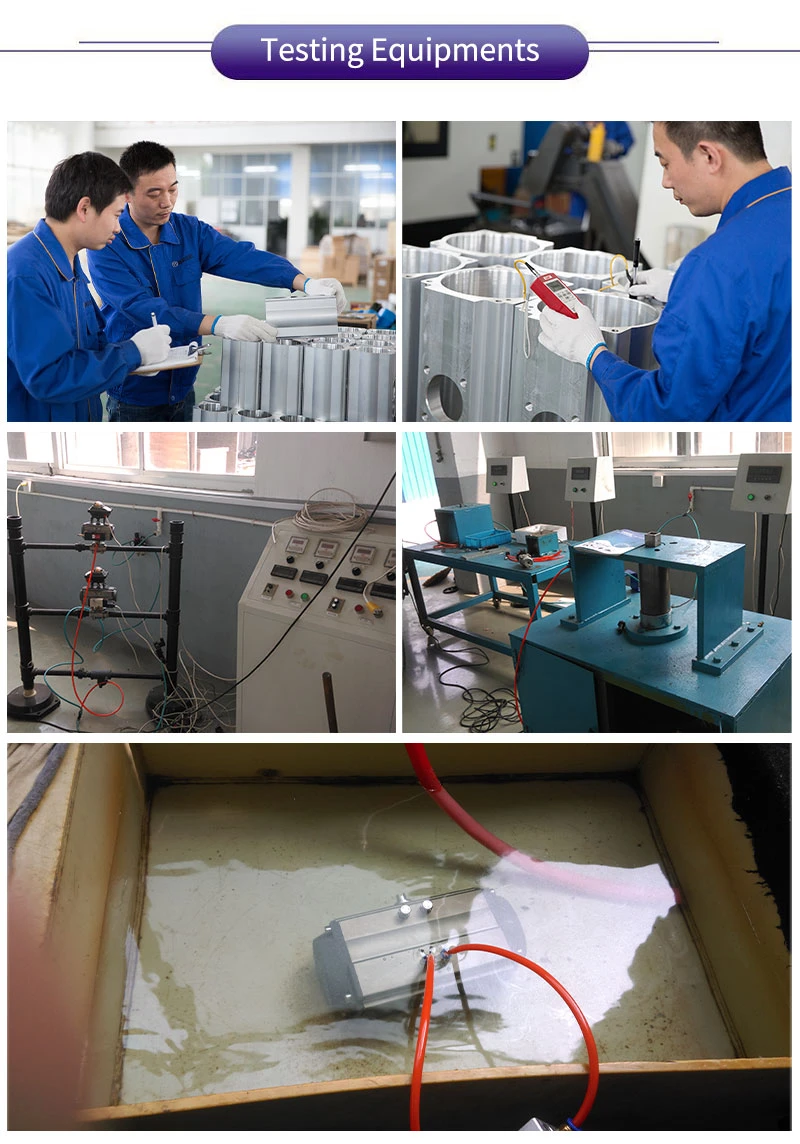

2) Strikt kvalitetskontroll
3) Bra kvalitet till ett förmånligt pris
4) Utmärkt efter-service
5) Teknisk support online
6) Snabb leveranstid
Produktapplikationer:
• Varmt och kallt vatten, havsvatten, avloppsvatten och ångledningsnät
• VVS luftkonditioneringssystem, fjärrvärme
• Petroleum, kemikalier, livsmedel, läkemedel och skeppsbyggnad
• Mat-vätskor: drycker, alkohol, renat vatten
• Gas och vakuum: gas, tryckluft, vakuumsystem

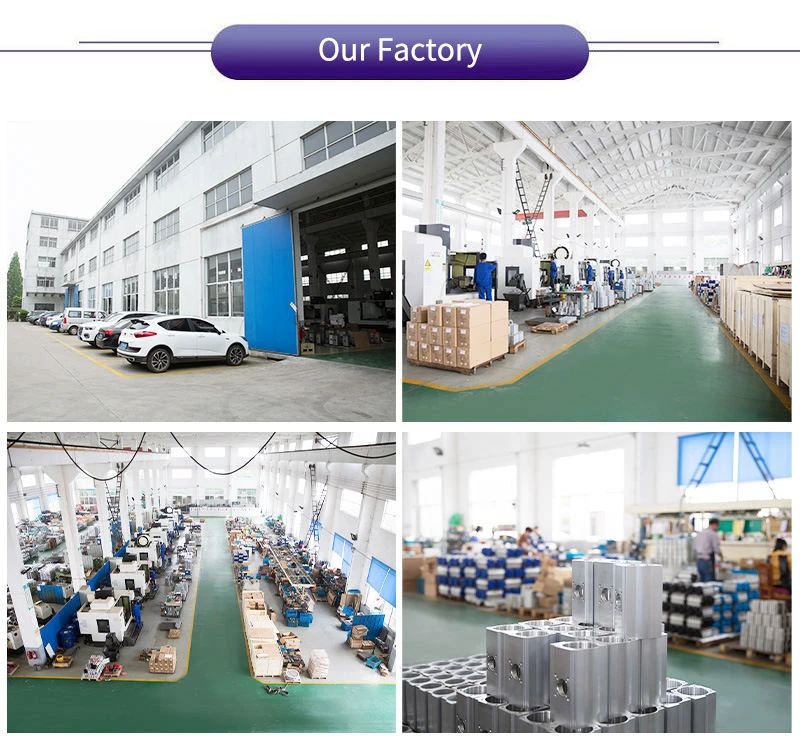

Om oss:
Wuxi Xinming Auto-control Valves Co., Ltd. specialiserar sig på tillverkning av ISO9001-certifierade pneumatiska ställdon och automatiska styrventiler i XM-serien, som är kompatibla med standarderna ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Med avancerad FoU-kapacitet och produktionsanläggningar betjänar våra produkter olika industrier inklusive olje- och gas-, kemi- och kraftverk, vilket förkroppsligar vårt engagemang för "Technology First, Quality Excellence" genom innovativa lösningar och pålitlig prestanda. Om du behöver en fjärilsventil i segjärn, vänligen kontakta oss.
