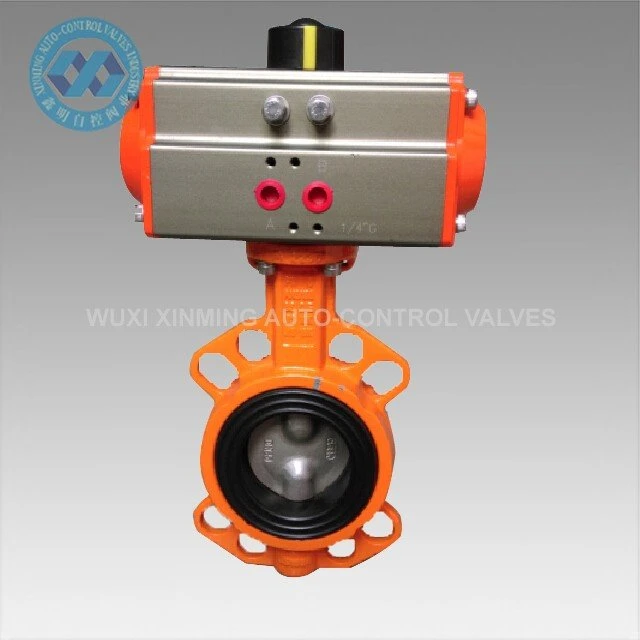

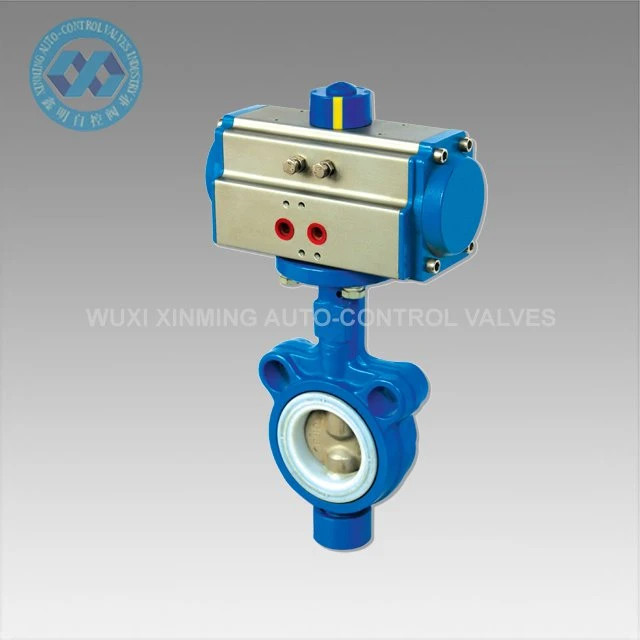

Wafer-fjärilsventilen har en enkel struktur, liten storlek, lätt vikt, låg kostnad, bekväm kontroll och drift, stor effektiv cirkulationsområde, snabb öppning och stängning, arbetsbesparing och bra tätningsprestanda, och den har fördelarna med hård metalltätning och elastisk tätning.
För att automatiskt starta och stoppa flöde snabbare än motordrivna-ventiler, som arbetar på tryckluft. Du måste styra luften till ställdonet med antingen den medföljande elektriska pilotventilen eller en manuell på/av-ventil. Ventiler kräver inget minsta tryckfall mellan inlopp och utlopp för drift.
Ställdonet är direkt monterat på ventilkroppen för att minimera rörelser och minska slitage. En visuell flödesindikator på toppen av ställdonet visar om ventilen är öppen eller stängd. Den manuella överstyrningen låter dig manövrera ventilen under strömavbrott.
Produktdetaljer
| Produktnamn | Wafer fjärilsventil |
| Varumärke | XM och OEM accepteras också |
| Fjärilsventil storlek | 25mm-1000mm |

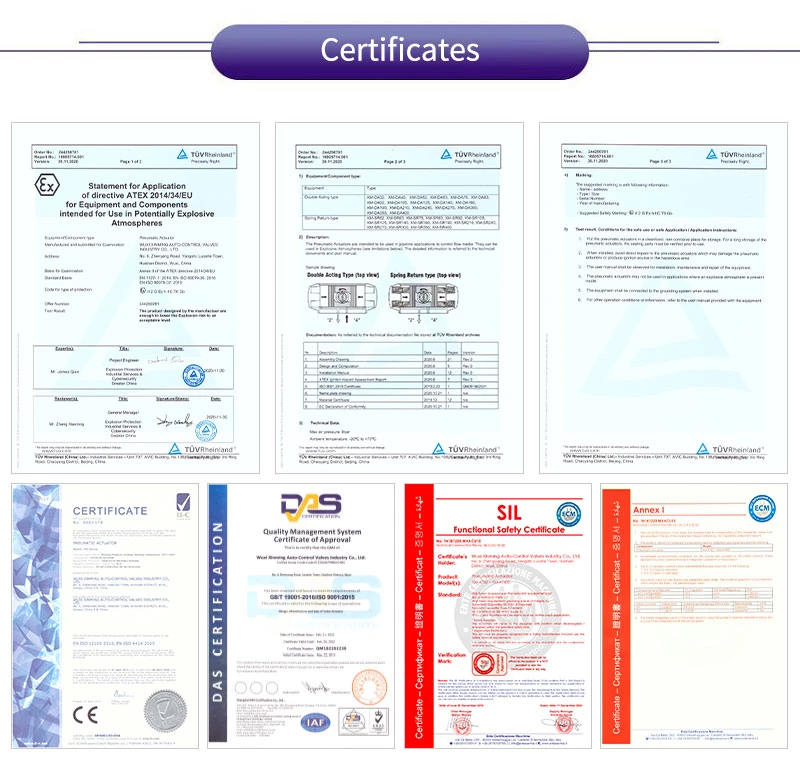

| Certifiering | CE, ATEX, SIL3, ISO9001:2016 |
| Typ av ventil | Fjäril |
| För användning med | Vatten, olja, luft, naturgas, ånga, dricksvatten |
| Tätningsmaterial | EPDM-gummi, NBR, PTFE, metall-till-metall |
| Specifikationer uppfyllda | API 609 |

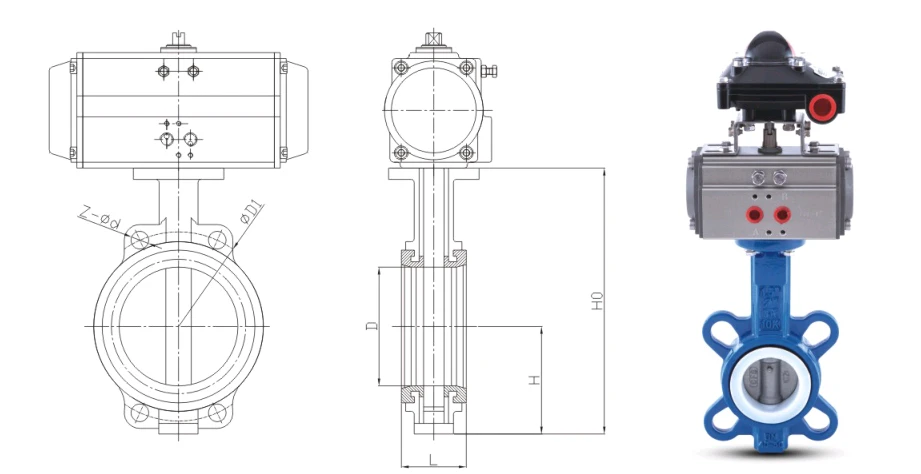

Teknisk parameter:
| Nominell diameter | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | tum | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Ventildesign och tillverkning | Enligt GB/T12238 standard | ||||||
| Ventilflänsstorlek | Enligt GB/T9113, GB/T17241.6 standard | ||||||
| Ventilens strukturella längd | Enligt GB/T12221 standard | ||||||
| Ventilinspektion och experiment | Enligt GB/T13927 standard | ||||||
Produktegenskaper:
• Lätt och kompakt: Vikten av samma kaliber är bara 1/6 av slussventilen, och installationsutrymmet minskas med 50 %
• Dubbelriktad bubbel-tätning: EPDM/NBR/VITON/PTFE elastiskt ventilsäte, noll läckage (ISO 5208 hastighet A)
• Lågt vridmoment: Strömlinjeformad fjärilsplatta + själv-smörjande hylsa, lätt att driva med manuella, pneumatiska och elektriska ställdon
• Online-underhåll: Ventilhuset sträcker sig inte in i rörledningen, och fjärilsplattan kan dras ut genom att lossa fyra flänsbultar för demontering och montering
• Multifunktionell: Den kan öppnas och stängas helt och kan även strypas exakt inom intervallet 15 grader ~75 grader
Produktapplikationer:
• Kommunalt vatten: råvatten, rent vatten, avlopp, pumpstationsisolering
• VVS: central luftkonditionering, fjärrvärme, kylvattencirkulation
• Mat och medicin: CIP/SIP-rengöringssystem, FDA 3A sanitetsklass tillval
• Kemisk och petrokemisk: svag syra och alkali, lösningsmedel, pulver, pneumatisk transportledning
• Kraftenergi: kyltorn, kondensat, brandsprinklersystem
Försörjningsförmåga
Tillförselkapacitet: 1000 enheter per månad, pneumatisk vridspjällsventil
Packning & leverans
Förpackningsdetalj:
1) Om en stor mängd, ett plywoodfodral
2) Om en liten mängd, en kartong eller en plywoodpall
Avgångshamn: Shanghai, Kina
Ledtid:
|
Kvantitet (enheter) |
1-50 |
51-1000 |
＞1001 |
|
Uppskattad Tid (dagar) |
Varor i lager |
30 |
Ska förhandlas |
Vår tjänst
1)7x24 timmars hotline
2) Strikt kvalitetskontroll
3) Bra kvalitet till ett förmånligt pris
4)Utmärkt efter-service
5) Teknisk support online
6) Snabb leveranstid
Urvals- och beställningstips:
När mediet innehåller partiklar större än eller lika med 2 mm, välj en hård tätning eller en dubbel excentrisk struktur.
När brandsäkerhet krävs kan grafitfyllmedel + SS316L skena väljas.
Tillhandahåller elektrisk 24 V/220 V, pneumatisk dubbelverkande/fjäderåterställning, gränslägesbrytare, lägesställare komplett.
Om du behöver Wafer Butterfly Valve CAD-ritningar, 3D-modeller eller projektanpassningslösningar, vänligen kontakta: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Om oss:

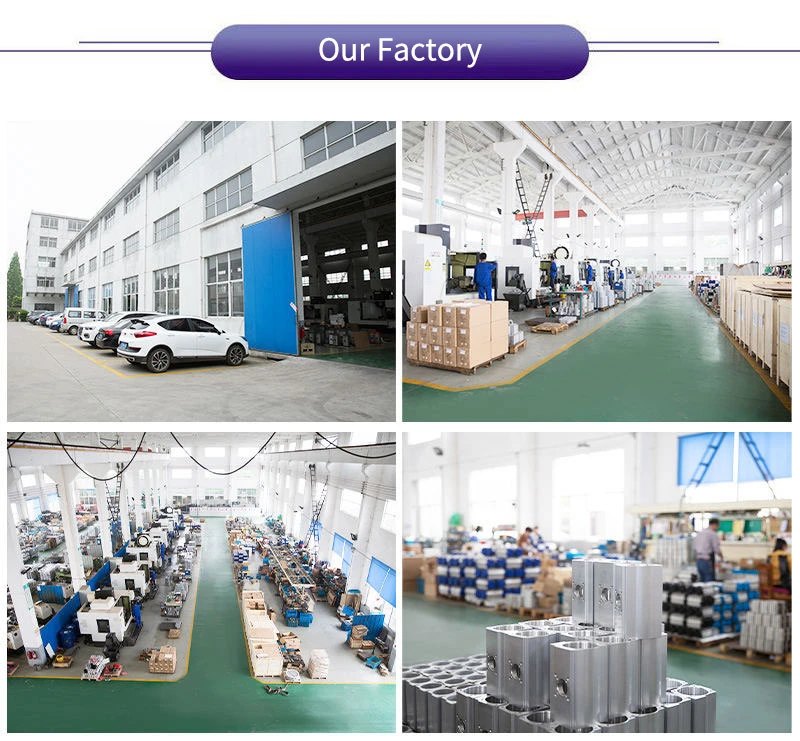

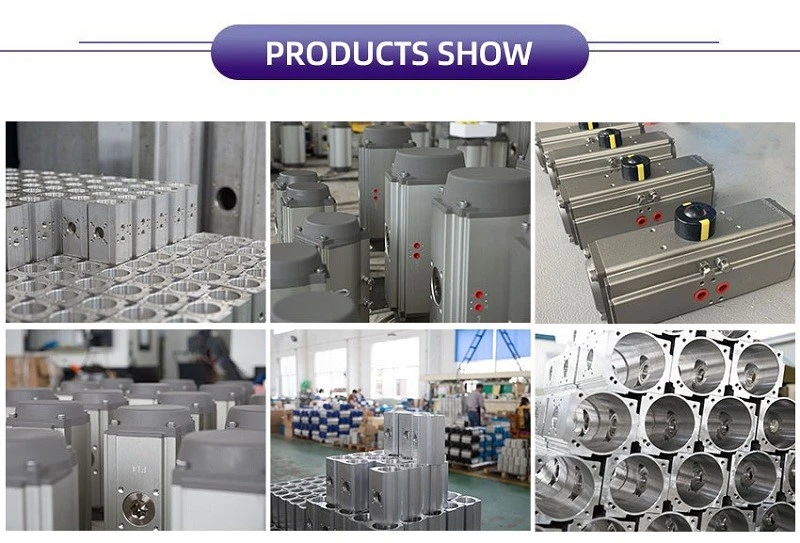

Wuxi Xinming Auto-control Valves Co., Ltd. specialiserar sig på tillverkning av ISO9001-certifierade pneumatiska ställdon och automatiska styrventiler i XM-serien, som är kompatibla med standarderna ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Med avancerad FoU-kapacitet och produktionsanläggningar betjänar våra produkter olika industrier inklusive olje- och gas-, kemi- och kraftverk, vilket förkroppsligar vårt engagemang för "Technology First, Quality Excellence" genom innovativa lösningar och pålitlig prestanda.
