Pneumatisk utökad svetskulventil: Produktintroduktion
Översikt
Den pneumatiska utvidgade svetskulventilen är en specialiserad flödeskontrollanordning utformad för applikationer som kräver hög hållbarhet, tät tätning och kompatibilitet med högtemperatur eller frätande media. Med en utökad stam och svetsad konstruktion är denna ventil idealisk för industrier som olja och gas, petrokemikalier och kraftproduktion, där tillförlitlighet och prestanda under extrema förhållanden är kritiska. Dess kombination av robusta material, exakt pneumatisk aktivering och utökad design säkerställer optimal prestanda i krävande miljöer.
Strukturella funktioner
1. Ventilkropp:
- konstruerad av kolstål, rostfritt stål eller legeringsstål, vilket ger hög styrka och motstånd mot extrema temperaturer och tryck.
-har en svetsad konstruktion, vilket säkerställer en läcksäker och robust design som är lämplig för högintegritetsapplikationer.
2. Utökad stam:
- Den utökade stamkonstruktionen gör att ventilen kan installeras i rörledningar med isolering eller hög temperaturmiljöer, vilket skyddar ställdonet från värmeskador.
- Stammen är gjord av rostfritt stål eller högstyrka legering, vilket säkerställer hållbarhet och motstånd mot korrosion.
3. Boll:
- Bollen är precisionsmakad från rostfritt stål eller legeringsstål, ofta belagd med hårda material (t.ex. volframkarbid) för förbättrad slitstyrka.
-Designad med en fullborrning eller en reducerad konfiguration, minimerar fullborrningen tryckfallet och möjliggör enkel rengöring.
4. Säten:
- Tillverkad av PTFE-, PEEK- eller metalltätningar, vilket ger utmärkt tätningsprestanda och kompatibilitet med högtemperatur och frätande media.
-Sätena säkerställer bubbeltät avstängning, även under högtrycksförhållanden.

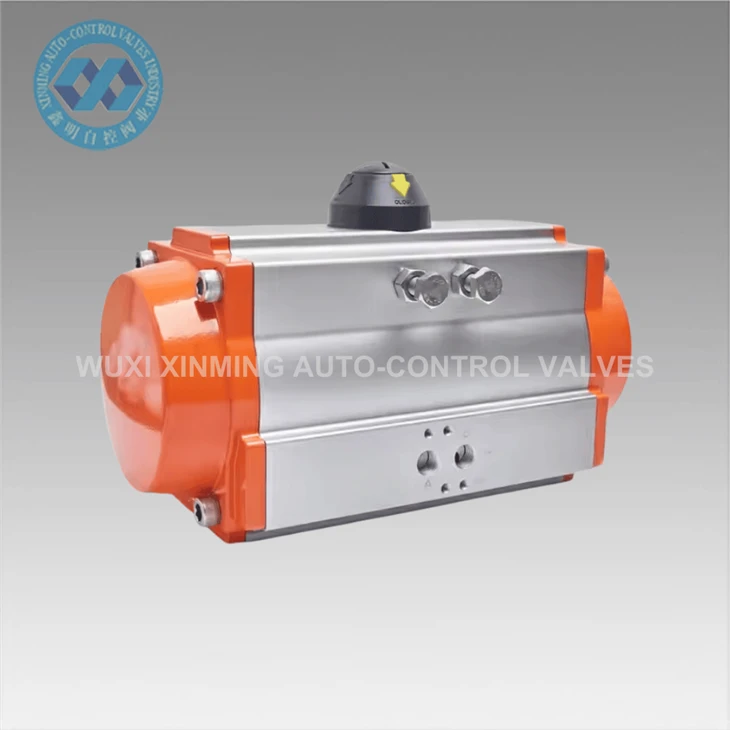

5. Pneumatisk ställdon:
- Ställdonet är tillverkad av aluminiumlegering eller rostfritt stål, vilket erbjuder lätt men ändå hållbar konstruktion.
-Finns i dubbelverkande eller fjäder-återgångskonfigurationer, vilket ger flexibilitet för olika operativa behov.
- utrustade med positioner, begränsningsomkopplare och magnetventiler för exakt kontroll och automatisering.
6. Tätningar och packningar:
-Högkvalitativa tätningar och packningar säkerställer läcksäker drift och motstånd mot slitage.
- Kompatibel med ett brett spektrum av temperaturer och tryck.
Arbetsprincip
Den pneumatiska utvidgade svetskulventilen fungerar på en enkel men ändå mycket effektiv mekanism, vilket säkerställer exakt flödeskontroll och tillförlitlighet:
1. Öppen position:
- När den pneumatiska ställdonet aktiveras roterar den stammen och bollen med 90 grader.
- Bollens borrning är i linje med rörledningen, vilket gör att media kan flyta igenom med minimal motstånd.
2. Stängd position:
- När ställdonet roterar stammen med 90 grader vänder bollen för att blockera flödet och pressar tätt mot sätena.
- Sätena säkerställer en bubbeltät tätning och förhindrar läckage.
3. Flödesreglering:
- Genom att delvis rotera bollen kan ventilen modulera flödet, vilket ger exakt kontroll för applikationer som kräver variabla flödeshastigheter.
