Samarbetsprincip
Kontrolllänk:
PLC/styrenhet → Solenoidventil ELEKTRISK SIGNAL → Tryckkanal Växling → Pneumatisk ställdonverkan (On/OFF/Justera).
Typisk process:
Magnetventilen får kraft, växlar gasbanan och tryckluften kommer in i ställdonskammaren;
Trycket skjuter kolven/membranet, vilket resulterar i mekanisk förskjutning;
Efter strömavbrott återställs magnetventilen, gasen släpps ut och ställdonet återgår till det initiala läget (fjäderavkastning eller omvänd gasförsörjning).
Kärnstrukturdesign
Magnetventilsektion
Ventilkroppstyp:
Tvåposition TEE (2/3): Kontrollera enkelverkande cylinder (enkelintag + avgaser).
Tvåposition femvägs (2/5): Kontrollera dubbla verkande cylindrar (dubbelintag + dubbel avgaser).
Körläge:
Direktåtgärd: Small Flow Direct Drive (snabbt svar, lämpligt för högfrekvent drift).
Pilotstyrd: Lufttrycksbidragning (stort flöde, högtrycksscenarier).
Särskild design:
Explosionssäkra spolar (ATEX-certifierade) för brandfarliga miljöer;
Låg effektförbrukning (0. 5W ~ 1W) för att förlänga batteritiden;
Manuell nödknapp (kan tvingas ändra gasvägen vid strömavbrott).
Matchande med ställdonet
Gränssnittsstandard: uppfyller ISO 15407 eller NFPA -specifikationer för att säkerställa snabb gasanslutning.
Flödesmatchning: Ventilens CV -värde måste uppfylla kraven på ställdonshastighet.

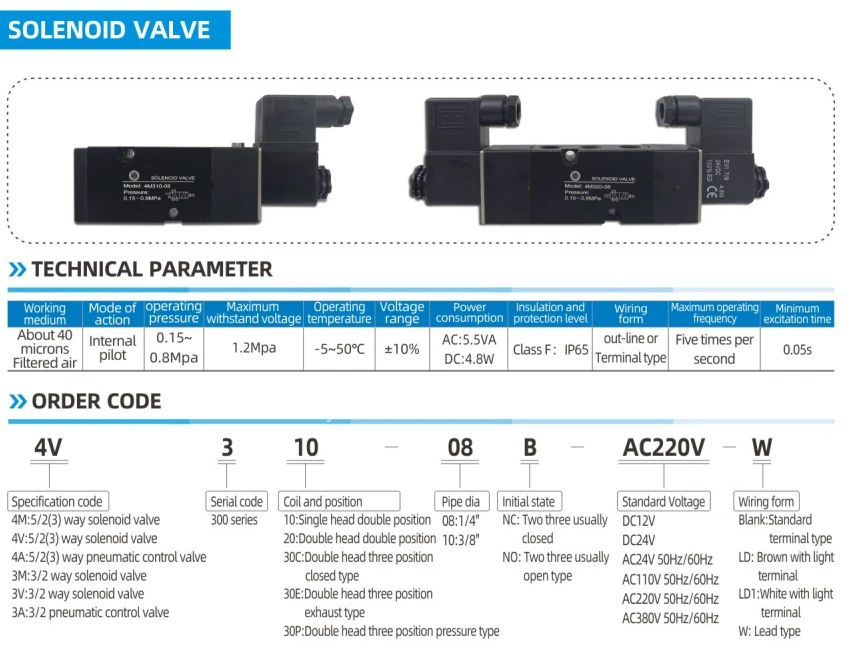

Viktiga prestationsparametrar
Spänningskompatibilitet: DC 24V (vanligtvis används i industrin), AC 220V (högeffektscenario).
Svarstid: mindre än eller lika med 50 ms (hög hastighetsventil kan nå 10 ms, vilket påverkar ställdonfrekvensen).
Arbetstryckområdet: {{0}}. 2 ~ 1.0MPa (allmän typ), högtrycksventilstöd 10MPA.
Skyddsklass: IP65 (dammtät och vattentät) lämplig för hårda arbetsförhållanden.
Cykelliv: större än eller lika med 10 miljoner gånger (industriell design med hög tillförlitlighet).
Typiska applikationsscenarier
Ventil Automatisk styrning:
Fjärröppning och stängning av oljeledningskulventilen;
Exakt flödeskontroll av regleringsventiler i kemiska växter.
Mekanisk handlingsenhet:
Automatisk produktionslinjeklämmcylinderklämma;
Materialtryckning och positionering av förpackningsmaskiner.
Säkerhetsinfångningssystem:
Klipp snabbt av lufttillförseln under Emergency Stäng (ESD);
Pneumatisk nödstängning av brandventilen.
