Produktbeskrivningar från leverantören

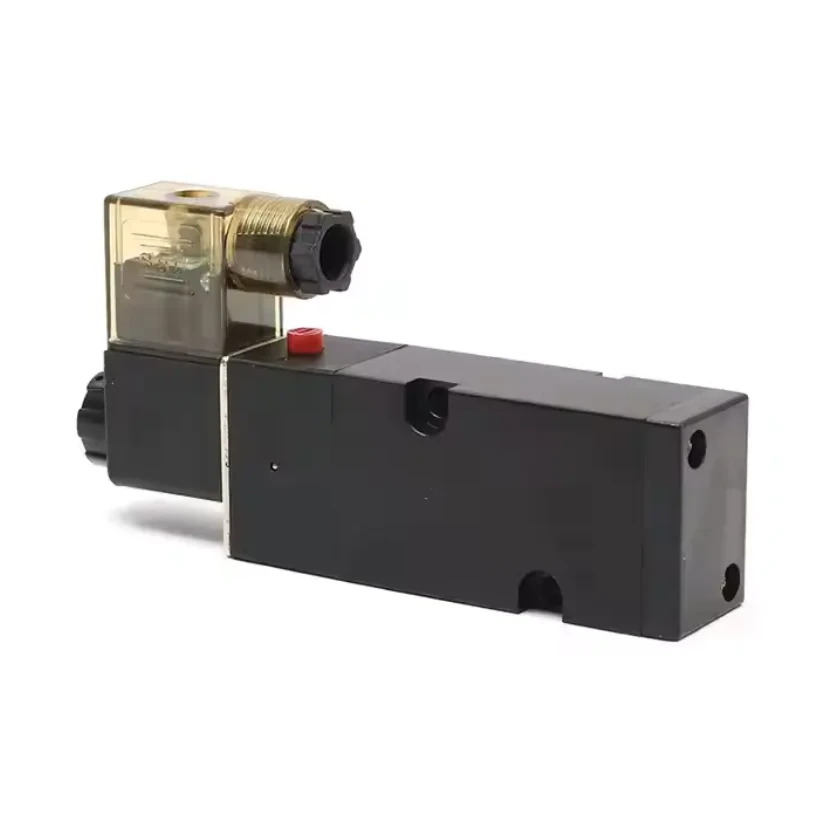

Solenoidventilen är kärnkontrollelementet i det pneumatiska systemet, som styr flödesriktningen och avstängningen av tryckluften genom den elektriska signalen, för att driva den linjära eller roterande rörelsen hos den pneumatiska ställdonet (såsom cylindern och ventilen). Essensen är den "elektroniska kontrollomkopplaren" för det pneumatiska ställdonet för att inse den exakta verkningskontrollen av automatiseringssystemet.
Samarbetsprincip
Kontrolllänk:
PLC/styrenhet → Solenoidventil ELEKTRISK SIGNAL → Tryckkanal Växling → Pneumatisk ställdonverkan (On/OFF/Justera).
Typisk process:
Magnetventilen får kraft, växlar gasbanan och tryckluften kommer in i ställdonskammaren;
Trycket skjuter kolven/membranet, vilket resulterar i mekanisk förskjutning;
Efter strömavbrott återställs magnetventilen, gasen släpps ut och ställdonet återgår till det initiala läget (fjäderavkastning eller omvänd gasförsörjning).
Kärnstrukturdesign
Magnetventilsektion
Ventilkroppstyp:
Tvåposition TEE (2/3): Kontrollera enkelverkande cylinder (enkelintag + avgaser).
Tvåposition femvägs (2/5): Kontrollera dubbla verkande cylindrar (dubbelintag + dubbel avgaser).
Körläge:
Direktåtgärd: Small Flow Direct Drive (snabbt svar, lämpligt för högfrekvent drift).
Pilotstyrd: Lufttrycksbidragning (stort flöde, högtrycksscenarier).
Särskild design:
Explosionssäkra spolar (ATEX-certifierade) för brandfarliga miljöer;
Låg effektförbrukning (0. 5W ~ 1W) för att förlänga batteritiden;
Manuell nödknapp (kan tvingas ändra gasvägen vid strömavbrott).
Matchande med ställdonet
Gränssnittsstandard: uppfyller ISO 15407 eller NFPA -specifikationer för att säkerställa snabb gasanslutning.
Flödesmatchning: Ventilens CV -värde måste uppfylla kraven på ställdonshastighet.
Urval och underhållspunkter
Nyckel till urval
Ställdonstyp: enkelverkande (våråtergång krävs) eller dubbelverkande (dubbel gasvägskontroll);
Driftsfrekvens: Välj direktverkande magnetventil i högfrekventa scener;
Miljökrav: Explosionssäker, antikorrosion, anpassningsförmåga för temperatur (-30 grad ~ 80 grad);
Energibesparingskrav: Låg effektförbrukning eller pulshållning för att minska energiförbrukningen.
Vanliga fel och lösningar
Spole Burn: Kontrollera spänningsstabiliteten för att undvika överbelastning;
Spole fastnat: Rengör regelbundet luftkällan (tillsätt filter), använd torr luft;
Luftläckage: Byt ut tätningsringen (NBR/FKM -material), kontrollera ventilens kroppsslitage.
Underhållsförslag
Månadskontroll av magnetventilens svarskänslighet;
Kvartalsvis rengöringsgas genom filtret;
Byt ut sårbara tätningar årligen.
