Magnetventiler är viktiga komponenter i ett brett spektrum av industrier, som styr flödet av vätskor och gaser med precision och effektivitet. Som leverantör av magnetventiler har jag själv sett hur dessa enheter är integrerade i otaliga applikationer. I den här bloggen kommer jag att fördjupa mig i arbetsprinciperna för magnetventiler, utforska vetenskapen bakom deras funktion och de olika typerna som finns på marknaden.
Grundläggande struktur för en magnetventil
I hjärtat av en magnetventil finns en elektromagnet, som är en spole av tråd lindad runt en kärna. När en elektrisk ström passerar genom spolen skapar den ett magnetfält. Detta magnetfält är den drivande kraften som gör att magnetventilen kan fungera. Ventilen består också av en ventilkropp, en kolv och en öppning genom vilken vätskan eller gasen strömmar.
Kolven är en rörlig komponent som vanligtvis är gjord av ett ferromagnetiskt material. Den är placerad inuti spolen och kan röra sig fritt inom ett begränsat område. Ventilkroppen inrymmer spolen, kolven och öppningen, och den är utformad för att rikta flödet av vätskan eller gasen.
Arbetsprincipen för en magnetventil
Manövreringen av en magnetventil kan beskrivas i två huvudlägen: strömförsörjt tillstånd och strömlöst tillstånd.
Strömlöst tillstånd
När det inte flyter någon elektrisk ström genom spolen är magnetventilen i strömlöst tillstånd. I detta tillstånd håller en fjäder eller annat mekaniskt organ kolven i ett visst läge. För en normalt stängd (NC) magnetventil trycks kolven mot öppningen, vilket blockerar flödet av vätska eller gas. För en normalt öppen (NO) magnetventil är kolven placerad bort från öppningen, vilket gör att vätskan eller gasen kan flöda fritt.
Energisatt tillstånd
När en elektrisk ström appliceras på spolen skapar den ett magnetfält. Den magnetiska kraften som genereras av fältet övervinner fjäderkraften (i de flesta fall) och flyttar kolven. I en normalt stängd magnetventil dras kolven bort från öppningen, öppnar ventilen och låter vätskan eller gasen strömma igenom. I en normalt öppen magnetventil trycks kolven mot öppningen, stänger ventilen och stoppar flödet.
Hastigheten med vilken ventilen öppnar och stänger beror på flera faktorer, inklusive styrkan på magnetfältet, kolvens massa och fjäderkraften.
Typer av magnetventiler och deras arbetsmekanismer
Det finns flera typer av magnetventiler, var och en med sin egen unika arbetsmekanism och tillämpning.
Direktverkande magnetventiler
Direktverkande magnetventiler är den enklaste typen. De arbetar direkt på ventilsätet, utan behov av ytterligare tryckskillnad. Den magnetiska kraften som genereras av spolen flyttar kolven direkt för att öppna eller stänga öppningen. Dessa ventiler är lämpliga för applikationer med låga flödeshastigheter och låga tryck. Till exempel används de ofta i småskaliga vattenkontrollsystem, som de i hushållsapparater.
Pilot - Manövrerade magnetventiler
Pilotstyrda magnetventiler är designade för applikationer med höga flöden och höga tryck. De använder en liten pilotventil för att kontrollera trycket i en kammare ovanför huvudventilskivan. När solenoiden aktiveras öppnas pilotventilen, vilket gör att trycket i kammaren sjunker. Denna tryckskillnad gör att huvudventilskivan öppnas, vilket gör att vätskan eller gasen kan flöda. När solenoiden är strömlös stängs pilotventilen och trycket i kammaren byggs upp, vilket stänger huvudventilen.
Tvåvägs magnetventiler
Tvåvägs magnetventiler har två portar: ett inlopp och ett utlopp. De används för att styra flödet av en vätska eller gas i en enda riktning. Dessa ventiler kan antingen vara normalt stängda eller normalt öppna, beroende på applikationskraven. Till exempel, i ett vattenförsörjningssystem, kan en tvåvägs normalt stängd magnetventil användas för att stoppa vattenflödet när strömmen är avstängd.
Trevägs magnetventiler
Trevägsmagnetventiler har tre portar och används för att avleda flödet av en vätska eller gas mellan två olika banor. De kan konfigureras på olika sätt, såsom normalt stängda, normalt öppna eller universella. Trevägsmagnetventiler används ofta i applikationer som luftkonditioneringssystem, där de används för att styra flödet av köldmedium.
Tillämpningar av magnetventiler
Magnetventiler kan användas i en mängd olika industrier.
Industriell automation
Inom industriell automation används magnetventiler för att styra flödet av vätskor och gaser i tillverkningsprocesser. De används i pneumatiska och hydrauliska system för att manövrera cylindrar, ställdon och andra komponenter. Till exempel, i en förpackningsmaskin, kan magnetventiler användas för att styra flödet av tryckluft för att manövrera gripdonen och tätningsmekanismerna.
Medicinsk utrustning
Inom det medicinska området används magnetventiler i anordningar som ventilatorer, dialysmaskiner och system för läkemedelstillförsel. De används för att kontrollera flödet av gaser och vätskor med hög precision, vilket säkerställer säkerheten och effektiviteten av medicinska behandlingar.
Vitvaror
I hushållsapparater används magnetventiler i tvättmaskiner, diskmaskiner och varmvattenberedare. De används för att kontrollera vattenflödet, vilket säkerställer att apparaterna fungerar effektivt.
Våra produkterbjudanden
Som leverantör av magnetventiler erbjuder vi ett brett utbud av högkvalitativa magnetventiler för att möta våra kunders olika behov. Det har vi110V magnetventil, som är lämpliga för applikationer där en 110V strömförsörjning är tillgänglig. Dessa ventiler är designade för att ge tillförlitlig prestanda och långvarig hållbarhet.

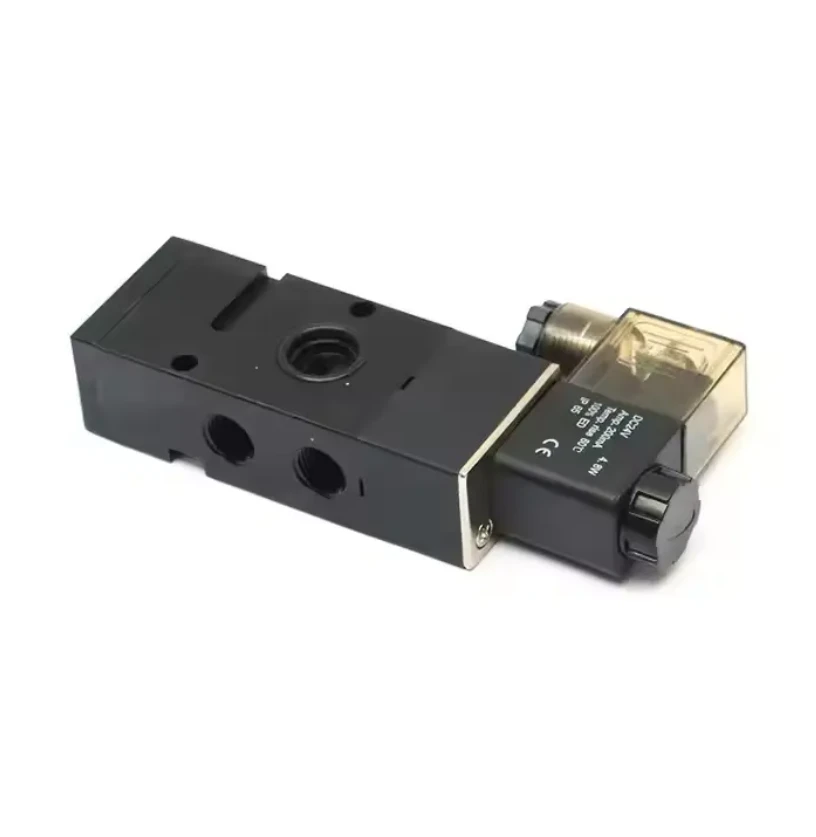

VårEnkel- och dubbelverkande pneumatisk ställdon magnetventilär idealiska för pneumatiska styrsystem. De är konstruerade för att ge exakt kontroll av flödet av tryckluft, vilket säkerställer smidig drift av pneumatiska ställdon.
För mekanisk utrustning som kräver speciell och hög precisionskontroll har viMekanisk utrustning Special, högprecision pneumatisk luftkontrollmagnetventil. Dessa ventiler är designade för att uppfylla de strikta kraven på mekanisk utrustning, vilket ger exakt och pålitlig kontroll av det pneumatiska luftflödet.
