Som en erfaren leverantör av fjärilsventiler förstår jag den kritiska betydelsen av att säkerställa korrekt funktion av varje komponent inom dessa väsentliga industriella enheter. En sådan avgörande komponent är ventilstammen, som spelar en viktig roll i driften och livslängden i en fjärilsventil. I det här blogginlägget vägledar jag dig genom processen att kontrollera ventilstammen för slitage, en uppgift som kan hjälpa till att förhindra dyra nedbrytningar och säkerställa fortsatt effektivitet för dina ventilsystem.
Förstå ventilstamens roll i en fjärilsventil
Innan du går in i inspektionsprocessen är det viktigt att förstå ventilstamens funktion. I en fjärilsventil ansluter stammen ställdonet till skivan, vilket gör att skivan kan rotera i ventilkroppen för att styra vätskeflödet. Stammen måste tåla betydande krafter under drift, inklusive vridmoment från ställdonet och trycket från vätskan. Med tiden kan dessa krafter orsaka slitage på stammen, vilket kan leda till minskad prestanda, läckage och till och med fullständig ventilfel.
Förbereder sig för inspektionen
Innan du börjar inspektera ventilstammen är det avgörande att vidta nödvändiga säkerhetsåtgärder. Se till att ventilen är i ett stängt läge och att systemet är depressurerat. Om ventilen är i ett levande system, följ alla lämpliga procedurer för lockout/tagout för att förhindra oavsiktlig drift.
Du behöver också några grundläggande verktyg för inspektionen, inklusive en ficklampa, en bromsok, en känslamätare och ett förstoringsglas. Dessa verktyg hjälper dig att undersöka stammen för tecken på slitage och mäta dess dimensioner exakt.
Visuell inspektion
Det första steget för att kontrollera ventilstammen för slitage är en visuell inspektion. Använd en ficklampa för att belysa stammen och leta efter alla uppenbara tecken på skador, till exempel repor, nicks eller korrosion. Var uppmärksam på de områden där stammen kontaktar ventilkroppen och ställdonet, eftersom det är de mest troliga platserna för slitage.
Om du märker några tecken på skador är det viktigt att bestämma orsaken. Repor och nicks kan orsakas av främmande föremål som kommer in i ventilen, medan korrosion kan vara resultatet av exponering för hårda kemikalier eller fukt. Att identifiera orsaken till skadan kan hjälpa dig att vidta åtgärder för att förhindra att den händer igen i framtiden.
Mäta stamdiametern
När du har slutfört den visuella inspektionen använder du en bromsok för att mäta stamens diameter på flera punkter längs dess längd. Jämför dessa mätningar med tillverkarens specifikationer för att avgöra om STEM har slitit utöver de acceptabla gränserna.
En sliten stam kommer vanligtvis att ha en mindre diameter än den ursprungliga specifikationen. Om stamdiametern är under den minsta tillåtna gränsen måste den bytas ut för att säkerställa ventilens korrekt funktion.
Kontroll för spel
En annan viktig aspekt av ventilstaminspektionen är att kontrollera om lek eller löshet. Använd en känslamätare för att mäta avståndet mellan stammen och ventilkroppen eller ställdonet. Överdriven lek kan indikera slitage på stam- eller parningskomponenterna, vilket kan leda till minskad ventilprestanda och ökat läckage.
Om du upptäcker att det finns överdrivet spel i STEM är det viktigt att bestämma orsaken. Det kan bero på slitage på stammen själv, eller det kan orsakas av slitna lager eller bussningar i ventilkroppen eller ställdonet. I båda fallen måste de slitna komponenterna bytas ut för att återställa ventilens korrekta funktion.
Inspekterar stamtätningarna
Stamtätningarna är en annan kritisk komponent i ventilen som kan påverkas av slitage. Kontrollera stamtätningarna för tecken på skador eller försämring, såsom sprickor, tårar eller överdrivet slitage. En skadad stamtätning kan tillåta vätska att läcka förbi stammen, vilket kan leda till minskad ventilprestanda och potentiella säkerhetsrisker.
Om du märker några tecken på skador på stamtätningarna måste de bytas ut. När du ersätter stamtätningarna är det viktigt att använda rätt typ och storlek på tätningen för att säkerställa en korrekt passform och förhindra läckage.
Utvärdera ställdonanslutningen
Anslutningen mellan ventilstammen och ställdonet är också ett viktigt område att inspektera. Kontrollera ställdonanslutningen för tecken på slitage, såsom lösa bultar eller slitna kopplingskomponenter. En lös eller sliten ställdonanslutning kan få ventilen att fungera oberoende eller inte alls.
Om du upptäcker att ställdonanslutningen är lös eller sliten måste den dras åt eller bytas vid behov. Se till att följa tillverkarens instruktioner när du gör några justeringar eller ersättningar till ställdonanslutningen.
När ska jag byta ventilspindel
Om du upptäcker att ventilstammen har slitit utöver de acceptabla gränserna eller om den visar tecken på betydande skador, måste den bytas ut. Att ersätta ventilstammen kan vara en komplex process, så det är viktigt att följa tillverkarens instruktioner noggrant.
I vissa fall kan det vara nödvändigt att ersätta andra komponenter i ventilen, såsom lager, bussningar eller stamtätningar, samtidigt som stammen. Detta kan bidra till att säkerställa ventilens korrekt funktion och förhindra framtida problem.
Förebyggande underhåll
Regelbundet förebyggande underhåll är nyckeln till att säkerställa långsiktig prestanda och tillförlitlighet för dina fjärilsventiler. Förutom att kontrollera ventilstammen för slitage är det viktigt att utföra andra underhållsuppgifter, såsom att smörja de rörliga delarna, inspektera ventilkroppen för skador och testa ställdonet.
Genom att följa ett regelbundet underhållsschema kan du identifiera och hantera potentiella problem innan de blir stora problem, vilket kan hjälpa till att förlänga livslängden på dina ventiler och minska driftsstopp.
Slutsats
Att kontrollera ventilstammen för slitage är en väsentlig del av att upprätthålla korrekt funktion av en fjärilsventil. Genom att följa stegen som beskrivs i detta blogginlägg kan du identifiera och ta itu med alla tecken på slitage eller skador innan de leder till kostsamma nedbrytningar eller säkerhetsrisker.

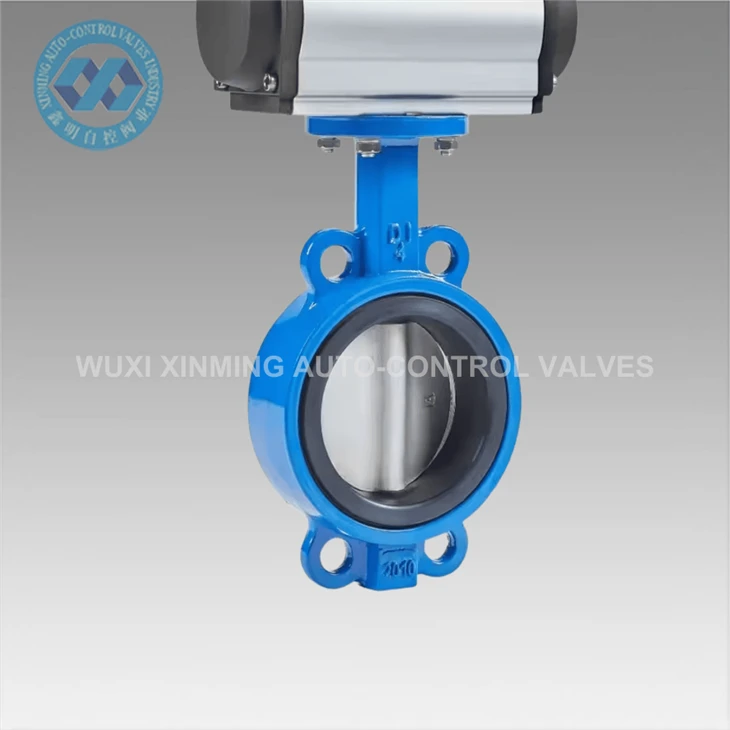

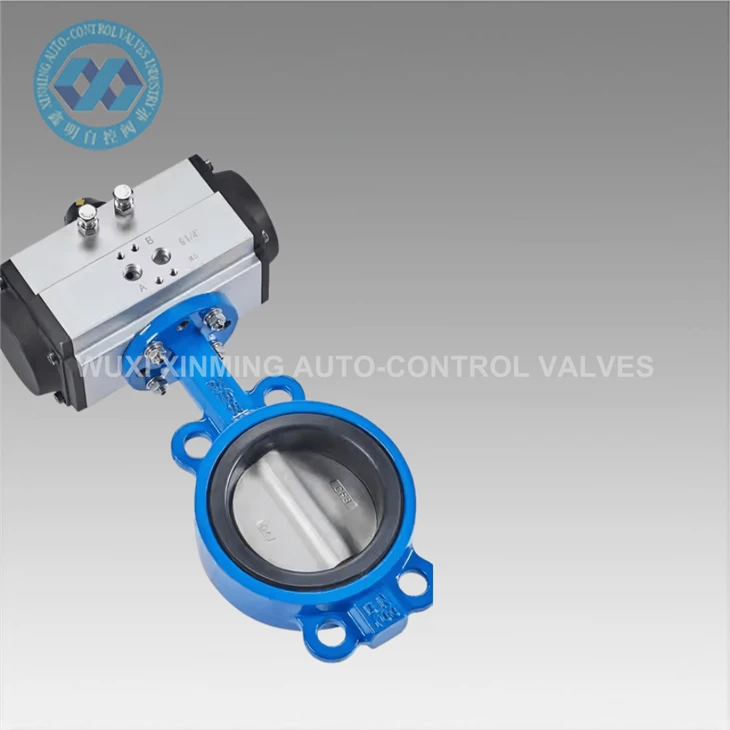

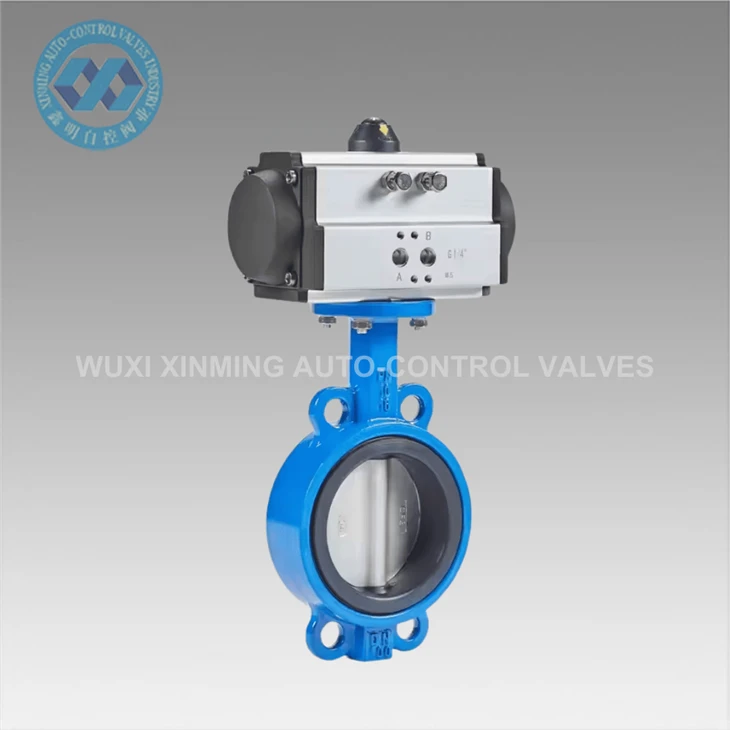

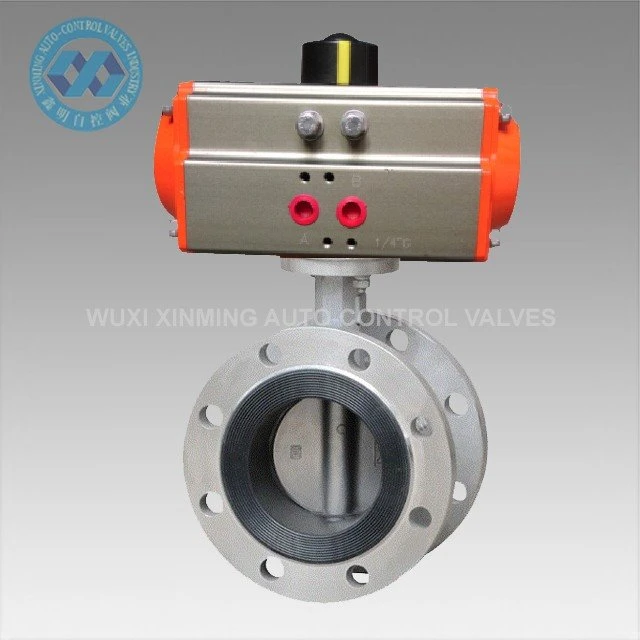

Hos vårt företag erbjuder vi ett brett utbud av högkvalitativa fjärilsventiler, inklusiveStälldon pneumatisk EPDM -flänsfjärilventil,FlänsfjärilventilochRostfritt stål SS304 316L pneumatisk fjärilsventil. Våra ventiler är utformade och tillverkade enligt högsta standarder, vilket säkerställer tillförlitlig prestanda och lång livslängd.
Om du har några frågor om att kontrollera ventilstammen för slitage eller om du är intresserad av att köpa en fjärilsventil, tveka inte att kontakta oss. Vårt team av experter är alltid tillgängligt för att ge dig den information och support du behöver.
Referenser
- Valve Manufacturers Association of America (VMAA). Ventilhandbok.
- ASME B16.34 - Ventiler - Flänsade, gängade och svetsade ände.
- API 609 - Fjärilsventiler, dubbel flänsad, luggtyp och skiva.
