Som en PVC -fjärilsventilleverantör har jag bevittnat första hand det intrikata förhållandet mellan ventilposition och flödet genom en PVC -fjärilsventil. Detta förhållande är inte bara grundläggande för en effektiv drift av vätskesystem utan också avgörande för industrier som förlitar sig på exakt flödeskontroll. I den här bloggen kommer vi att fördjupa effekterna av ventilpositionen på flödet och utforska de underliggande principerna, praktiska konsekvenser och verkliga applikationer.
Förstå PVC -fjärilsventiler
Innan vi diskuterar effekterna av ventilpositionen på flödet, låt oss kort förstå vad en PVC -fjärilsventil är. En PVC-fjärilsventil är en kvartsventil som använder en skiva ("fjärilen") för att reglera flödet av vätska genom ett rör. Skivan roterar på en axel, och genom att vrida ventilhandtaget eller ställdonet kan skivan placeras var som helst mellan helt öppen och helt stängd. Denna enkla men ändå effektiva design gör PVC -fjärilsventiler populära i ett brett spektrum av tillämpningar, inklusive vattenbehandling, bevattning, kemisk bearbetning och VVS -system.
Grunderna för flödeskontroll
Flödeskontroll är processen för att reglera volymen, trycket och hastigheten för en vätska som strömmar genom ett rör. I samband med en PVC -fjärilsventil uppnås flödeskontroll genom att justera ventilskivans position. När skivan är helt öppen är den parallell med flödesriktningen, vilket möjliggör maximalt flöde genom ventilen. Omvänt, när skivan är helt stängd, är den vinkelrätt mot flödesriktningen och blockerar flödet helt.
Förhållandet mellan ventilposition och flöde är inte linjärt. Vid låga ventilöppningar kan en liten förändring i ventilpositionen resultera i en betydande förändring i flödeshastigheten. När ventilen närmar sig det helt öppna läget blir förändringen i flödeshastigheten mindre uttalad för samma förändring i ventilpositionen. Detta icke-linjära förhållande beror på de komplexa flödesmönstren runt ventilskivan och det resulterande tryckfallet över ventilen.
Effekter av ventilposition på flödet
1. Flödeshastighet
Den mest uppenbara effekten av ventilpositionen på flödet är förändringen i flödeshastigheten. Som nämnts tidigare är flödeshastigheten maximal när ventilen är helt öppen och noll när ventilen är helt stängd. Mellan dessa två ytterligheter är flödeshastigheten proportionell mot det effektiva tvärsnittsområdet för ventilöppningen. Det effektiva tvärsnittsområdet bestäms av ventilskivans position och ventilkroppens form.
Till exempel, när ventilen är delvis öppen, skapar skivan en begränsning i flödesvägen, vilket minskar det effektiva tvärsnittsområdet och därmed flödeshastigheten. Begränsningsgraden beror på skivans vinkel relativt flödesriktningen. En mindre vinkel (närmare helt öppen) resulterar i ett större effektivt tvärsnittsarea och en högre flödeshastighet, medan en större vinkel (närmare helt stängd) resulterar i ett mindre effektivt tvärsnittsområde och en lägre flödeshastighet.
2. Tryckfall
En annan viktig effekt av ventilpositionen på flödet är tryckfallet över ventilen. Tryckfall är skillnaden i tryck mellan ventilens uppströms och nedströmssidor. När ventilen är helt öppen är tryckfallet minimalt eftersom flödesvägen är relativt obegränsad. När ventilen är stängd ökar emellertid tryckfallet på grund av det ökade motståndet mot flödet orsakat av ventilskivan.
Tryckfallet över en PVC -fjärilsventil påverkas av flera faktorer, inklusive ventilstorleken, ventilpositionen, flödeshastigheten och fluidegenskaperna. I allmänhet ökar tryckfallet med minskande ventilöppning och ökande flödeshastighet. Överdriven tryckfall kan leda till energiförluster, minskad systemeffektivitet och potentiella skador på ventilen och andra komponenter i systemet.
3. Flödes turbulens
Ventilposition påverkar också flödeturbulensen i ventilen och nedströmsröret. Turbulens är den oregelbundna och kaotiska rörelsen hos vätskepartiklar, vilket kan orsaka brus, vibrationer och erosion. När ventilen är helt öppen är flödet relativt laminärt (smidigt och ordnat), vilket resulterar i minimal turbulens. Men när ventilen är stängd blir flödet mer turbulent på grund av separationen av flödet från ventilskivan och bildningen av virvel och virvlar.
Graden av turbulens beror på ventilpositionen, flödeshastigheten och ventilkonstruktionen. I vissa tillämpningar, såsom i rörledningar som transporterar slipande vätskor, kan överdriven turbulens orsaka betydande erosion av ventilskivan och rörväggarna, vilket leder till för tidigt fel i ventilen och systemet.
Praktiska konsekvenser och tillämpningar
1. Flödesreglering
Möjligheten att styra flödeshastigheten genom att justera ventilpositionen gör PVC -fjärilsventiler idealiska för applikationer där exakt flödesreglering krävs. I vattenreningsverk används till exempel PVC -fjärilsventiler för att kontrollera vattenflödet genom olika behandlingsprocesser, såsom filtrering, desinfektion och sedimentation. Genom att justera ventilpositionen kan operatörerna se till att rätt mängd vatten strömmar genom varje process, vilket optimerar behandlingseffektiviteten och vattenkvaliteten.
2. On/Off Control
Förutom flödesreglering används PVC -fjärilsventiler också ofta för ON/OFF -kontroll. När ventilen är helt öppen tillåter den vätskan att flyta fritt genom röret, och när ventilen är helt stängd stoppar den flödet helt. Detta gör PVC -fjärilsventiler lämpliga för applikationer där en enkel och pålitlig på/av -kontroll behövs, till exempel i bevattningssystem, där ventilen kan användas för att slå på och stänga av vattenförsörjningen efter behov.
3. Isolering
PVC -fjärilsventiler kan också användas för isoleringsändamål. I ett rörledningssystem används isoleringsventiler för att isolera en del av rörledningen för underhåll, reparation eller inspektion. Genom att stänga isoleringsventilen kan flödet av vätska till den isolerade sektionen stoppas, vilket gör att underhållsarbetet kan utföras säkert. PVC -fjärilsventiler används ofta som isoleringsventiler på grund av deras snabba stängningstid och pålitliga tätningsprestanda.
Verkliga exempel
För att illustrera de praktiska effekterna av ventilposition på flödet, låt oss överväga några verkliga exempel.
1. Kemisk bearbetningsanläggning
I en kemisk bearbetningsanläggning används PVC -fjärilsventiler för att kontrollera flödet av olika kemikalier genom olika stadier i produktionsprocessen. I ett reaktionsfartyg används till exempel en PVC -fjärilsventil för att styra flödet av reaktanter i kärlet. Genom att justera ventilpositionen kan operatören styra reaktionshastigheten och se till att reaktionen fortsätter med önskad hastighet.
2. HVAC -system
I ett HVAC -system (uppvärmning, ventilation och luftkonditionering) används PVC -fjärilsventiler för att kontrollera flödet av luft eller vatten genom systemet. I ett kylt vattensystem används till exempel en PVC -fjärilsventil för att styra flödet av kylt vatten till lufthanteringsenheterna. Genom att justera ventilpositionen kan operatören styra luftens temperatur och fuktighet i byggnaden och säkerställa en bekväm och hälsosam inomhusmiljö.
3. Vattenfördelningssystem
I ett vattenfördelningssystem används PVC -fjärilsventiler för att styra vattenflödet genom rören. Till exempel, i en vattenhuvud, används en PVC -fjärilsventil för att styra vattenflödet till olika stadsdelar eller distrikt. Genom att justera ventilpositionen kan vattenverktyget säkerställa att vattnet fördelas jämnt och effektivt i hela systemet.
Slutsats
Sammanfattningsvis har ventilpositionen en betydande effekt på flödet genom en PVC -fjärilsventil. Genom att justera ventilpositionen kan operatörerna styra flödeshastigheten, tryckfallet och flödesturbulensen, som är väsentliga för effektiv drift av vätskesystem. PVC-fjärilsventiler används ofta i olika branscher för flödesreglering, ON/OFF-kontroll och isoleringsändamål tack vare deras enkla design, pålitliga prestanda och kostnadseffektivitet.

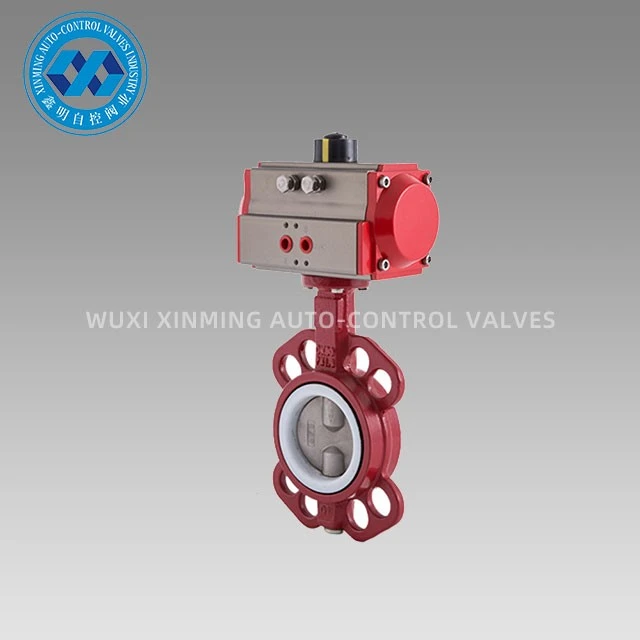

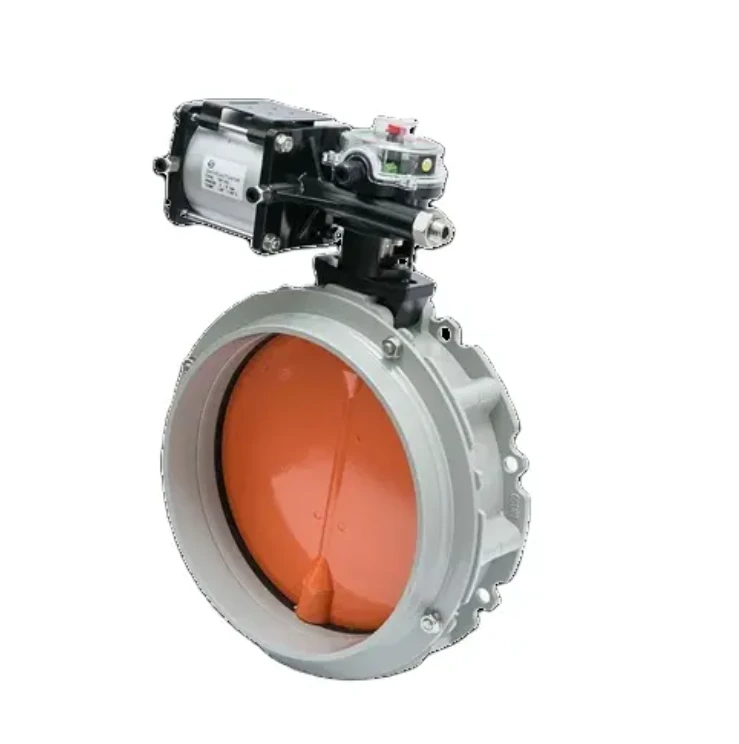

Om du letar efter högkvalitativa PVC-fjärilsventiler för din applikation, erbjuder vi ett brett utbud av produkter, inklusivePenumatisk ställdon duktil järnskiva fjärilsventil,Pneumatisk dammaluminiumfjärilventilochPVC -fjärilsventil med pneumatisk ställdon. Våra ventiler är utformade och tillverkade för att uppfylla de högsta standarderna för kvalitet och prestanda, vilket säkerställer tillförlitlig drift och lång livslängd.
Vi inbjuder dig att kontakta oss för att diskutera dina specifika krav och utforska hur våra PVC -fjärilsventiler kan tillgodose dina behov. Vårt erfarna säljteam är redo att hjälpa dig med produktval, teknisk support och rådgivning. Låt oss arbeta tillsammans för att uppnå effektiv och pålitlig flödeskontroll i ditt system.
Referenser
- Miller, RW (1996). Flödesmätningsteknikhandbok. McGraw-Hill.
- Streeter, VL, & Wylie, EB (1981). Flytande mekanik. McGraw-Hill.
- Idelchik, IE (1994). Handbok för hydraulisk resistens. CRC Press.
