Som leverantör av mjuka tätningsbollventiler har jag sett från första hand vikten av att behärska öppnings- och stängningsmekanismerna för dessa väsentliga komponenter. Mjuka tätningsbollventiler används ofta i olika branscher, från vattenbehandling till kemisk bearbetning på grund av deras pålitliga tätningsprestanda och enkel drift. I det här blogginlägget delar jag några insikter om hur man kan kontrollera öppningen och stängningen av en mjuk tätningsbollventil effektivt.
Förstå grunderna i mjuka tätningsbollventiler
Innan du går in i kontrollmetoderna är det avgörande att förstå grundläggande struktur och arbetsprincip för en mjuk tätningsbollventil. En typisk mjukförsäljningsbollventil består av en boll med en borrning, en stam, en plats och en kropp. Bollen är kärnkomponenten som styr flödet av vätska. När bollen roteras 90 grader är borrningen i linje med flödesvägen, vilket gör att vätska kan passera (öppet läge). Omvänt, när bollen roteras tillbaka 90 grader, är borrningen vinkelrätt mot flödesvägen, vilket blockerar vätskeflödet (stängt läge).
Den mjuka tätningen, vanligtvis tillverkad av material som PTFE (polytetrafluoroetylen) eller NBR (nitril butadiengummi), ger en tät tätning mellan bollen och sätet, vilket förhindrar läckage. Denna tätningsmekanism gör mjuka tätningsbollventiler lämpliga för applikationer där nollläckage krävs.
Manuell kontroll
Manuell styrning är den enklaste och mest enkla metoden för att använda en mjuk tätningskulventil. Det handlar om att använda ett handhjul eller en spak för att rotera stammen, som i sin tur roterar bollen. Manuell kontroll används ofta i småskaliga applikationer eller där automatisering inte är nödvändig.
För att öppna en manuellt manövrerad mjukbesegelbollventil, vrid handhjulet eller spaken medurs (i de flesta fall) tills ventilen når det helt öppna läget. Du kan vanligtvis känna ett litet motstånd när ventilen är helt öppen, vilket indikerar att bollen är i linje med flödesvägen. För att stänga ventilen, vrid handhjulet eller spaken moturs tills ventilen är helt stängd. Återigen kan du känna en liten ökning av motståndet när ventilen är helt avstängd.
Manuell kontroll har sina fördelar, såsom enkelhet, låg kostnad och enkelt underhåll. Men det har också begränsningar, särskilt i storskaliga eller högtrycksapplikationer, där manuell drift kan vara tidskrävande och fysiskt krävande.
Elektrisk manövrering
Elektrisk manövrering är ett populärt val för att styra mjuka tätningsbollventiler i industriella miljöer. Ett elektriskt ställdon är en anordning som omvandlar elektrisk energi till mekanisk rörelse för att öppna och stänga ventilen. Det erbjuder flera fördelar, inklusive exakt kontroll, fjärrdrift och förmågan att integrera med automatiseringssystem.
Det finns två huvudtyper av elektriska ställdon: Multi-Turn och Quarter-Turn. Multi-svängande ställdon används för ventiler som kräver att flera rotationer av stammen öppnas eller stängs, medan kvartalsvarv är utformade för ventiler som bara behöver en 90-graders rotation, såsom mjukbalskulventiler.
För att driva en mjuklätskulventil med ett elektriskt ställdon behöver du vanligtvis ansluta ställdonet till en kraftkälla och ett styrsystem. Kontrollsystemet kan vara en enkel på/av -omkopplare eller en mer sofistikerad programmerbar logikstyrenhet (PLC) som möjliggör exakt kontroll av ventilens öppnings- och stängningshastighet, position och tidpunkt.
När du använder ett elektriskt ställdon är det viktigt att se till att ställdonet är korrekt storlek och konfigurerad för ventilen. Detta inkluderar att välja lämplig vridmomentgradering, hastighet och spänning för att matcha ventilens krav. Dessutom är regelbundet underhåll och inspektion av ställdonet nödvändigt för att säkerställa dess pålitliga drift.
Pneumatisk manövrering
Pneumatisk manövrering är en annan vanlig metod för att styra mjuka tätningsbollventiler. Ett pneumatiskt ställdon använder tryckluft för att generera den kraft som behövs för att öppna och stänga ventilen. Det är känt för sin snabba responstid, höga vridmomentproduktion och lämplighet för farliga miljöer.
Pneumatiska ställdon kan vara antingen dubbelverkande eller fjäder-return. Dubbelverkande ställdon använder tryckluft för att både öppna och stänga ventilen, medan fjäderavkastningsmanövrar använder tryckluft för att öppna ventilen och en fjäder för att stänga den.
För att använda en mjuklätskulventil med ett pneumatiskt ställdon måste du ansluta ställdonet till en tryckluftsförsörjning och en styrventil. Kontrollventilen reglerar flödet av tryckluft till ställdonet, så att du kan styra ventilens öppning och stängning.
En av de viktigaste fördelarna med pneumatisk aktivering är dess förmåga att tillhandahålla misslyckad drift. I händelse av strömavbrott eller förlust av tryckluft stänger en fjäderförvaltare automatiskt ventilen, vilket förhindrar flödet av vätska. Denna funktion gör pneumatisk manövrering till ett populärt val i applikationer där säkerhet är högsta prioritet.
Hydraulisk manövrering
Hydraulisk manövrering används vanligtvis i applikationer där högt vridmoment och exakt kontroll krävs, till exempel i storskaliga industriella processer eller offshore olje- och gasoperationer. Ett hydrauliskt ställdon använder hydraulisk vätska för att generera den kraft som behövs för att öppna och stänga ventilen.
Hydrauliska aktiveringssystem består av en hydraulpump, en styrventil och ett ställdon. Den hydrauliska pumpen pressar den hydrauliska vätskan, som sedan riktas till ställdonet av kontrollventilen. Ställdonet omvandlar den hydrauliska energin till mekanisk rörelse för att öppna och stänga ventilen.
Hydraulisk aktivering erbjuder flera fördelar, inklusive hög kraftproduktion, exakt kontroll och förmågan att arbeta i hårda miljöer. Det kräver emellertid också ett mer komplext och dyrt system jämfört med andra manövreringsmetoder, och korrekt underhåll är avgörande för att säkerställa dess pålitliga drift.
Att välja rätt manövreringsmetod
När du väljer en manövreringsmetod för en mjuk tätningsbollventil måste flera faktorer beaktas, inklusive applikationskraven, storleken och typen av ventilen, driftsmiljön och budgeten.
- Ansökningskrav:Tänk på flödeshastigheten, trycket, temperaturen och mediet för vätskan som styrs. Till exempel, i applikationer där snabb öppning och stängning krävs, kan pneumatisk eller elektrisk manövrering vara mer lämplig. I applikationer där högt vridmoment behövs kan hydraulisk manövrering vara det bästa valet.
- Ventilstorlek och typ:Ventilens storlek och typ kan också påverka valet av manövreringsmetod. Större ventiler kräver vanligtvis mer vridmoment för att fungera, så ett kraftfullare ställdon kan behövas. Dessutom kan vissa ventiler ha specifika krav för manövrering, till exempel en viss typ av anslutning eller montering.
- Operationsmiljö:Driftsmiljön, inklusive faktorer som temperatur, luftfuktighet och närvaron av farliga ämnen, kan påverka manöverdonets prestanda och hållbarhet. I en frätande miljö kan till exempel ett rostfritt stål eller belagt ställdon krävas. I ett farligt område kan en explosionssäker ställdon vara nödvändig.
- Budget:Kostnaden för aktiveringssystemet är också ett viktigt övervägande. Manuell kontroll är det mest kostnadseffektiva alternativet, men det kanske inte är lämpligt för alla applikationer. Elektriska, pneumatiska och hydrauliska aktiveringssystem kan variera avsevärt i kostnaden beroende på ställdonets storlek, typ och funktioner.
Slutsats
Att kontrollera öppningen och stängningen av en mjuk tätningskulventil är avgörande för att säkerställa en effektiv och tillförlitlig drift av olika industriella processer. Genom att förstå de olika manövreringsmetoderna som finns tillgängliga och välja rätt för din applikation kan du optimera prestandan för din ventil och minimera risken för läckage och andra problem.
Som leverantör av mjuka tätningsbollventiler erbjuder vi ett brett utbud av produkter och aktiveringsalternativ för att tillgodose dina specifika behov. Oavsett om du behöver en manuellt manövrerad ventil för en småskalig applikation eller ett automatiserat system för en stor industrianläggning, har vi expertis och erfarenhet för att ge dig rätt lösning.
Om du är intresserad av att lära dig mer om våra mjuka tätningsbollventiler eller har några frågor om ventilkontroll, tveka inte attkontakta oss. Vårt team av experter är redo att hjälpa dig med dina upphandlingsbehov och hjälpa dig att hitta den bästa ventilen för din applikation.
Referenser
- "Valve Handbook" av Clark Wright.
- "Industrial Valves: A Practical Guide" av Tom Jenkins.
- Tillverkarens manualer och teknisk dokumentation för mjuka tätningsbollventiler och ställdon.
För mer information om våra produkter kan du kolla in följande länkar:
- Kina flödeskontrollventil med NELES NE724 NE726 Ventilpositioner

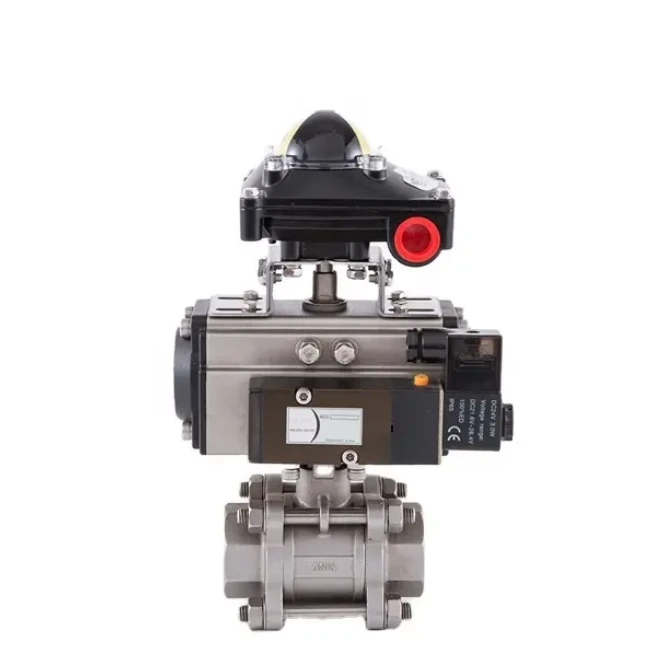

- Pneumatisk isolerad kulventil
