Kulventiler är viktiga komponenter i olika industriella tillämpningar, vilket ger tillförlitlig avstängning och flödeskontroll. Effektiviteten och effektiviteten hos en kulventil beror till stor del på dess ställdon, som är ansvarig för att öppna och stänga ventilen. Som en ledande kullventilleverantör förstår vi vikten av att välja rätt ställdon för dina specifika behov. I det här blogginlägget kommer vi att utforska de olika typerna av bollventilmanöverdon som finns på marknaden.
Manuella ställdon
Manuella ställdon är de enklaste och mest kostnad - effektiva typen av kullventilaktuatorer. De drivs för hand, vanligtvis med en spak eller ett handhjul.
Spakman
Spakmanöverdon används ofta för små till medelstora kulsventiler. De ger en snabb 90 -graders sväng för att öppna eller stänga ventilen. Spaken kan enkelt flyttas av en operatör, vilket gör den idealisk för applikationer där ventiler måste justeras ofta. Till exempel, i en laboratorieinställning där en liten skala vätskekontroll krävs, är spaken - aktiverade kulventiler ett populärt val.
Handledare
Handhjulsaktuatorer är lämpliga för större kullventiler eller ventiler som kräver mer vridmoment för att fungera. Genom att rotera handhjulet kan operatören gradvis öppna eller stänga ventilen. Handhjul - Aktuerade kulventiler används ofta i industriella processer där exakt kontroll är nödvändig, till exempel i kemiska växter eller vattenbehandlingsanläggningar.
En av fördelarna med manuella ställdon är deras enkelhet och låga kostnader. De kräver ingen extern strömkälla, vilket gör dem tillförlitliga i områden där strömförsörjningen är instabil eller inte tillgänglig. Manuell drift kan emellertid vara arbetskraft - intensiv, särskilt för stora ventiler eller i applikationer där ventiler måste användas ofta.
Pneumatiska ställdon
Pneumatiska ställdon använder tryckluft för att använda kulventilen. De används allmänt i industriella tillämpningar på grund av deras höghastighetsdrift, tillförlitlighet och förmåga att tillhandahålla en stor mängd vridmoment.
Dubbel - fungerande pneumatiska ställdon
Dubbel - verkande pneumatiska ställdon använder tryckluft för att både öppna och stänga ventilen. När luft levereras till den ena sidan av ställdonet öppnas ventilen och när luft levereras till den andra sidan stängs ventilen. Denna typ av ställdon är lämplig för applikationer där snabb och exakt kontroll av ventilpositionen krävs. Till exempel i en tillverkningsanläggning där flödet av en vätska eller gas måste justeras snabbt som svar på en förändring i produktionsförhållandena.
Vår - Return Pneumatic Actuators
Vår - Return Pneumatic Actuators använder tryckluft för att öppna ventilen och en fjäder för att stänga den. I händelse av förlust av lufttryck stänger fjädern automatiskt ventilen, vilket ger en misslyckad funktion. Detta gör dem idealiska för applikationer där säkerhet är ett problem, till exempel i olje- och gasledningar.
Pneumatiska ställdon är relativt enkla att installera och underhålla. De är också lämpliga för användning i farliga miljöer eftersom de inte producerar elektriska gnistor. De kräver emellertid en pålitlig tryckkälla, vilket kan öka systemets totala kostnad.
Elektriska ställdon
Elektriska ställdon använder en elmotor för att använda kulventilen. De erbjuder exakt kontroll och kan enkelt integreras i automatiserade styrsystem.
Multi - Turn Electric Actuators
Multi - Turn Electric Actuators används för ventiler som kräver att flera varv för att öppna eller stängas, såsom stora diameterskulventiler. Den elektriska motorn driver en växellåda, som i sin tur roterar ventilstammen. Dessa ställdon kan tillhandahålla högt vridmoment och kan användas i applikationer där exakt positionering krävs.
Kvartal - Turn Electric Actuators
Kvartal - Turn Electric Actuators är designade för kulventiler som kräver en 90 -graders sväng för att öppna eller stänga. De är kompakta och kan användas i ett brett utbud av applikationer, från småskaliga bostads VVS till stora skala industriella processer.
Elektriska ställdon erbjuder flera fördelar, inklusive exakt kontroll, enkel integration med automatiseringssystem och förmågan att arbeta på avlägsna platser. De kräver emellertid en pålitlig elektrisk kraftkälla, och deras initiala kostnad är vanligtvis högre än för pneumatiska eller manuella ställdon.
Hydrauliska ställdon
Hydrauliska ställdon använder hydraulvätska för att använda kulventilen. De kan tillhandahålla mycket högt vridmoment, vilket gör dem lämpliga för stora skala industriella applikationer.
Linjära hydrauliska ställdon
Linjära hydrauliska ställdon omvandlar hydrauliskt tryck till linjär rörelse för att öppna eller stänga ventilen. De används ofta i applikationer där en stor styrka måste appliceras på kort avstånd, till exempel i tunga industriella ventiler.
Roterande hydrauliska ställdon
Rotary hydrauliska ställdon omvandlar hydrauliskt tryck till rotationsrörelse. De används ofta för kulventiler som kräver en 90 -graders sväng för att öppna eller stänga. Rotary hydrauliska ställdon kan tillhandahålla högt vridmoment och är lämpliga för applikationer där snabb drift krävs.
Hydrauliska ställdon är kända för sin höga effekt och tillförlitlighet. De kräver emellertid en hydraulisk kraftenhet, som kan vara komplex och dyr att installera och underhålla.
Välja rätt ställdon
När du väljer en kullventilmanöverdon måste flera faktorer beaktas.
Ventilstorlek och vridmomentkrav

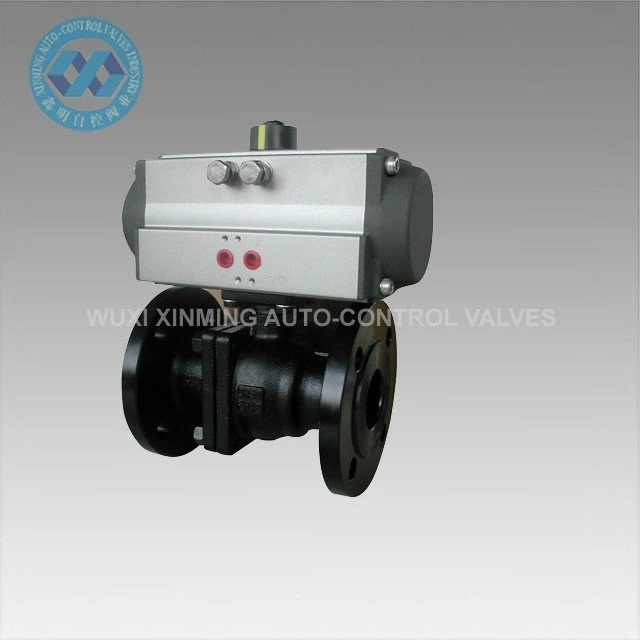

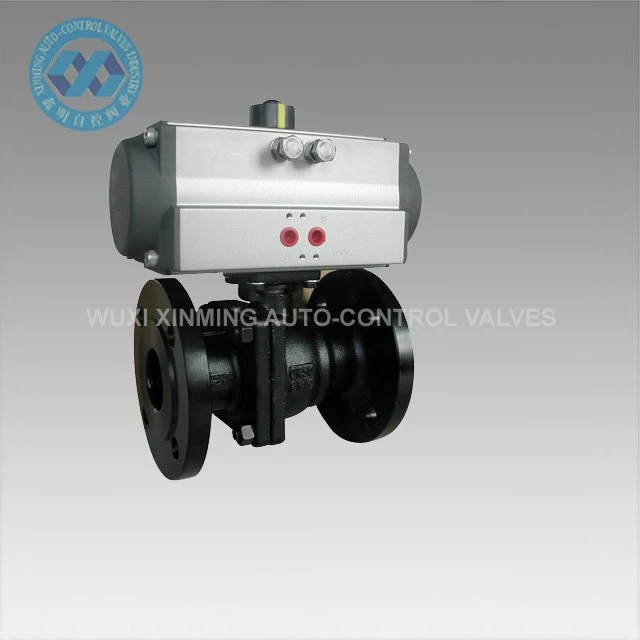

Storleken på kulventilen och vridmomentet som krävs för att använda det är viktiga faktorer. Större ventiler kräver vanligtvis ställdon med högre vridmomentutgång. Till exempel kan en stor diameter [WCB-kulventil] ((/bollventil/wcb-ball-valve.html) behöva ett hydrauliskt eller elektriskt ställdon för att ge det nödvändiga vridmomentet.
Operationsmiljö
Driftsmiljön spelar också en avgörande roll i val av ställdon. I farliga miljöer, såsom de med explosiva gaser eller kemikalier, kan pneumatiska eller hydrauliska ställdon föredras eftersom de inte producerar elektriska gnistor. I områden med instabil strömförsörjning kan manuella eller pneumatiska ställdon vara mer lämpliga.
Kontrollkrav
Den kontrollnivå som krävs är en annan viktig övervägning. Om exakt kontroll av ventilpositionen behövs kan elektriska ställdon vara det bästa valet. För applikationer där snabb på drift krävs kan pneumatiska eller hydrauliska ställdon vara mer lämpliga.
Kosta
Kostnad är alltid en faktor i alla inköpsbeslut. Manuella ställdon är det mest kostnad - effektiva alternativet följt av pneumatiska ställdon. Elektriska och hydrauliska ställdon är i allmänhet dyrare, men de erbjuder ytterligare funktioner och kapaciteter.

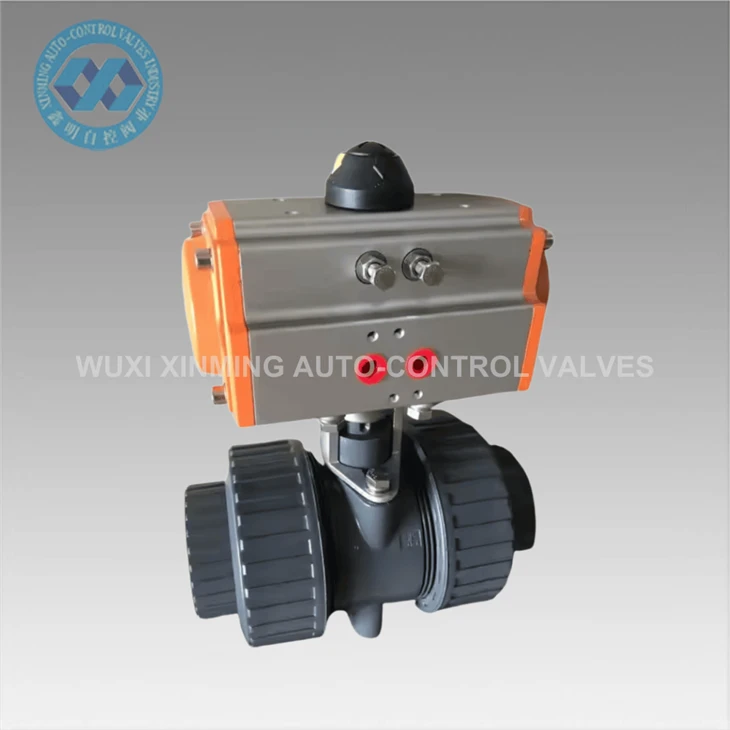

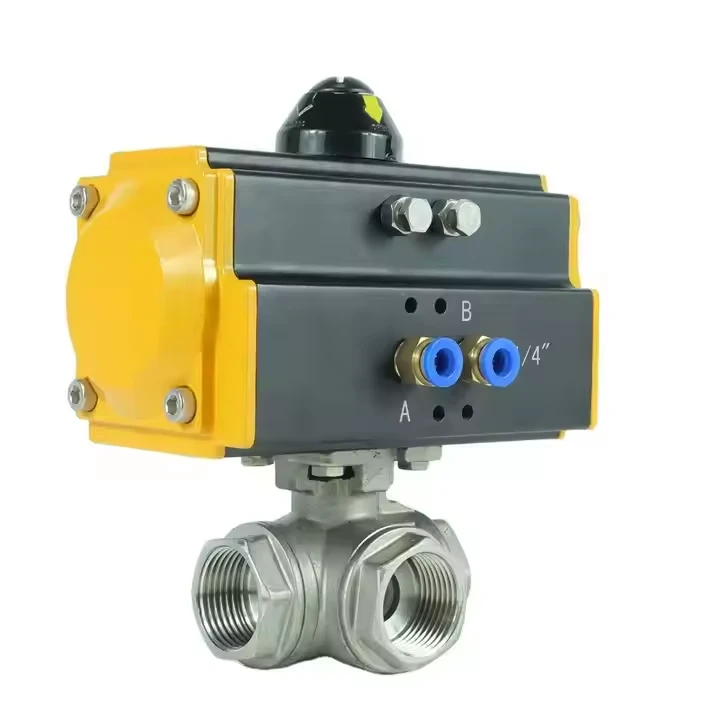

As a ball valve supplier, we offer a wide range of ball valves, including [Economical Soft - seal Ball Valve]((/ball-valve/economical-soft-seal-ball-valve.html) and [Double Sleeve Polyvinyl Chloride Ball Valve]((/ball-valve/double-sleeve-polyvinyl-chloride-ball-valve.html), along with various types of actuators to meet your specifika behov.
Om du är intresserad av våra kulventiler och ställdon, inbjuder vi dig att kontakta oss för ytterligare diskussion. Vårt team av experter är redo att hjälpa dig att välja rätt produkter för din applikation och ge dig en konkurrenskraftig offert.
Referenser
- "Valve Handbook", av Tom G. Shouse.
- "Industrial Valves: Selection and Sizing", av MK Razdan.
- Olika tekniska dokument från ledande ventiltillverkare.
