Att installera en fjärilsventil i en vertikal rörledning är en uppgift som kräver noggrann planering och utförande. Som en pålitlig leverantör av klackspjällventiler har vi lång erfarenhet inom detta område och är här för att guida dig genom processen. I det här blogginlägget går vi igenom stegen för att installera en vridspjällsventil i en vertikal pipeline, från förberedelse till slutlig testning.
Steg 1: Förberedelser
Innan du börjar installationsprocessen måste du samla alla nödvändiga material och verktyg. Detta inkluderar själva klackfjärilsventilen, rörledningskomponenterna, packningar, bultar, muttrar, en momentnyckel, en rörskärare, en fil och alla andra verktyg som är specifika för din installation.
Se till att ventilen och alla rörledningskomponenter är rena och fria från skräp som kan störa installationen eller driften av ventilen. Kontrollera dimensionerna på ventilen och rörledningen för att säkerställa att de är kompatibla. Ventilen ska passa tätt in i rörledningen och flänshålen ska passa in ordentligt.
Steg 2: Placering av ventilen
Nästa steg är att placera ventilen i den vertikala rörledningen. Börja med att skära av rörledningen på den plats där ventilen ska installeras. Se till att snittet är rakt och rent för att säkerställa en ordentlig tätning. Använd en fil för att jämna till kanterna på det avskurna röret för att förhindra skador på packningarna.
När du placerar ventilen är det viktigt att notera att klackfjärilsventiler är utformade för att installeras i vertikalt läge med spindeln i horisontell orientering. Detta möjliggör korrekt flödeskontroll och enkel manövrering av ventilen. Placera ventilen mellan de två sektionerna av rörledningen och se till att ventilens flänsar är i linje med rörflänsarna.
Steg 3: Installera packningarna
Packningar är avgörande för att förhindra läckor i ventil-röranslutningen. Placera en packning på varje sida av ventilen, rikta in hålen i packningen med flänshålen. Se till att packningen är centrerad och täcker hela flänsytan. Använd ett packningsmaterial av hög kvalitet som är kompatibelt med vätskan som transporteras i rörledningen och driftsförhållandena.
Steg 4: Skruva fast ventilen
När packningarna är på plats är det dags att skruva fast ventilen i rörledningen. Sätt in bultarna genom flänshålen, se till att använda rätt storlek och typ av bultar. Placera en mutter på varje bult och dra åt dem för hand för att hålla ventilen på plats.
Efter att alla bultar är åtdragna för hand, använd en momentnyckel för att dra åt bultarna till tillverkarens rekommenderade vridmomentvärde. Att dra åt bultarna jämnt och med rätt vridmoment är avgörande för en korrekt tätning och för att förhindra skador på ventilen och packningarna. Se till att följa ett stjärnmönster när du drar åt bultarna för att säkerställa jämn tryckfördelning.
Steg 5: Ansluta ställdonet (om tillämpligt)

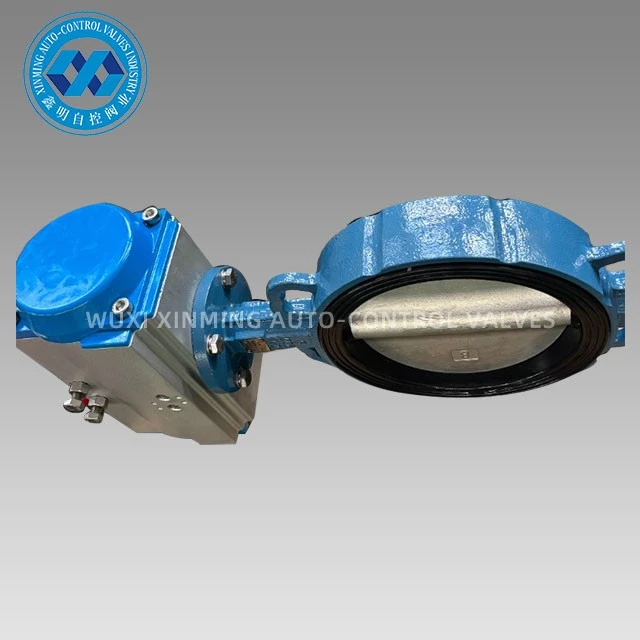

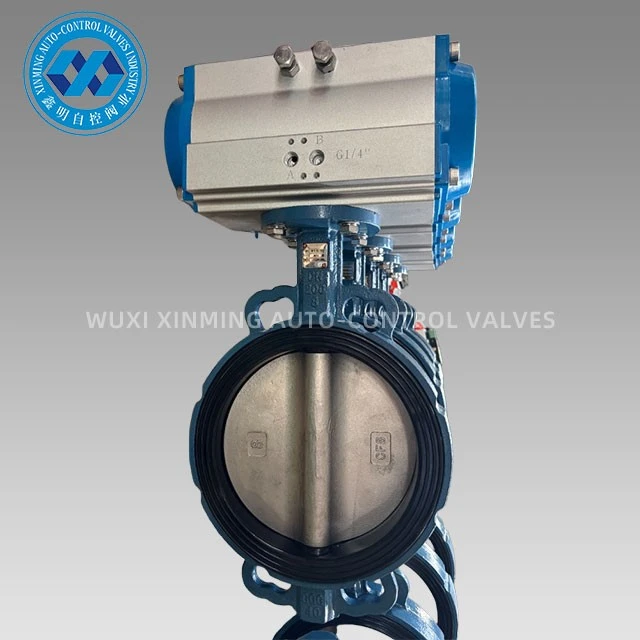

Om din vridspjällsventil är utrustad med ett ställdon, t.exPneumatiskt manövrerad vridspjällsventil, nästa steg är att ansluta ställdonet till ventilen. Följ tillverkarens instruktioner för installation av manöverdonet, vilket vanligtvis innebär att man fäster manöverdonet på ventilskaftet och ansluter lufttillförselledningarna eller elektriska ledningar.
Se till att ställdonet är korrekt inriktat och fäst vid ventilen för att säkerställa smidig drift. Testa ställdonet för att säkerställa att det öppnar och stänger ventilen korrekt och att lägesindikatorn på ställdonet stämmer överens med ventilskivans faktiska läge.
Steg 6: Testa installationen
När ventilen är installerad och ställdonet är anslutet (om tillämpligt) är det dags att testa installationen. Stäng ventilen och trycksätt rörledningen till arbetstrycket. Kontrollera om det finns läckor runt ventilflänsarna, packningarna eller ställdonanslutningarna. Om du upptäcker några läckor, dra åt bultarna ytterligare eller byt ut packningarna efter behov.
Öppna och stäng ventilen flera gånger för att säkerställa smidig drift. Kontrollera ventilens förmåga att reglera flödet och dess tätningsprestanda. Om ventilen inte fungerar smidigt eller om det finns några problem med flödeskontrollen, inspektera ventilen och ställdonet för eventuella mekaniska problem eller feljusteringar.
Steg 7: Slutföra installationen
Efter att installationen har testats och godkänts, gör eventuella slutjusteringar efter behov. Rengör installationsområdet och ta bort eventuella verktyg eller skräp. Märk ventilen och rörledningen för enkel identifiering och framtida underhåll.
Vi erbjuder även ett brett utbud av andra vridspjällsventiler, som t.exWafer Hygienic Grade Actuator pneumatisk vridspjällsventilochPneumatisk sanitär fjärilsventil, som är lämpliga för olika applikationer i olika branscher.
