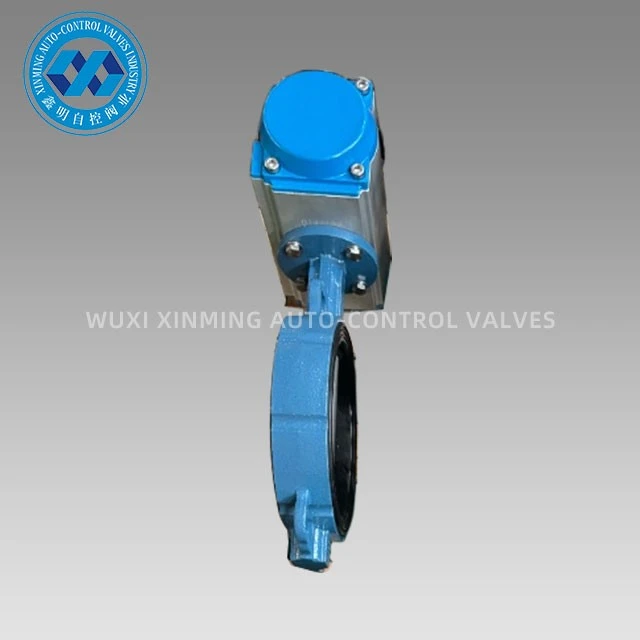

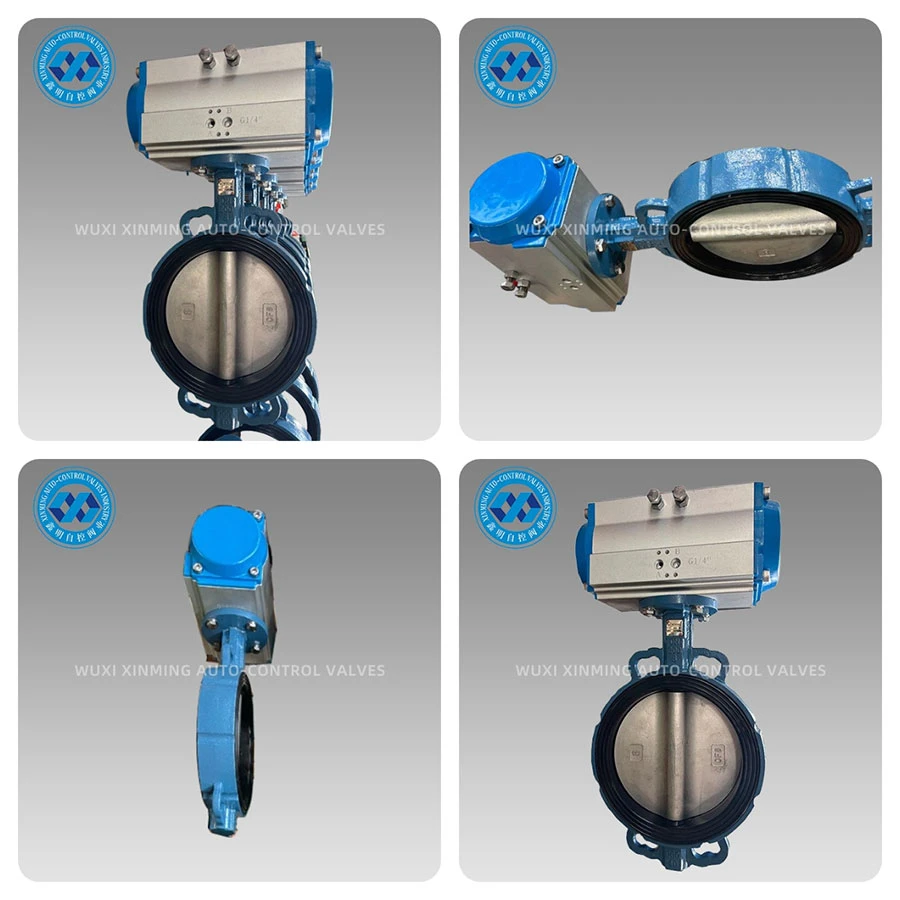

Det pneumatiska ställdonet-manövrerade vridspjällsventilen integrerar en hög-centerlinje/dubbel excentrisk vridspjällsventil med ett pneumatiskt ställdon av kuggstång och kugghjul eller gaffel-typ, vilket ger snabb öppning och stängning och exakt justering från 0{5}} komprimerad luft med 90 grader. Ventilhuset har en strömlinjeformad skivformad flödeskanal-, vilket resulterar i extremt lågt tryckfall när det är helt öppet och en tätning utan bubbel när den är stängd. Speciellt utformad för automatiserade processer, den uppfyller de stränga kraven från modern industri för hastighet, säkerhet och energieffektivitet.
Produktfördelar:
Snabb öppning och stängning
Enkel-verkande mindre än eller lika med 0,5 s, dubbelverkande- mindre än eller lika med 1 s, vilket minskar vattenslag och mediaspill.
Högt vridmoment
Gaffelstrukturen ger upp till 15 000 N·m, lättdrivande DN1200 ventilplattor med stor-diameter.
Lång-varaktig försegling
EPDM/PTFE kompositgummifoder upprätthåller ANSI klass VI nollläckage även efter 500 000 cykler.
Brandsäker och anti-statisk
Överensstämmer med API 607 & ISO 10497, lämplig för brandfarlig gas och dammiga miljöer.
Modulär anslutning
Manöverdon och ventilhus använder ISO 5211 standardflänsar; byte av elektriska/hydrauliska ställdon-på plats tar bara 10 minuter.
Betydande energibesparing
Den luftdrivna-strömförbrukningen är bara 1/3 av den för elektriska ställdon med samma specifikationer; fjäderåterställning är tillgänglig i händelse av fel på luftkällan, vilket säkerställer en säker position.
Tekniska specifikationer:
Diameter: DN40-DN1200 (1½"-48")
Tryck: PN6-PN100 / Klass 125-600
Temperatur: -40 grader ~+200 grader (Låg-temperaturtyp -60 grader, högtemperaturtyp +450 grader)
Ventilhus: segjärn, WCB, CF8, CF8M, duplexstål, aluminiumbrons
Ventilplatta: CF8, CF8M, nylonbeläggning, Hastelloy
Bussning: EPDM, NBR, PTFE, FKM, silikongummi
Ställdon: Dubbel-verkande/fjäderretur, IP66/IP67-skydd, valfri explosionssäker-Ex d IIB T6
Anslutning: Wafer, lug, fläns, ANSI/JIS/DIN
Läckagehastighet: ANSI klass VI / noll bubbelnivå
Kvalitetskontroll:
→ Dubbel materialinspektion: spektralanalys och låg-temperaturchocktestning
→ En-bearbetning på en fem-axlig bearbetningscentrum, rundhet Mindre än eller lika med 0,02 mm
→ 100 % 1,5x PN-hushållfasthetstest + 1.1x låg-lufttäthetstest
→ Kalibrering av ställdonets slaglängd med lasertracker, linjäritetsrapport arkiverad i 5 år
→ Tredje-API 6D, CE, ISO 9001-revisioner, originalrapporter medföljer försändelsen
Förpackning och leverans:
Förpackning och transport: Ventilhuset och ställdonet är var och en inlindad med VCI anti-rostfilm, och den yttre lådan är gjord av fem lager förstärkt wellpapp; säkrad med träpallar och plaststålband, lämplig för sjötransport vid -50 grader till +70 grader . Fraktmärket inkluderar projektnummer och QR-kod; skanna koden för att ladda ner garantibeviset och testa videon.
Efter-försäljningsservice:
• 18 månaders garantitid, gratis ersättning för tillverkningsfel.
• Inrikes 24-timmarssvar, 72 timmars ankomst på plats; utomlands 48-timmars videodiagnostik, reservdelar skickas direkt via DHL.
• Livscykelrekord: lista över sårbara delar, underhållsvideor, onlineutbildning.
• Tillhandahåller årliga inspektioner och prestandakalibrering för att säkerställa stabil drift av ventiler i 10+ år.
Vår styrka: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., grundat 1998, täcker en yta på 38 000㎡ och har en årlig produktionskapacitet på 120 000 uppsättningar av pneumatiska manöverdon-manövrerade fjärilsventiler och relaterade ställdon. Med bearbetningscentra från DMG Germany och MAZAK Japan, och ett API 6D-vätskelaboratorium, består vårt FoU-team av 26 personer och har 42 patent. Våra produkter exporteras till 56 länder och tillhandahåller ventillösningar för globala projekt som Shell, BASF och Sinopec. Välj XINMING, välj tillförlitlighet och effektivitet!
