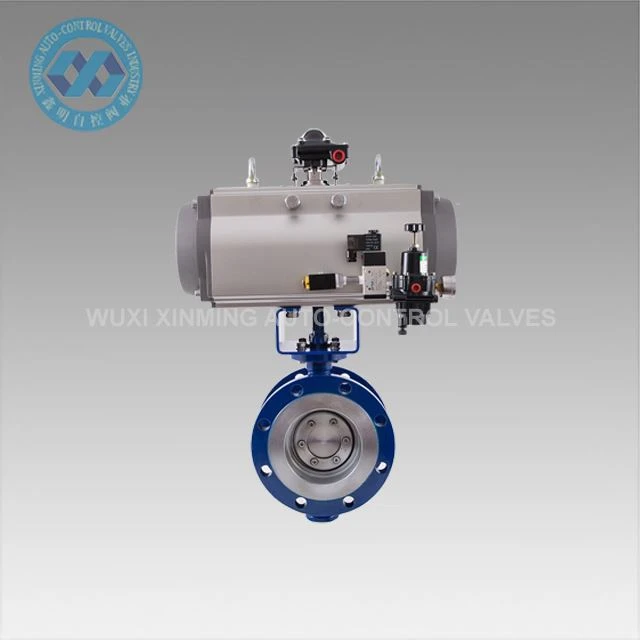

Fjärilsventil Med Metall Till Metall

Fjärilsventilen med metall till metall är lämplig för hög-temperatur, högt-tryck och värme-bevarande rörledningar. Den har funktionen att öppna, stänga eller justera flödet. Den har en kompakt struktur, liten storlek, lätt vikt, flexibel drift och bekväm användning.

Skicka förfrågan

Beskrivning

Vår fjärilsventil med metall till metall är en kompakt, lätt och kostnadseffektiv -flödeskontrolllösning som erbjuder mångsidig prestanda för olika applikationer. Designad med en wafer-konfiguration för enkel flänsinstallation, den är särskilt lämplig för utrymme-trånga rörsystem i vatten, luft, gas och milda kemiska tjänster. Ventilen utmärker sig i krävande förhållanden, inklusive hög-temperatur, högt-tryck och värmebevarande-rörledningar, vilket ger tillförlitliga öppnings-/stängningsfunktioner och exakta flödesjusteringsmöjligheter. Dess optimerade design kombinerar en kompakt struktur, litet fotavtryck och lätt konstruktion med flexibel drift för bekväm användning i olika industriella miljöer.

Teknisk parameter:

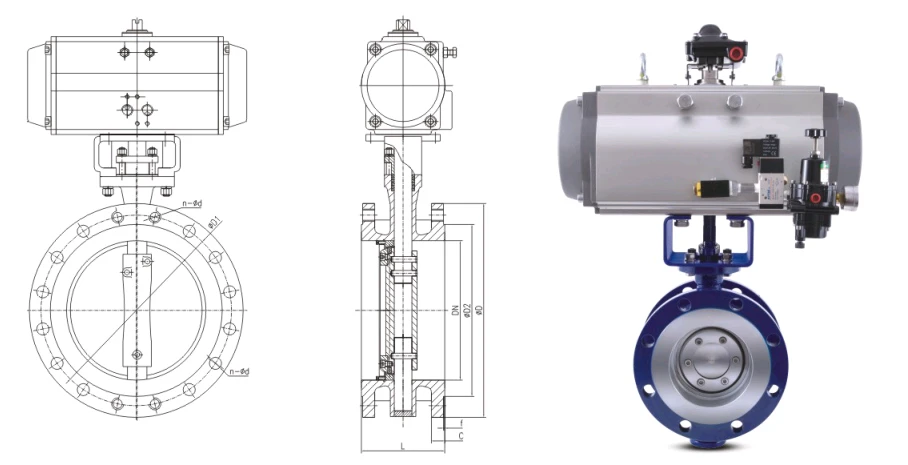

product-908-465

Nominell diameter DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Executive standard		Tillämpningsområde
Design och tillverkning	JB/T8527,GB/T12224,API609,ASME B16.34 etc.Standard	Nominell diameter	DN50-DN3600 2"-144"	Olika ventiler har olika dimensioner. Ring för mer information
Anslutningsfläns	GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 etc. Standard	Nominellt tryck	PN2.5-PN260 Klass150-Klass1500
Strukturens längd	GB/T12221API609 IS05752, etc.Standard	Temperaturområde	-196C-600C
Inspektion och experiment	JB/T9092 GB/T26480 API598 IS05208 etc.Standard	Anslutningsmetod	Flänstyp, stumsvetstyp, wafertyp, klacktyp, etc.
		Kroppsmaterial	Kolstål, krommolybdenstål, austenitiskt rostfritt stål, duplext rostfritt stål, titanlegering, Hastelloy, Monel, etc.

Produktegenskaper:
Premium metalltätning: Säte och skiva av härdat rostfritt stål säkerställer tillförlitlig avstängning- även efter långvarig användning
Hög-Temp/Hög-tryckdesign: Lämplig för tjänster upp till 650 grader och ANSI klass 600 tryckklasser
Kompakt och lätt: 30 % lättare än slussventiler med jämförbara värden
Bi-Flöde: Utmärkt tätningsprestanda i båda flödesriktningarna

Designfördelar:
Trippel-offset-design förhindrar slitage och säkerställer noll läckage
Brandsäker-konstruktion uppfyller API 607/6FA-standarderna
Lågt arbetsmoment minskar ställdonets krav
Underhållsfri-drift med lång livslängd

Typiska applikationer:
Raffinaderi och petrokemiska processer
Kraftverks ångsystem
Gasöverföring med hög-temperatur
Kemisk bearbetning med slipmedel

Om oss:

XM-seriens pneumatiska ställdon som produceras av vårt företag är undersökta, utvecklade och designade baserat på den omfattande tillämpningen av införandet av ny teknik, nya material, nya processer och innovativa koncept hemma och utomlands, och uppfyller helt de nya internationella standarderna: ISO5211, DIN3337 och VDINDE-3845, NAMUR-standarden. Produkterna har klarat inspektionen av den nationella tekniska övervakningsmyndigheten och klarat ISO9001:2000-demonstrationen av internationella kvalitetssystem. Produkterna används ofta i den automatiska kontrollen av den kemiska industrin, oljeraffinering, gruvdrift, kraftverk, metallurgi, konstruktion, medicin, mat, gas, vetenskaplig forskning, etc.

Företaget ansluter sig till företagets grundsats att "sträva efter bättre, teknik först, uppriktighet och pålitlighet". Vi är engagerade i perfekt ledning, hög kvalitet, fördubblad effektivitet, att ge kunderna tillfredsställande tjänster och att etablera en relativt stabil och god samarbetsrelation i relaterade branscher. Alla mina kollegor i företaget hoppas verkligen att kunna samarbeta med dig för att skapa briljans tillsammans.

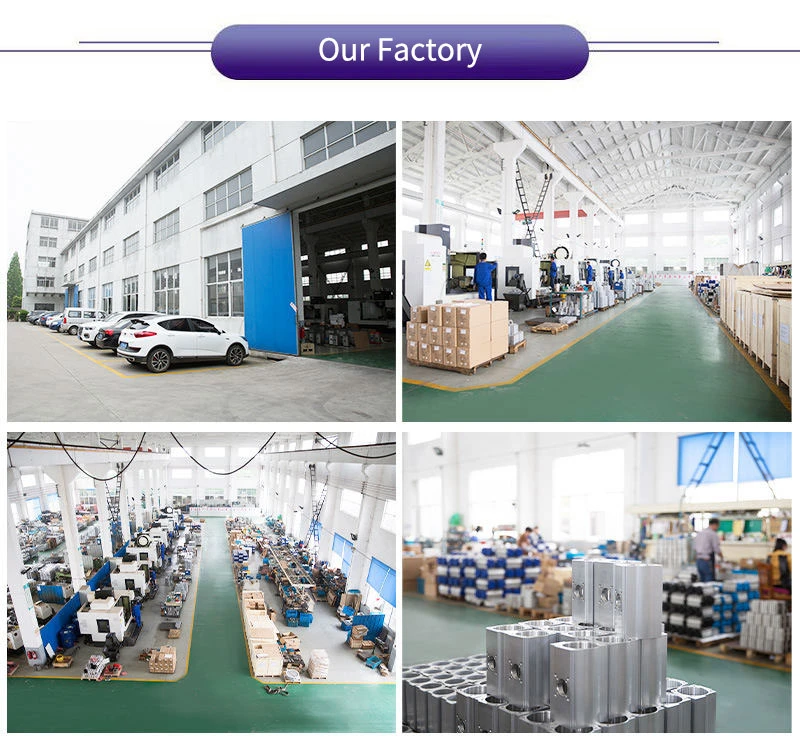

Our Factory
