Den grundläggande strukturen och arbetsprincipen för pneumatiska ställdon

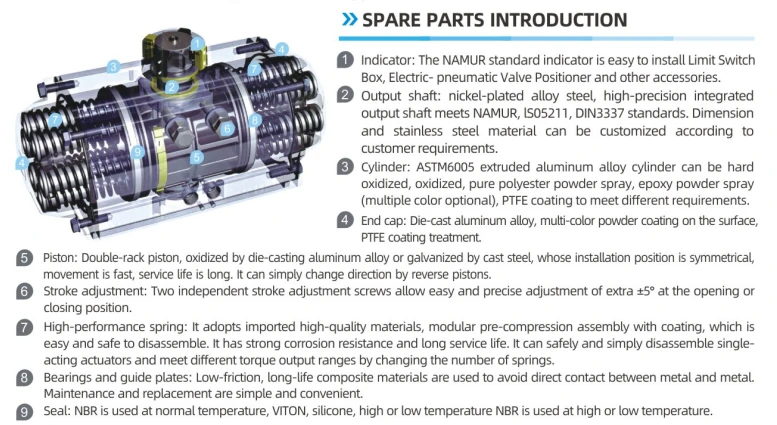

1. Kärnkomposition
Pneumatisk enhetsenhet:
Cylinder: kolv eller filmstruktur som omvandlar lufttryck till mekanisk rörelse.
Kolv/membran: Tryck ut utgångsaxeln (rotation eller linjär rörelse) efter kompression.
Överföringsmekanism:
Rack och pinion (roterande typ): konverterar linjär rörelse till rotation.
Spring Return -mekanism (enstaka skådespelare): Används för återställning när det inte finns någon luftkälla.
Kontrolltillbehör:
Magnetventil: Kontrollera luftflödets riktning för att uppnå växling.
Positioner: ta emot styrsignaler (t.ex. 4-20 MA), justera öppningen exakt.
Begränsningsomkopplare: Feedbackpositionssignal för interlockkontroll.
2. Hur det fungerar
Den tryckluften kommer in i cylindern genom en magnetventil och skjuter kolven eller membranet för att producera en rak eller roterande rörelse. Beroende på handlingssätt:
Single Action (Spring Return): En sida av gasförsörjningen, våren ger återställningskraften. Automatisk återställning när luften går förlorad.
Dubbelverkande: Växlande gasförsörjning på båda sidor, ingen fjäder, som kräver externa signaler för att kontrollera tvåvägsrörelse.
