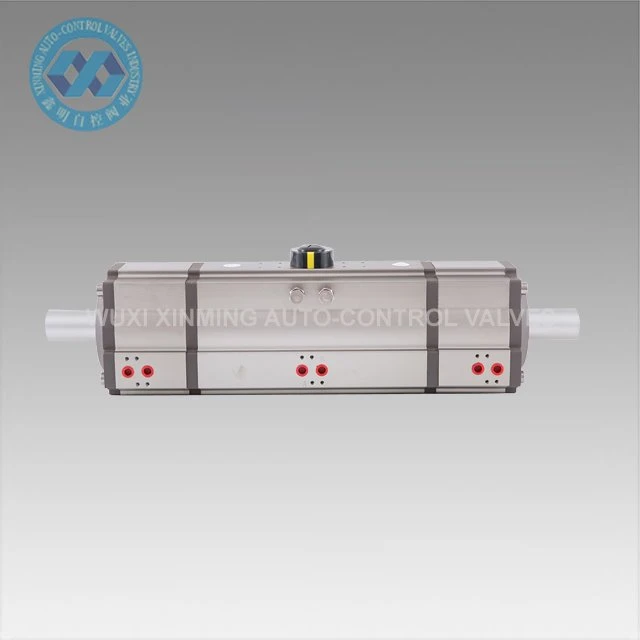

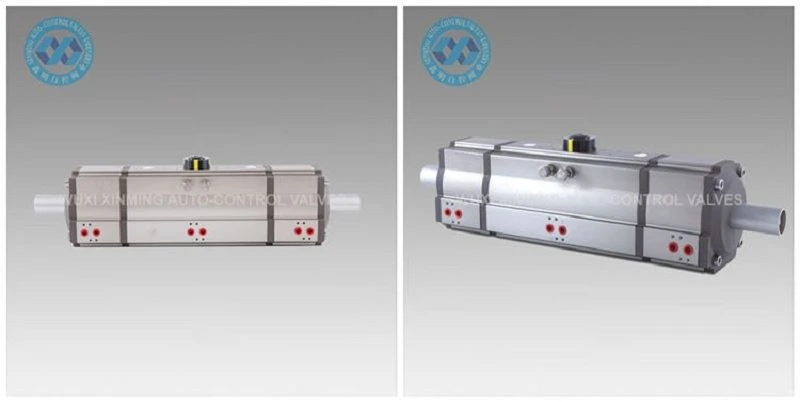

3 Position Pneumatiskt ställdon

Snabba detaljer
Varumärke: XM och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0°~180°(±5°)
Arbetstemperaturområde: -20 ° C ~ + 80 ° C (standard)
-40 ° C ~ + 80 ° C (låg temperatur)
-15 ° C ~ 150 ° C (hög temperatur)

Send Inquiry

Description

Produkt introduktion

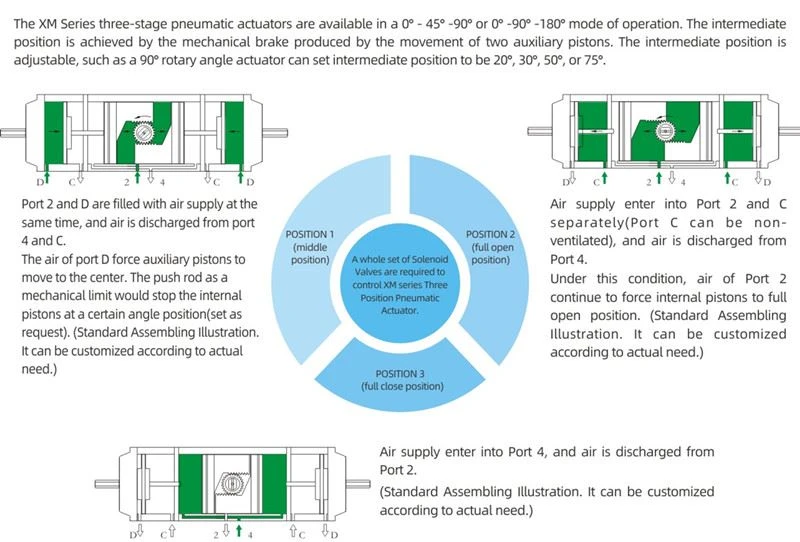

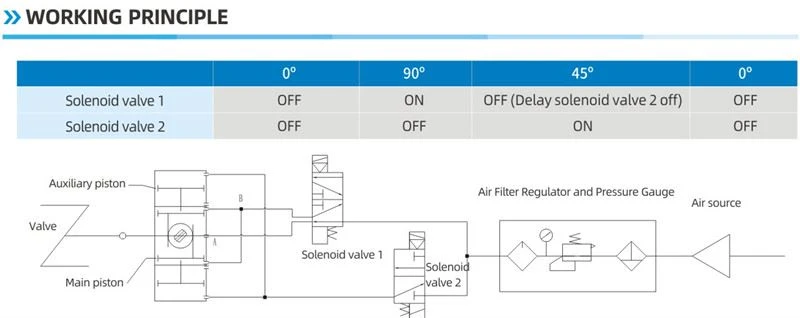

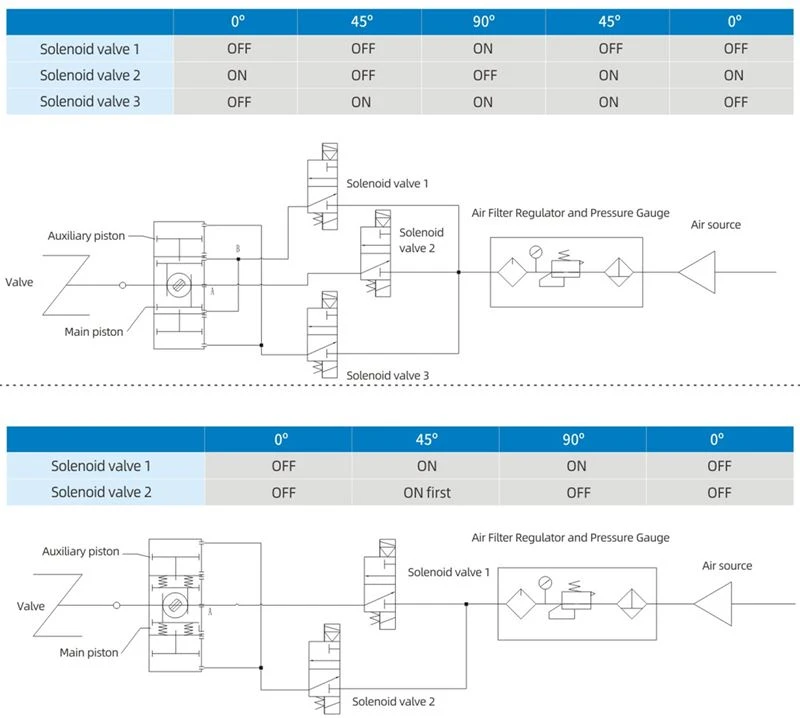

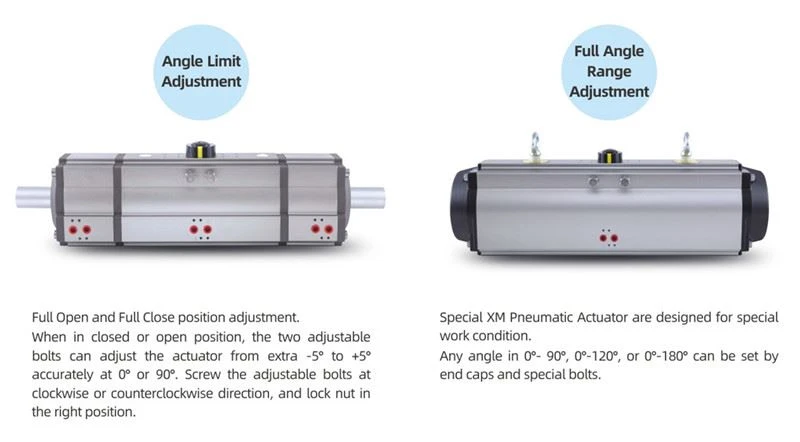

XM-seriens trestegs pneumatiska ställdon finns i driftläge 0°- 45°-90° eller 0°-90°-180°. Mellanläget uppnås genom den mekaniska bromsen som produceras genom rörelsen av två hjälpkolvar. Mellanläget är justerbart, till exempel kan ett 90° vridvinkelställdon ställa in mellanläget till 20°, 30°, 50° eller 75°.

Snabba detaljer

Produktnamn: 3 Position Pneumatiskt ställdon

Varumärke: XM och OEM accepteras också

Ställdonets storlek: 32mm-400mm

Rotationsvinkel: 0°~180°(±5°)

Arbetstemperaturområde: -20 ° C ~ + 80 ° C (standard)

-40 ° C ~ + 80 ° C (låg temperatur)

-15 ° C ~ 150 ° C (hög temperatur)

Lufttillförseltryck: 0,2 ~ 0,8MPa, 10Mpa max

Toppanslutning: VDI/VDE3845 NAMUR

Bottenanslutning: ISO 5211 och DIN3337

Material: Aluminiumlegering

Struktur: kuggstång, dubbla rackkolvar

Ställdonets kroppsytbehandling: hårdanodiserad eller doppoxidation

End Cap Color: svartgrå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.

Certifiering: CE, ATEX, SIL3, ISO9001:2016

Fördelar med pneumatiska ställdon

1. Acceptera kontinuerlig gassignal och linjär förskjutning (efter tillsats av el / gasomvandlingsanordning kan den också acceptera kontinuerlig elektrisk signal), och vissa kan mata ut vinkelförskjutning när de är utrustade med en vipparm.

2. Den har positiva och negativa funktioner.

3. Rörelsehastigheten är stor, men hastigheten blir långsammare när belastningen ökar.

4. Utmatningskraften är relaterad till arbetstrycket.

5. Hög tillförlitlighet, men ventilen kan inte bibehållas efter att gaskällan har avbrutits (den kan bibehållas efter tillsats av en kvarhållningsventil).

6. Det är obekvämt att förverkliga segmentkontroll och programkontroll.

7. Enkelt underhåll och god anpassningsförmåga till miljön.

8. Uteffekten är stor.

9, med explosionssäker funktion.

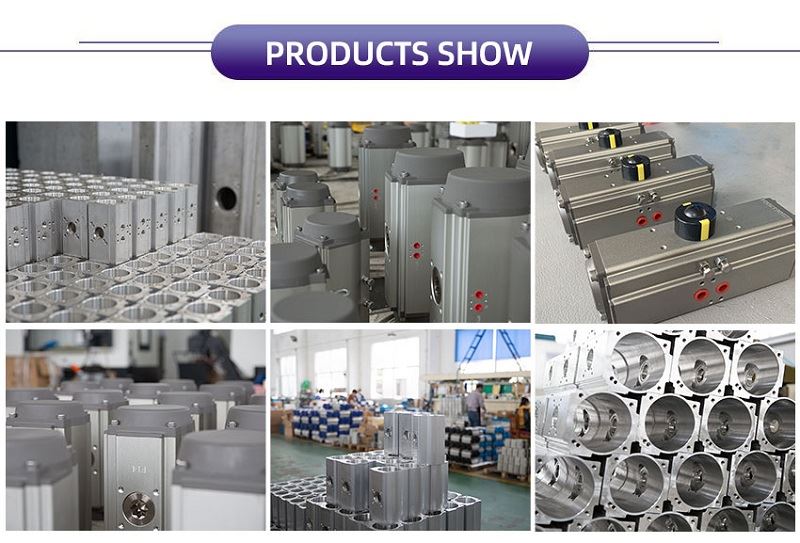

2(1)

Försörjningsförmåga

Supply Ability: 10000 enheter per månad Pneumatiskt roterande ställdon

Förpackning & Leverans

Förpackningsdetalj: 1). separat kartong med skumförpackning inuti

2). plywoodfodral för havstransport

3). Plywoodpall för lufttransport

Fördel

1) Alla viktiga reservdelar skulle behandlas med hårdanodisering för att öka styrkan i stor utsträckning för att säkerställa god prestanda och livslängd.

2) Alla processer bildas en gång av CNC för att säkerställa processens noggrannhet och livslängd.

Teknisk parameter

XM 3-LÄGE PNEUMATISK STÄLLDONS UTGÅNGSMOMENTTABELL

Modell	Inluftstryck (enhet:bar)
	3	4	5	6	7	8
	Lufttryckets utgående vridmoment (N.m)
XM-DA32-3S	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40-3S	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52-3S	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63-3S	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75-3S	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83-3S	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92-3S	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105-3S	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125-3S	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140-3S	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160-3S	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190-3S	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210-3S	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240-3S	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270-3S	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300-3S	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350-3S	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400-3S	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
