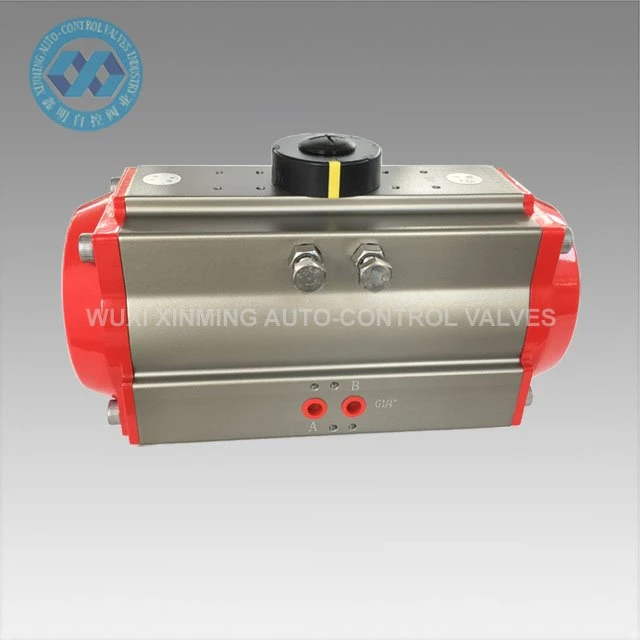

Pneumatisk roterande ställdon

Pneumatiska roterande ställdon använder tryckluft för att generera driftenergi. Vissa är designade för fjärrstyrning av ventiler. Pneumatiska roterande ställdon är hållbara, ger höga krafter i förhållande till sin storlek och kan användas i farliga miljöer....

Skicka förfrågan

Beskrivning

Produktinformation:

Produktnamn	Pneumatisk roterande ställdon
Varumärke	XM och OEM accepteras också
Ställdonsstorlek	32mm-400mm
Roterande vinkel	0 grader ~90 grader (±5 grader)
Arbetstemperaturintervall	-20 grader ~ +80 grader (standard) -40 grader ~+80 grader (låg temperatur) -15 grader ~150 grader (hög temperatur)
Lufttillförseltryck	0,2~0,8 MPa, 10 MPa max
Toppanslutning	VDI/VDE3845 NAMUR
Nedre anslutning	ISO 5211 och DIN 3337
Material	Aluminiumlegering
Strukturera	kuggstång, dubbla kuggstångskolvar
Ställdonets ytbehandling av kropp	hårt-anodiserad
Ändlocksfärg	svart, svart, mörkblå, himmelsblå, röd, orange, grön, etc.

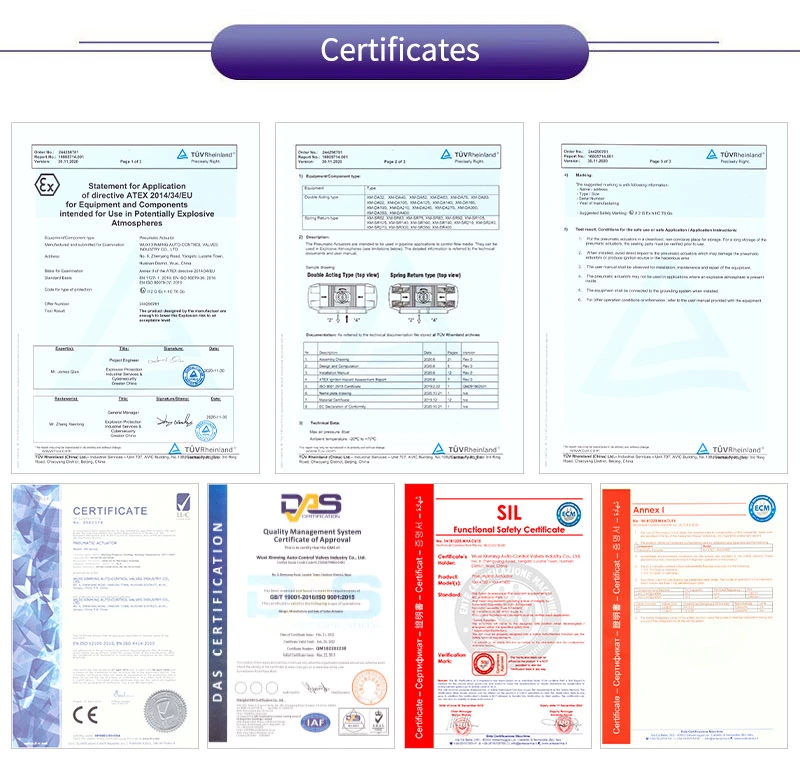

Certifiering	CE, ATEX, SIL3, ISO9001:2016

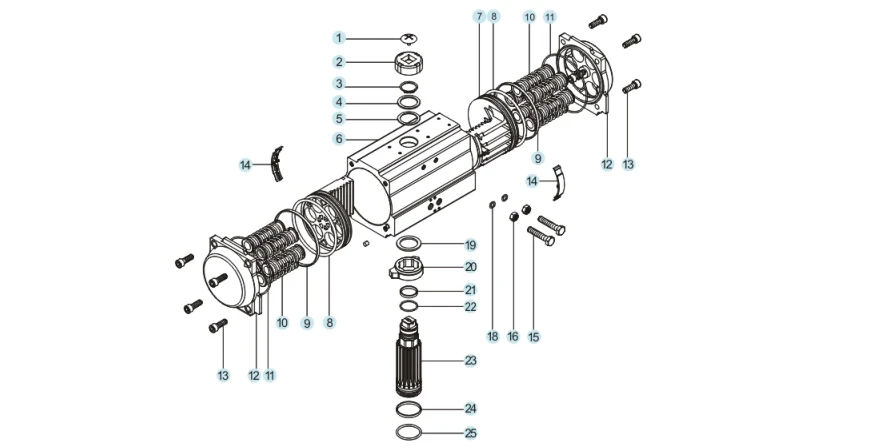

Reservdelar och material:

product-869-448

INGA.	Reservdel	Kvantitet	Material	Antikorrosiv behandling	Valfritt material
1	Indikeringsskruv	1	Teknisk plast
2	Indikator	1	Teknisk plast
3	Låsring	1	Rostfritt stål
4	Bricka	1	Rostfritt stål
5	Yttre packning	1	Tetrafluoro
6	Cylinderkropp	1	Aluminiumlegering	Hård oxidation etc.
7	Kolv	2	Aluminiumlegering	Hård oxidation	Rostfritt stål
8	Kolv O-ring	2	NBR		VITON/silikongummi
9	Kolvlager	2	Teknisk plast
10	Fjädermontering	0-12	Fjäderstål	Doppa färg
11	Ändskydd O-ring	2	NBR		VITON/silikongummi
12	Ändlock	2	Aluminiumlegering	Pulverlackering etc.
13	Ändlocksbult	8	Rostfritt stål
14	Kolvstyrning	2	Teknisk plast
15	Justerbar bult	2	Rostfritt stål
16	Justerbar skruvmutter	2	Rostfritt stål
17	Justerbar skruvdistans	2	Rostfritt stål		Frivillig
18	Justerbar skruv O-ring	2	NBR		VITON/silikongummi
19	Inre packning	1	Teknisk plast
20	Kam	1	Legerat stål
21	Övre axellager	1	Teknisk plast
22	Övre axel O-ring	1	NBR		VITON/silikongummi
23	Drev	1	Legerat stål	Nickelplätering / kromplätering	Rostfritt stål
24	Nedre axellager	1	Teknisk plast
25	Nedre axelns O-ring	1	NBR		VITON/silikongummi

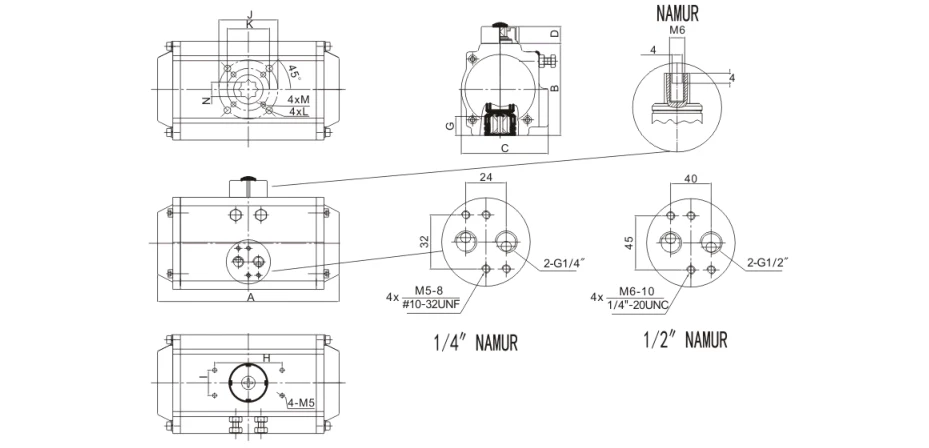

Dimensionsdiagram:

product-929-448

Produktspecifikationer:

Modell	A	B	C	D	H×I	G	N	J	K	L	M	Air-källgränssnitt
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Fördel

1) Alla viktiga reservdelar skulle behandlas med hård anodisering för att öka deras styrka i hög grad för att säkerställa god prestanda och livslängd.

2) Alla processer är en-gångsformning av CNC för att säkerställa processnoggrannhet och livslängd.

Ansökan

Pneumatiska roterande ställdon kan appliceras på olika brandfarliga, korrosiva, dammiga, starka magnetfält, strålning, vibrationer och korrosion inomhus eller utomhus och används ofta inom elkraft, petrokemi, metallurgi, olja, naturgas, städer, byggnader och andra områden. Kemisk industri, oljeraffinering, gruvdrift, kraftverk, metallurgi, konstruktion, medicin, mat, naturgas, vetenskaplig forskning, etc.

Försörjningsförmåga

Försörjningsförmåga: 10 000 enheter per månad, pneumatiskt roterande ställdon

Packning & leverans

Förpackningsdetalj:

1) En separat kartong med skumförpackning inuti

2) Plywoodväska för sjötransport

3) Plywoodpall för flygfrakt

Avgångshamn: Shanghai, Kina

Ledtid:

Kvantitet (enheter)	1-50	51-1000	1001-10000	＞10001
Uppskattad Tid (dagar)	Varor i lager	7	20	Ska förhandlas

Vår tjänst

1) 7x24 timmars hotline

2) Strikt kvalitetskontroll

3) Bra kvalitet till ett förmånligt pris

4) Utmärkt efter-service

5) Teknisk support online

6) Snabb leveranstid

Om oss:

Wuxi Xinming Auto-control Valves Co., Ltd. specialiserar sig på tillverkning av ISO9001-certifierade pneumatiska ställdon och automatiska styrventiler i XM-serien, som är kompatibla med standarderna ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Med avancerad FoU-kapacitet och produktionsanläggningar betjänar våra produkter olika industrier, inklusive olje- och gas-, kemi- och kraftverk, vilket förkroppsligar vårt engagemang för "Technology First, Quality Excellence" genom innovativa lösningar och pålitlig prestanda.

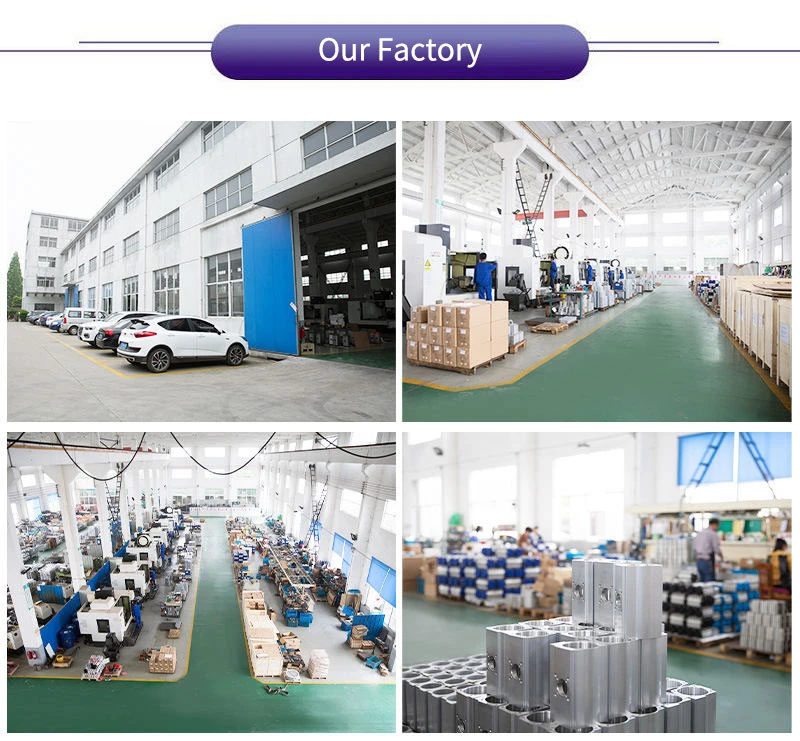

Our Factory
