produkt introduktion
Pneumatisk ställdon av aluminium används för att styra vridspjällsventiler, kulventiler och maskiner med roterande rörelse automatiskt.
Design egenskaper
1. Ventilhuset och kolven är hårdanodiserade.
2. Om inte indikatorskruven är av plast är alla andra skruvar SS304.
3. Stora och små utgående vridmoment är valfria.
snabba detaljer

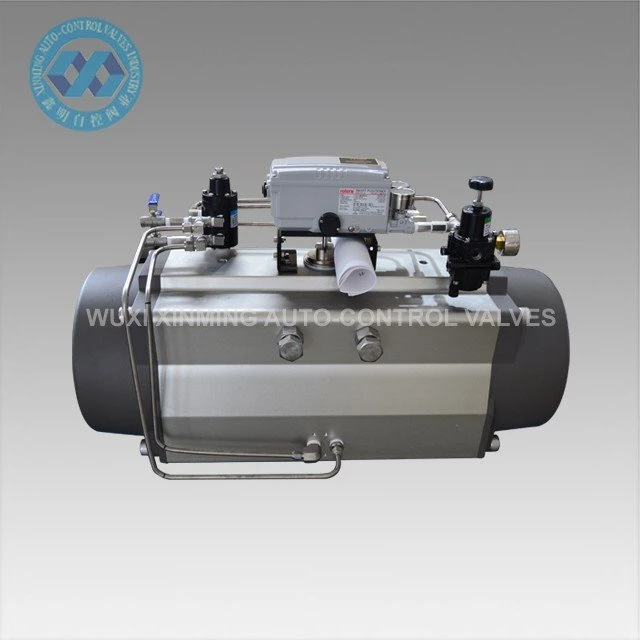

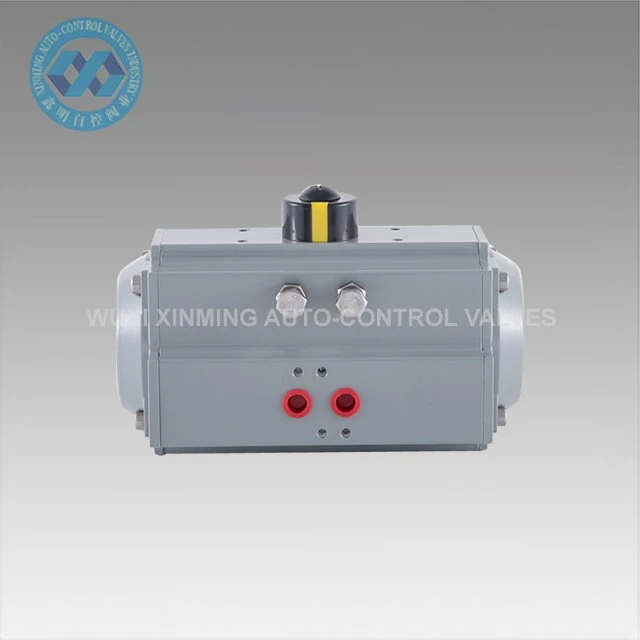

Produktnamn: Pneumatiskt ställdon i aluminium
Varumärke: XM, och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbetstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (låg temperatur)
-15 grad ~150 grader (hög temperatur)
Lufttillförseltryck: {{0}}.2~0.8MPa, 10Mpa max
Toppanslutning: VDI/VDE3845 NAMUR
Bottenkoppling: ISO 5211 och DIN3337
Material: Aluminiumlegering
Struktur: kuggstång, dubbla kuggstångskolvar
Ställdonets ytbehandling: hårdanodiserad med full epoxibeläggning (mot mild frätande)
Ändlocksfärg: svart grå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.
Certifiering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM ALUMINIUM PNEUMATISK STÄLLDON UTGÅNGSMOMENTTABEL
Modell | Ingående lufttryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrycks utgående vridmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reservdelar Och Material

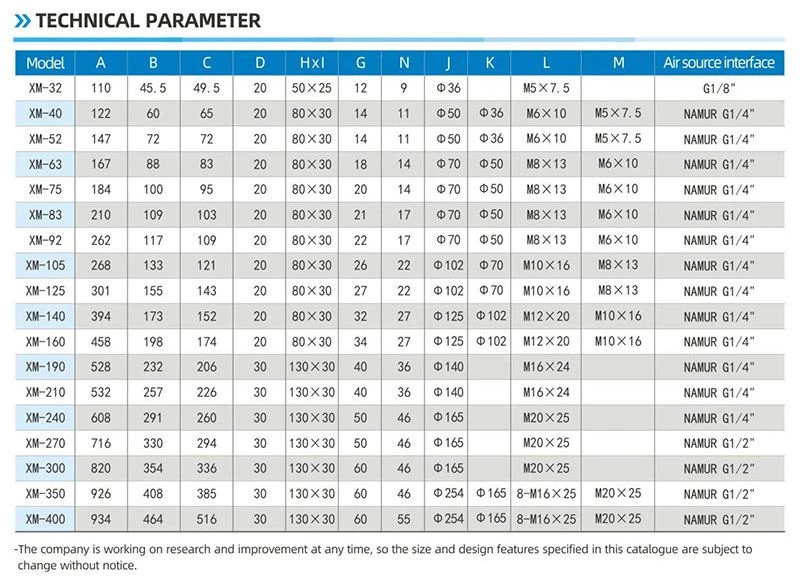

Dimensionsdiagram
Företagsintroduktion
Sedan 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etablerat.
Vi tillverkar huvudsakligen pneumatisk ställdon, pneumatisk kulventil, pneumatisk vridspjällsventil, pneumatisk/elektrisk styrventil, etc.
Vårt företag har avancerad bearbetningsutrustning och sofistikerad testutrustning. Vår bearbetningsutrustning inkluderar svarvar, fräsmaskin, borrmaskin, hyvel, borrmaskin, CNC-svarvar, CNC-bearbetningscenter och annan utrustning. Det finns totalt 30 set, varav det finns 5 set importerade vertikala maskincenter och flera uppsättningar avancerade CNC-svarvar.
Försörjningsförmåga:10 000 enheter per månad Pneumatisk roterande ställdon
Packning & leverans
Förpackningsdetalj: 1). separat kartong med skumförpackning inuti
2). plywoodfodral för sjötransport
3). Plywoodpall för flygfrakt
Avgångshamn:Shanghai, Kina
Ledtid:
Kvantitet (enheter) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Uppskattad Tid (dagar) | Varor i lager | 7 | 20 | Ska förhandlas |
