produkt introduktion
90 graders pneumatiska ställdon har unika stilar, avancerad teknik, precisionstillverkning, ekonomisk och kompakt design, och kan direkt utrustas med andra tillbehör för att förbättra effektiviteten och ekonomin.
snabba detaljer

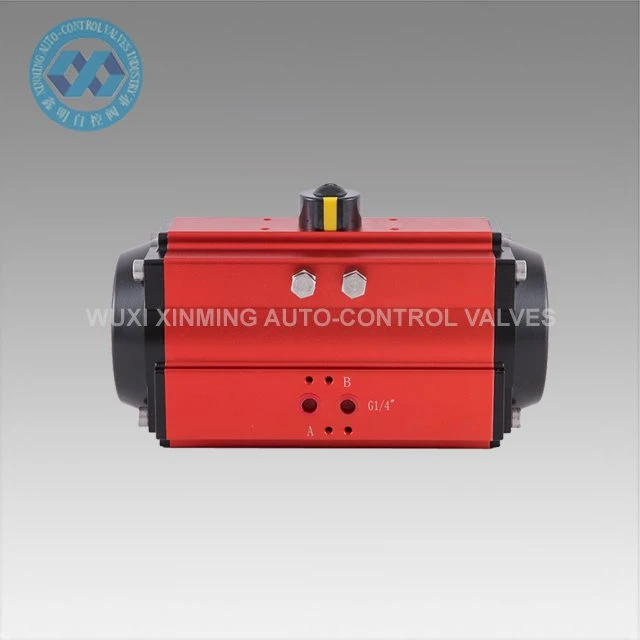

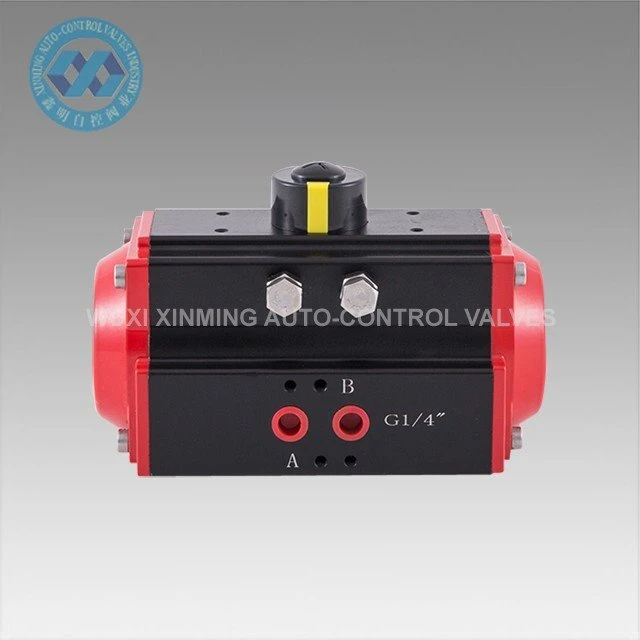

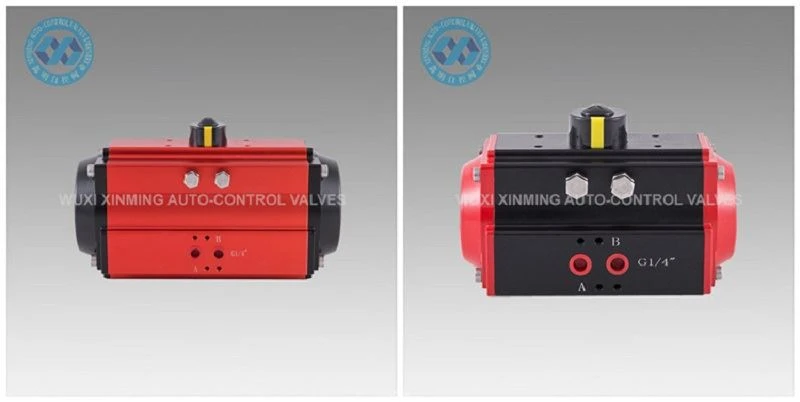

Produktnamn: 90 graders pneumatiskt ställdon
Varumärke: XM, och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbetstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (låg temperatur)
-15 grad ~150 grader (hög temperatur)
Lufttillförseltryck: {{0}}.2~0.8MPa, 10Mpa max
Toppanslutning: VDI/VDE3845 NAMUR
Bottenkoppling: ISO 5211 och DIN3337
Material: Aluminiumlegering
Struktur: kuggstång, dubbla kuggstångskolvar
Ställdonets ytbehandling: hårdanodiserad eller doppoxidation
Ändlocksfärg: svart grå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.
Certifiering: CE, ATEX, SIL3, ISO9001:2016

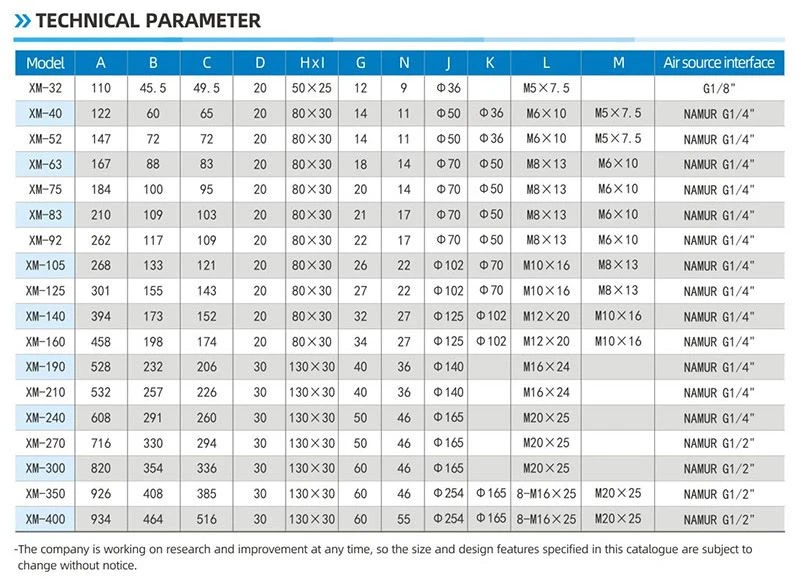

Teknisk parameter
XM 90 GRADER PNEUMATISK STÄLLDON UTGÅNGSMOMENTTABEL
Modell | Ingående lufttryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrycks utgående vridmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

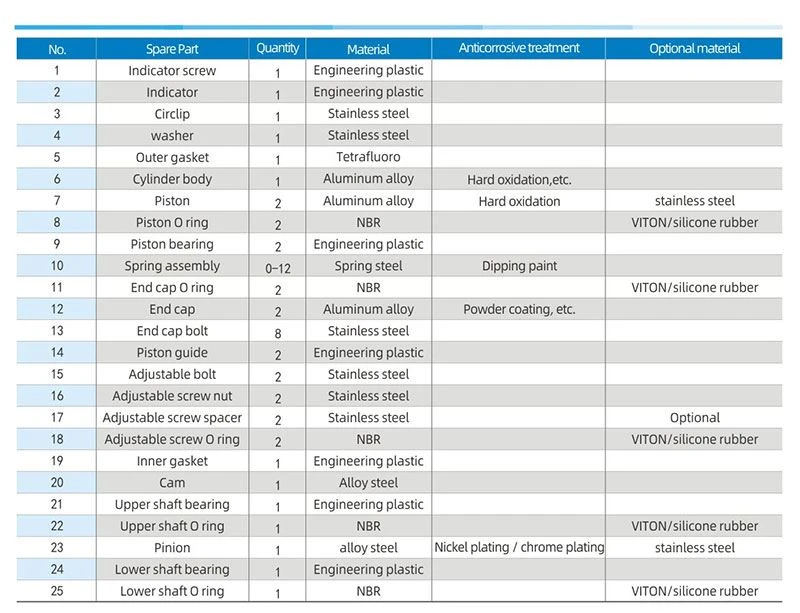

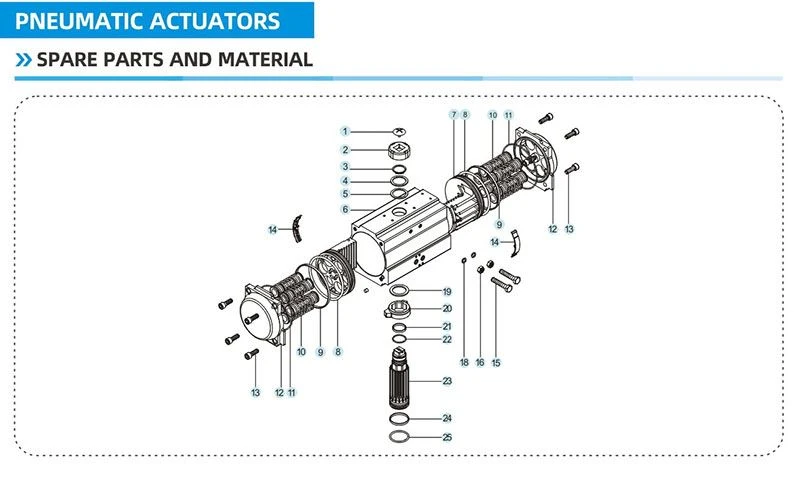

Reservdelar Och Material

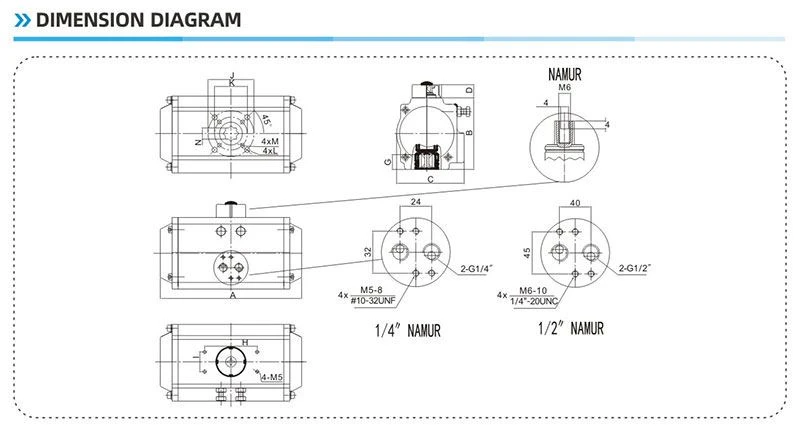

Dimensionsdiagram
Funktion
-Konstruktionen är ett kompakt pneumatiskt ställdon med kuggstång.
-Används för kvartsvarvsventiler, kulventiler, vridspjällsventiler och pluggventiler.
- Högkvalitativ aluminiumlegering, hårdanodiserad yta plus teflon.
- Högkvalitativa produkter, utmärkt kvalitet och perfekt certifieringssystem.
-Alla produkter är strikt testade när de lämnar fabriken, och varje ställdon är märkt med en produktionskod för enkel identifiering och spårningstjänster.
Fördel
1) Alla viktiga reservdelar skulle behandlas med hårdanodisering för att öka styrkan i hög grad för att säkerställa god prestanda och livslängd.
2) Alla processer är engångsformade av CNC för att säkerställa processnoggrannhet och livslängd.
Försörjningsförmåga
Tillförselkapacitet: 10 000 enheter per månad Pneumatisk roterande ställdon
Packning & leverans
Förpackningsdetalj: 1). separat kartong med skumförpackning inuti
2). plywoodfodral för sjötransport
3). Plywoodpall för flygfrakt
Avgångshamn: Shanghai, Kina
Ledtid:
Kvantitet (enheter) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Uppskattad Tid (dagar) | Varor i lager | 7 | 20 | Ska förhandlas |
