produkt introduktion
Det 180 graders pneumatiska ställdonet är sammansatt av dubbla kolvar som drivs av en kuggstång. Det finns två modeller. Den ena är en dubbelverkande typ och den andra är en fjäderåtergående typ som kan anpassa sig till olika korrosiva miljöer inomhus eller utomhus.
snabba detaljer

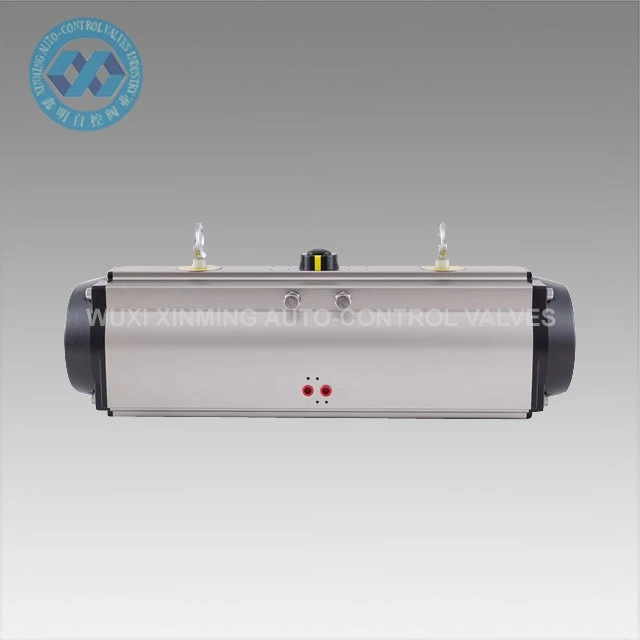

Produktnamn: 180 graders pneumatiskt ställdon
Varumärke: XM, och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0 grader ~180 grader (±5 grader)
Arbetstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (låg temperatur)
-15 grad ~150 grader (hög temperatur)
Lufttillförseltryck: {{0}}.2~0.8MPa, 10Mpa max
Toppanslutning: VDI/VDE3845 NAMUR
Bottenkoppling: ISO 5211 och DIN3337
Material: Aluminiumlegering
Struktur: kuggstång, dubbla kuggstångskolvar
Ställdonets ytbehandling: hårdanodiserad eller doppoxidation
Ändlocksfärg: svart grå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.
Certifiering: CE, ATEX, SIL3, ISO9001:2016

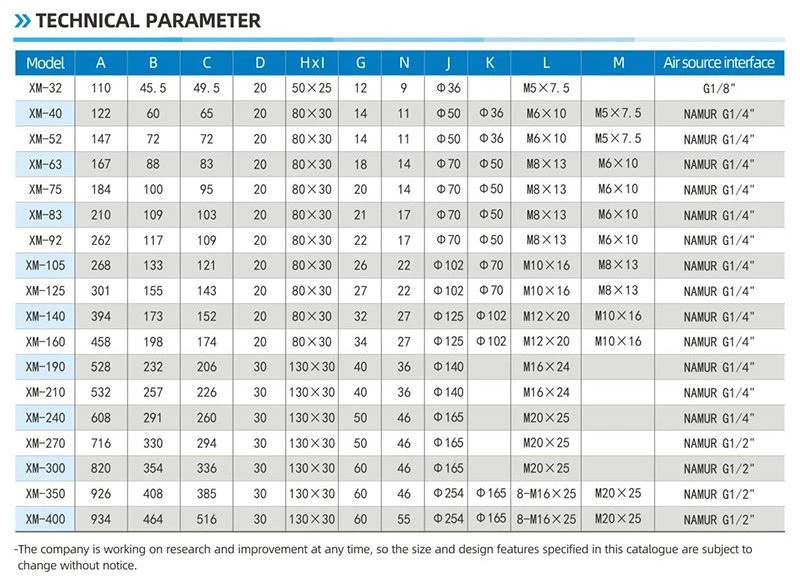

Teknisk parameter
XM 180 GRADER PNEUMATISK STÄLLDON UTGÅNGSMOMENTTABEL
Modell | Ingående lufttryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrycks utgående vridmoment (Nm) | ||||||
XM-DA32-180 grad | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 grad | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 grad | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 grad | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 grad | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 grad | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 grad | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 grad | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 grad | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 grad | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 grad | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 grad | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 grad | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 grad | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 grad | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 grad | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 grad | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 grad | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

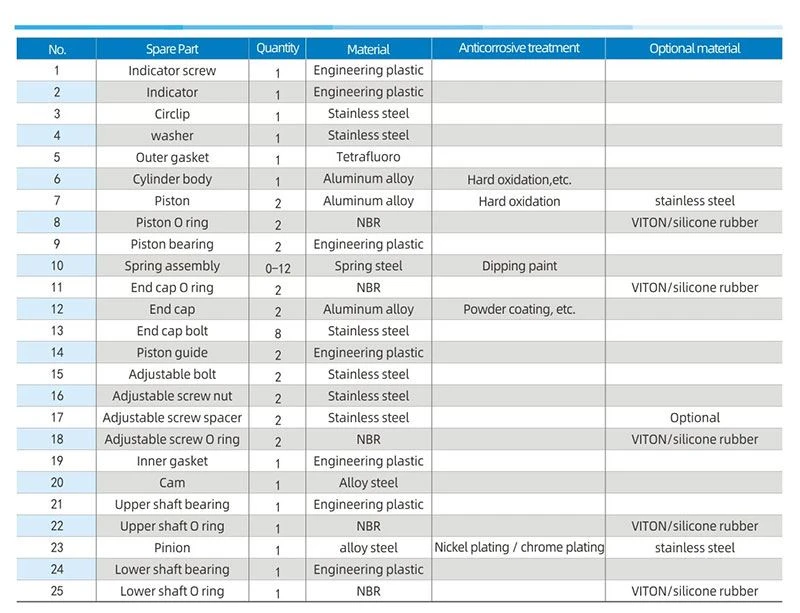

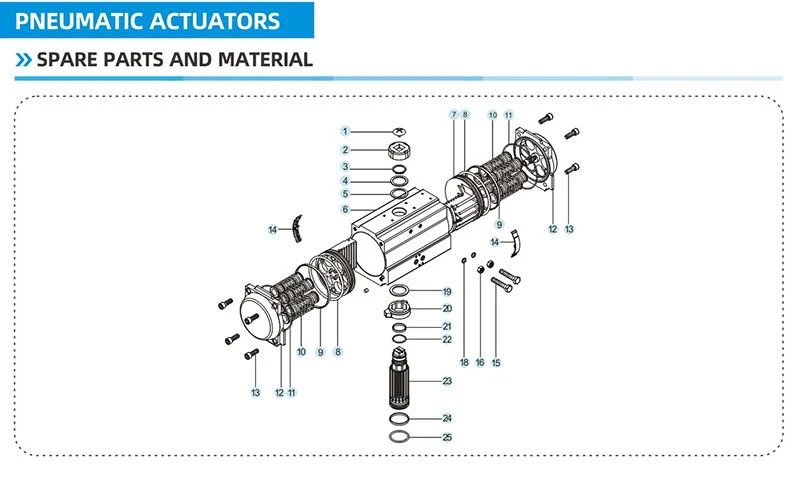

Reservdelar Och Material

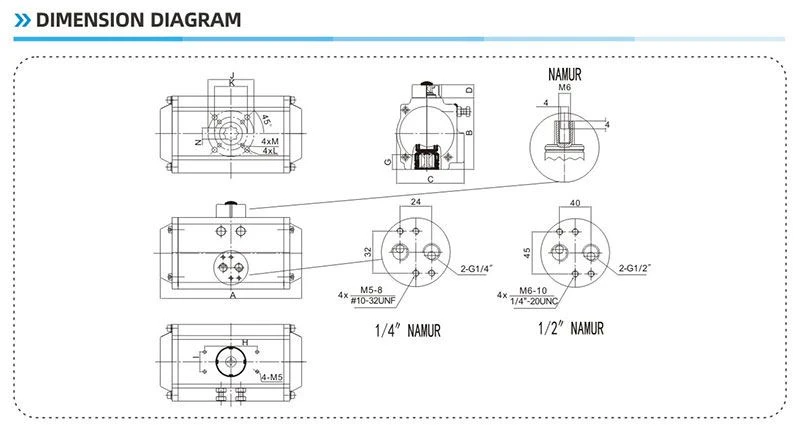

Dimensionsdiagram
FAQ
F 1: Betalningsvillkor kapacitet?
A 1: T/T, L/C, Western Union.
F 2: Handelsvillkor?
A 2: In enligt Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF och DDU.
F 3: Offertens giltighet?
A 3: Inom 30 dagar.
F 4: Leveranssätt?
A 4: Till sjöss, med flyg, med express eller med järnväg.
F 5: Garanti?
A 5: Ett års kvalitetsgaranti gratis och livslång betaltjänst.
F 6: Installation och utbildning?
A 6: normal videovägledning för installation. Vid behov tillhandahålls betald utländsk ingenjörstjänst.
