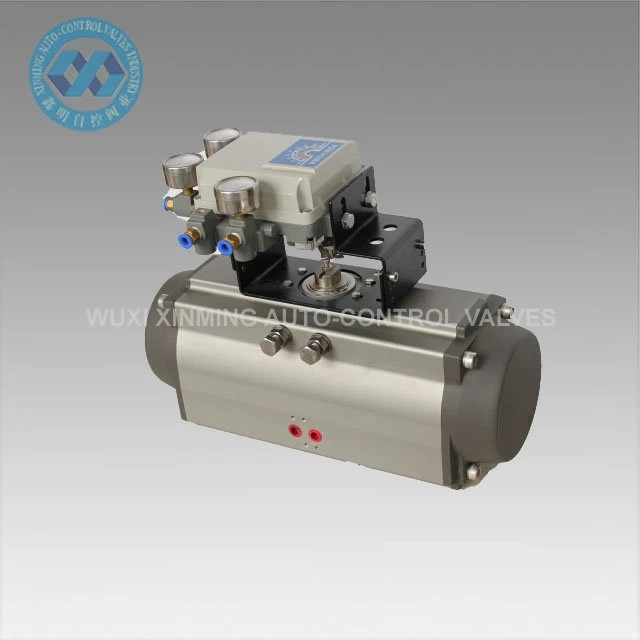

Produkt introduktion
den Pneumatiskt ställdon används för att styra vridspjällventiler, kulventiler och maskiner med roterande rörelse automatiskt. Precisionsgjutning av dubbelrackkolvar i aluminiumlegering med hård oxidationsbehandling förbättrar rotationsvinkelnoggrannheten och livslängden. XM-seriens pneumatiska roterande ställdon i XM-serien är unika i stil, avancerade i teknik, exakta i tillverkningen, ekonomiska och kompakta i designen och kan utrustas direkt med andra tillbehör för att förbättra effektiviteten och ekonomin.
Snabba detaljer
Produktnamn: AT Pneumatiskt ställdon
Varumärke: XM och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0°~90°(±5°)
Arbetstemperaturområde: -20 ° C ~ + 80 ° C (standard)
-40 ° C ~ + 80 ° C (låg temperatur)
-15 ° C ~ 150 ° C (hög temperatur)
Lufttillförseltryck: 0,2 ~ 0,8MPa, 10Mpa max
Toppanslutning: VDI/VDE3845 NAMUR
Bottenanslutning: ISO 5211 och DIN3337
Material: Aluminiumlegering
Struktur: kuggstång, dubbla rackkolvar
Ställdonets kroppsytbehandling: hårdanodiserad eller doppoxidation
End Cap Color: svartgrå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.
Certifiering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM VID PNEUMATIC ACTUATOR OUTPUT TORQUE TABLE
Modell | Inluftstryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttryckets utgående vridmoment (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

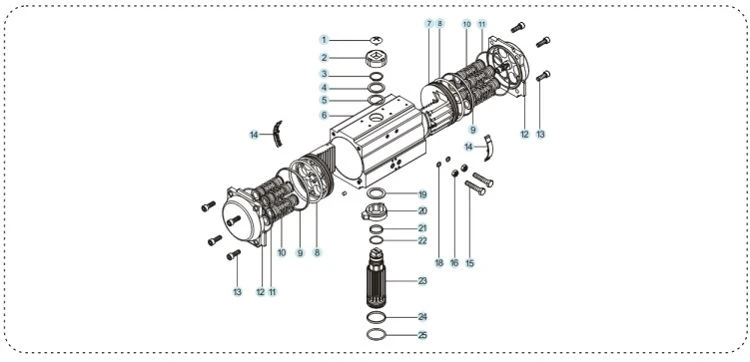

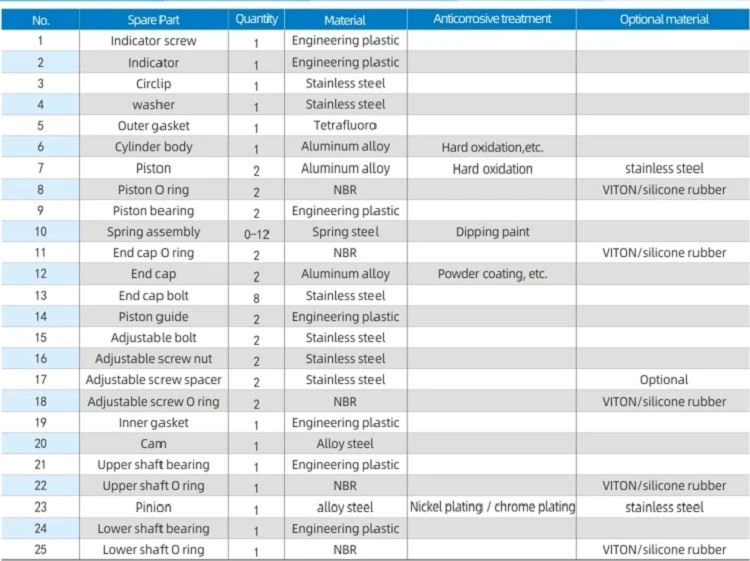

Reservdelar och material

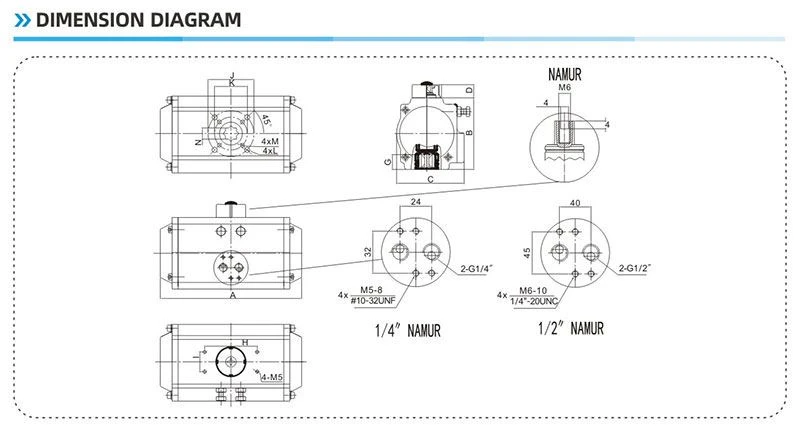

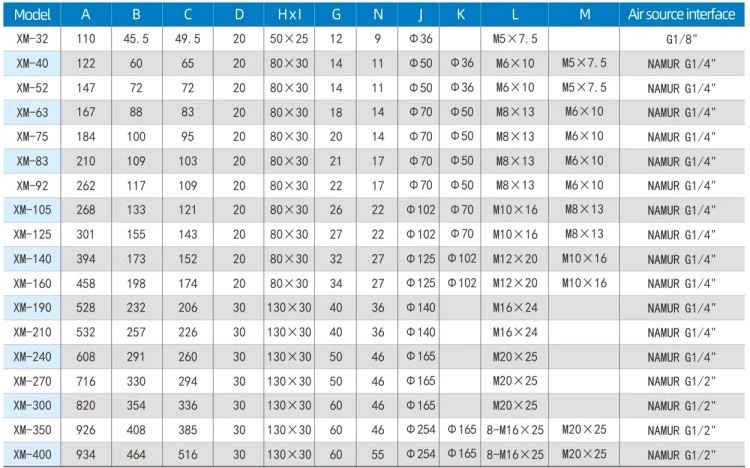

Mått diagram
Fördel
1) Alla viktiga reservdelar skulle behandlas med hårdanodisering för att öka styrkan i stor utsträckning för att säkerställa god prestanda och livslängd.
2) Alla processer bildas en gång av CNC för att säkerställa processens noggrannhet och livslängd.
Företagets introduktion
Sedan 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etablerat.
Vi tillverkar främst pneumatiskt ställdon, pneumatisk kulventil, pneumatisk vridspjällventil, pneumatisk / elektrisk reglerventil etc.

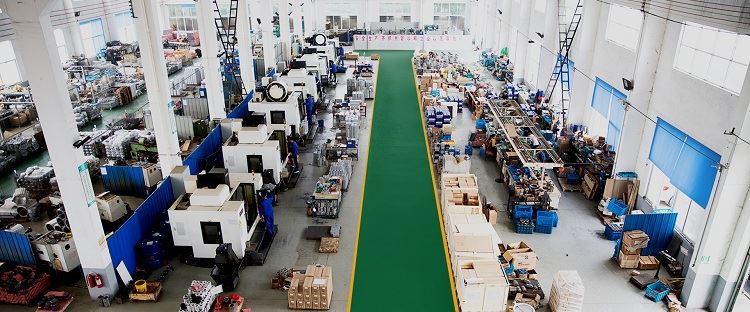

Vårt företag har avancerad bearbetningsutrustning och sofistikerad testutrustning. Vår bearbetningsutrustning inkluderar svarvar, fräsmaskin, borrmaskin, hyvel, borrmaskin, CNC-svarvar, CNC-bearbetningscentra och annan utrustning. Det finns totalt 30 uppsättningar, varav det finns 5 uppsättningar importerat vertikalt maskincentrum och flera uppsättningar avancerade CNC-svarvar.
