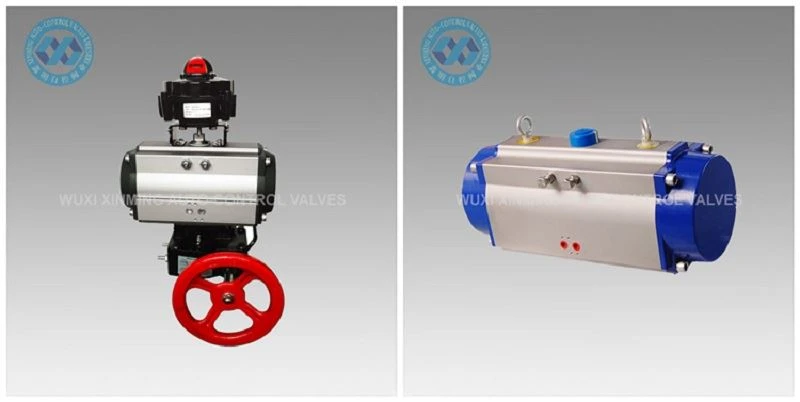

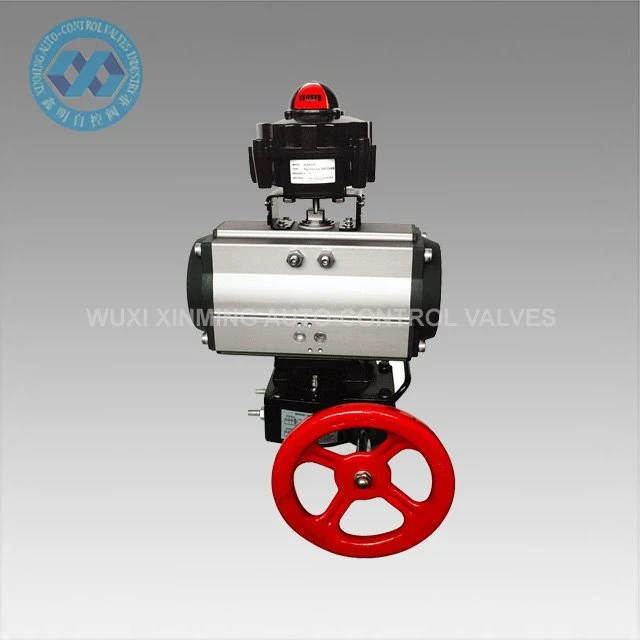

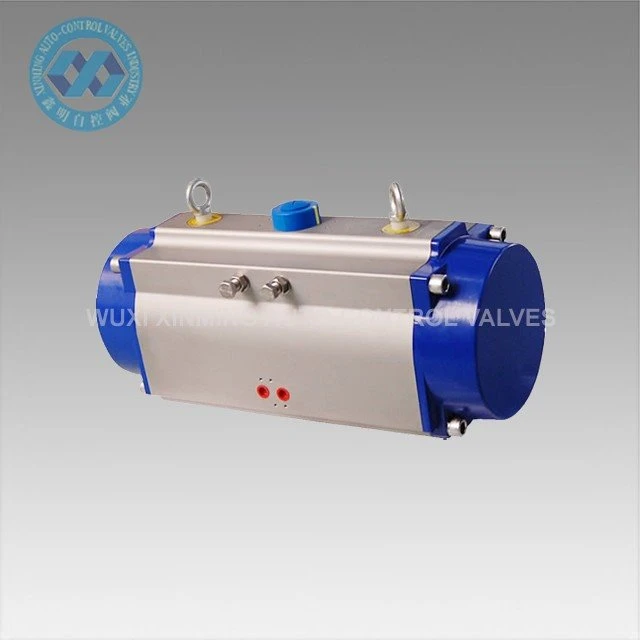

Produkt introduktion
Av-på-av-pneumatiskt ställdon används för att styra vridspjällventiler, kulventiler och maskiner med roterande rörelse automatiskt. Precisionsgjutning av dubbelrackkolvar i aluminiumlegering med hård oxidationsbehandling förbättrar rotationsvinkelnoggrannheten och livslängden. Ställdonskroppen med hård oxidation kan effektivt undvika repor.
Snabba detaljer
Produktnamn: Av-på-av-pneumatiskt ställdon
Varumärke: XM och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0°~90°(±5°)
Arbetstemperaturområde: -20 ° C ~ + 80 ° C (standard)
-40 ° C ~ + 80 ° C (låg temperatur)
-15 ° C ~ 150 ° C (hög temperatur)
Lufttillförseltryck: 0,2 ~ 0,8MPa, 10Mpa max
Toppanslutning: VDI/VDE3845 NAMUR
Bottenanslutning: ISO 5211 och DIN3337
Material: Aluminiumlegering
Struktur: kuggstång, dubbla rackkolvar
Ställdonets kroppsytbehandling: hårdanodiserad eller doppoxidation
End Cap Color: svartgrå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.
Certifiering: CE, ATEX, SIL3, ISO9001:2016
Teknisk parameter
XM ON-OFF PNEUMATISK STÄLLDONS UTGÅNGSMOMENTTABELL
Modell | Inluftstryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttryckets utgående vridmoment (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

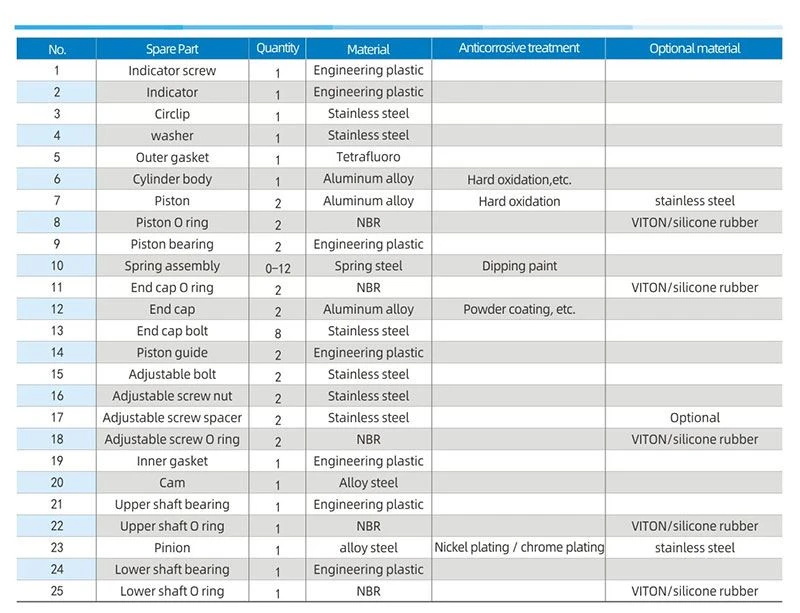

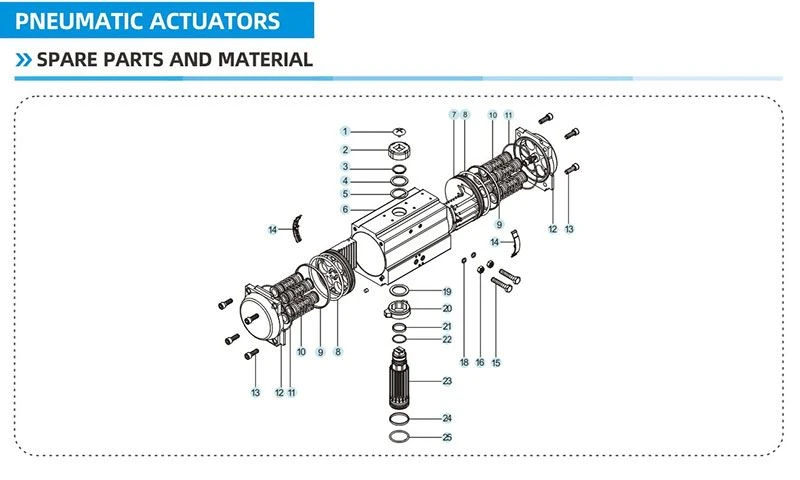

Reservdelar och material
Mått diagram
Försörjningsförmåga
Supply Ability: 10000 enheter per månad Pneumatiskt roterande ställdon
Förpackning & Leverans
Förpackningsdetalj: 1). separat kartong med skumförpackning inuti
2). Plywoodfodral för havstransport
3). Plywoodpall för lufttransport
Avgångshamn: Shanghai, Kina
Leveranstid:
Kvantitet (enheter) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Tid (dagar) | Varor i lager | 7 | 20 | Ska förhandlas fram |
Fördel
1) Alla viktiga reservdelar skulle behandlas med hårdanodisering för att öka styrkan i stor utsträckning för att säkerställa god prestanda och livslängd.
2) Alla processer bildas en gång av CNC för att säkerställa processens noggrannhet och livslängd.
Tillämpning
Pneumatiska ställdon för kuggstång och kuggstång kan vara lämpliga för olika brandfarliga, frätande, plikt, starkt magnetfält, strålning, vibrationskorrosiv miljö inomhus eller utomhus, som ofta används inom elkraft, petrokemisk, metallurgi, petroleum, konstruktion, dränering, kemisk industri, oljeraffinering, gruvdrift, kraftverk, metallurgi, arkitektur, medicin, mat, gas, vetenskaplig forskning etc.
Företagets introduktion
Sedan 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etablerat.
Vi tillverkar främst pneumatiskt ställdon, pneumatisk kulventil, pneumatisk vridspjällventil, pneumatisk / elektrisk reglerventil etc.
Vårt företag har avancerad bearbetningsutrustning och sofistikerad testutrustning. Vår bearbetningsutrustning inkluderar svarvar, fräsmaskin, borrmaskin, hyvel, borrmaskin, CNC-svarvar, CNC-bearbetningscentra och annan utrustning. Det finns totalt 30 uppsättningar, varav det finns 5 uppsättningar importerat vertikalt maskincentrum och flera uppsättningar avancerade CNC-svarvar.
Vår tjänst
1)7x24 timmar hotline
2)Strikt kvalitetskontroll
3)Bra kvalitet till ett gynnsamt pris
4)Utmärkt efterservice
5)Teknisk support online
6)Snabb leveranstid
FAQ
F 1: Betalningsvillkor kapacitet?
A 1: T/T, L/C, Western Union.
F 2: Handelsvillkor?
A 2: I enligt Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF och DDU.
F 3: Citatets giltighet?
A 3: Inom 30 dagar.
F 4: Leveranssätt?
A 4: Till sjöss, med flyg, med express eller med järnväg.
F 5: Garanti?
A 5: Ett års kvalitetsgaranti gratis och livslång betald service.
Fråga 6: Installation och utbildning?
A 6: normal videovägledning för installation. Vid behov tillhandahålls betald utländsk ingenjörstjänst.
