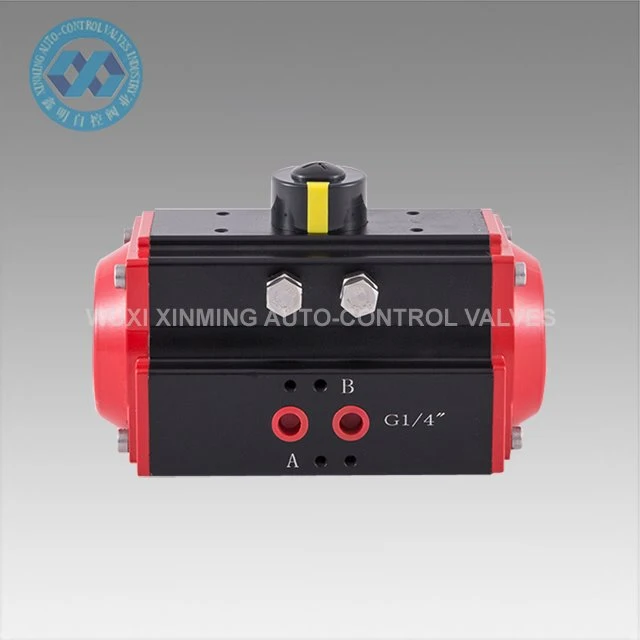

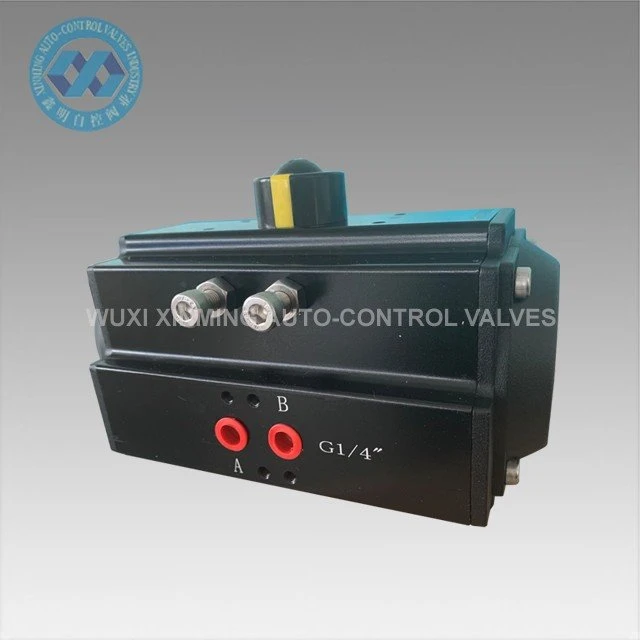

produkt introduktion
Pneumatisk kuggstångs- och kugghjulsställdon, även känd som begränsad rotationscylinder, är ett roterande ställdon som används för att rotera, öppna, stänga, blanda, svänga, positionera, styra och mer mekaniska funktioner som involverar begränsad rotation. Pneumatiskt kuggstångs- och kugghjulsställdon används för att styra fjärilar ventiler, kulventiler och maskiner med roterande rörelse automatiskt. Precisionsgjutna aluminiumlegeringar med dubbelstångskolvar med hård oxidationsbehandling förbättrar rotationsvinkelnoggrannheten och livslängden. Ställdonskroppen med hårdoxidation kan effektivt undvika repor.
snabba detaljer
Produktnamn: Pneumatisk kuggstång och kugghjulsställdon
Varumärke: XM, och OEM accepteras också
Ställdonets storlek: 32mm-400mm
Rotationsvinkel: 0 grader ~90 grader (±5 grader)
Arbetstemperaturområde: -20 grader ~ plus 80 grader (standard)
-40 grader ~ plus 80 grader (låg temperatur)
-15 grad ~150 grader (hög temperatur)
Lufttillförseltryck: {{0}}.2~0.8MPa, 10Mpa max
Toppanslutning: VDI/VDE3845 NAMUR
Bottenkoppling: ISO 5211 och DIN3337
Material: Aluminiumlegering
Struktur: kuggstång, dubbla kuggstångskolvar
Ställdonets ytbehandling: svartanodiserad
Ändlocksfärg: svart grå, svart, mörkblå, himmelsblå, röd, orange, grön, etc.
Certifiering: CE, ATEX, SIL3, ISO9001:2016

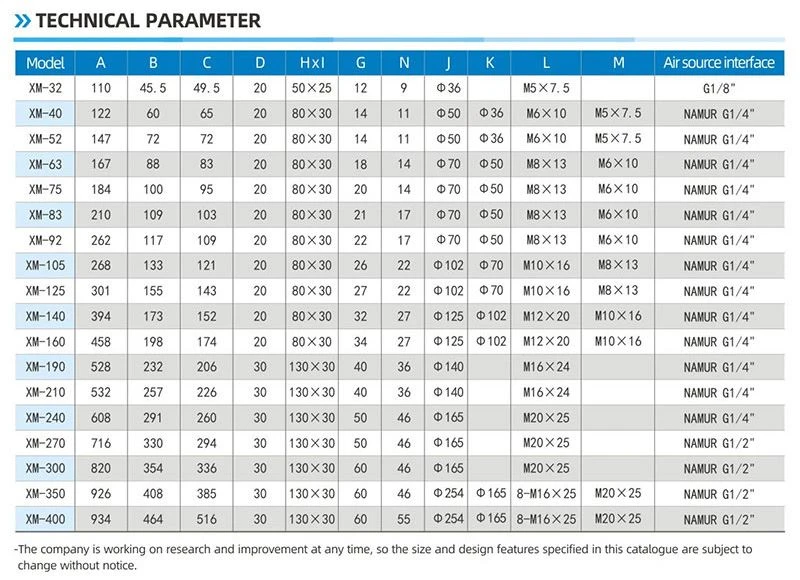

Teknisk parameter
XM PNEUMATISK STÄLLNINGSSTÄLLNINGSSTÄLLDON UTGÅNGSMOMENTTABEL
Modell | Ingående lufttryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttrycks utgående vridmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

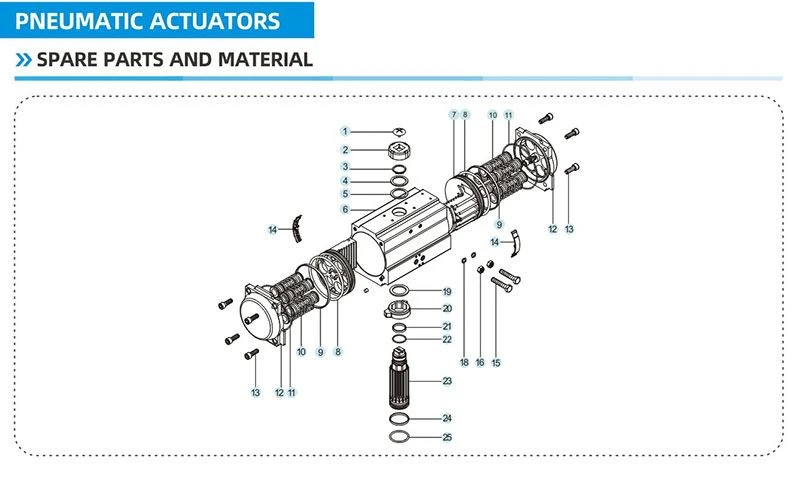

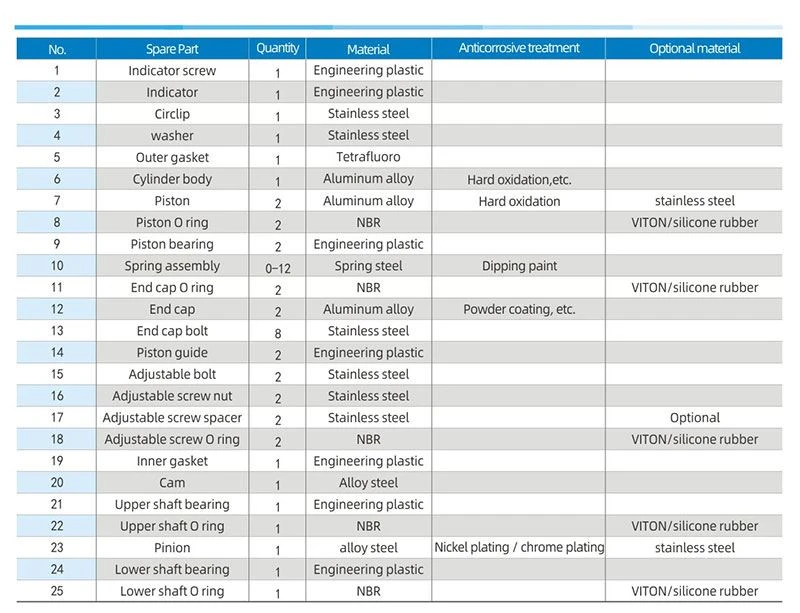

Reservdelar Och Material

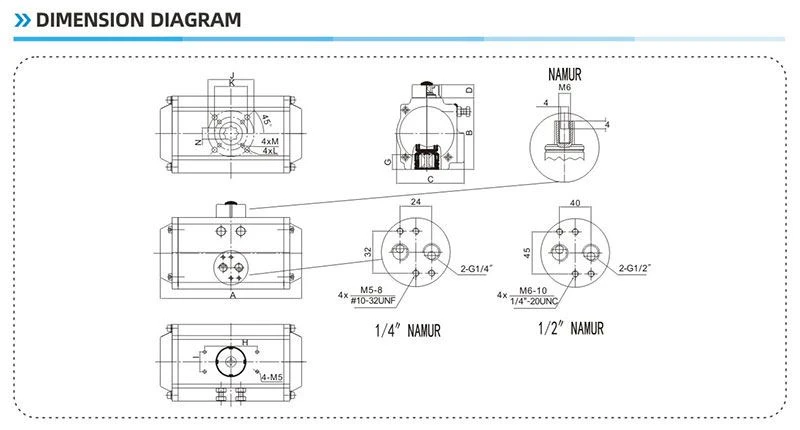

Dimensionsdiagram
Försörjningsförmåga
Tillförselkapacitet: 10 000 enheter per månad Pneumatisk roterande ställdon
Packning & leverans
Förpackningsdetalj: 1). separat kartong med skumförpackning inuti
2). plywoodfodral för sjötransport
3). Plywoodpall för flygfrakt
Avgångshamn: Shanghai, Kina
Ledtid:
Kvantitet (enheter) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Uppskattad Tid (dagar) | Varor i lager | 7 | 20 | Ska förhandlas |
Fördel
1) Alla viktiga reservdelar skulle behandlas med hårdanodisering för att öka styrkan i hög grad för att säkerställa god prestanda och livslängd.
2) Alla processer är engångsformade av CNC för att säkerställa processnoggrannhet och livslängd.
FAQ
F 1: Betalningsvillkor kapacitet?
A 1: T/T, L/C, Western Union.
F 2: Handelsvillkor?
A 2: In enligt Incoterms 2010, normalt med EXW, FOB shanghai, CFR, CIF och DDU.
F 3: Offertens giltighet?
A 3: Inom 30 dagar.
F 4: Leveranssätt?
A 4: Till sjöss, med flyg, med express eller med järnväg.
F 5: Garanti?
A 5: Ett års kvalitetsgaranti gratis och livslång betaltjänst.
F 6: Installation och utbildning?
A 6: normal videovägledning för installation. Vid behov tillhandahålls betald utländsk ingenjörstjänst.
