Design egenskaper
Design egenskaper

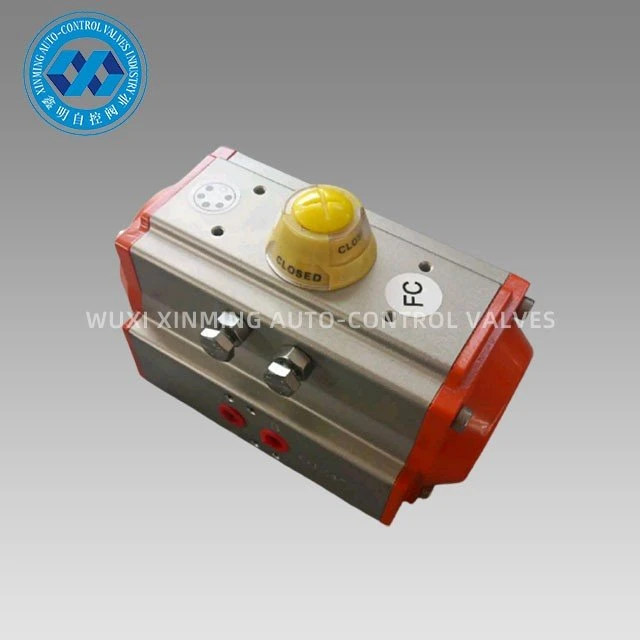

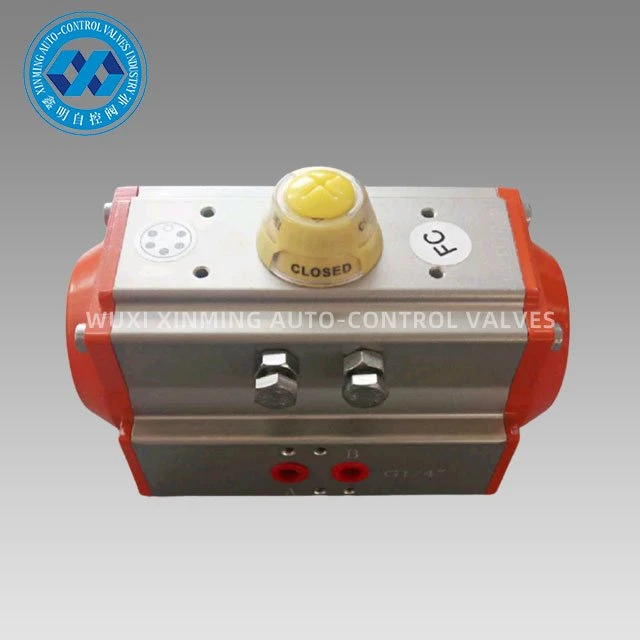

AT dubbelverkande pneumatiska roterande ställdon studeras, utvecklas och designas på grundval av omfattande tillämpning av ny teknologi, nya material, nya processer och innovativa koncept hemma och utomlands, med följande egenskaper:
1. Helt i linje med internationella regler: IS05211, DIN3337 och VDI/VDE-3845, NAMUR-standarder.
2. Till extruderad höghållfast aluminiumcylinder är den inre ytan finslipad och hårdanodiserad, med lång livslängd, låg friktionskoefficient och snabb verkan.
3.Den vackra kompakta moderna formen och flera specifikationer gör valet mer ekonomiskt.
4. Alla aktiva ytor använder högkvalitativa lager med låg friktion, lång livslängd och inget buller.
5. Två oberoende slagjusteringsmekanismer är installerade för att enkelt justera extra ±5 grader vid helt öppet eller helt stängt läge
6. Ställdon med samma yttre struktur finns i dubbelverkande och enkelverkande (fjäderretur) versioner. Enkelverkande version har normalstängd och normalöppen typ
Försörjningsförmåga
Tillförselkapacitet: 10 000 enheter per månad Pneumatisk roterande ställdon
Packning & leverans
Förpackningsdetalj: 1). separat kartong med skumförpackning inuti
2) plywoodfodral för sjötransport
3) Plywoodpall för flygfrakt
Avgångshamn: Shanghai, Kina
Ledtid:
|
Kvantitet (enheter) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Uppskattad Tid (dagar) |
Varor i lager |
7 |
20 |
Ska förhandlas |
produkt introduktion

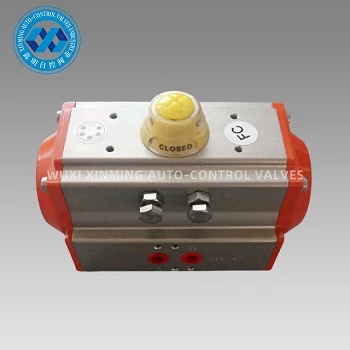

XM-serien AT pneumatiska ställdon används för att styra vridspjällsventiler, kulventiler och maskiner med roterande rörelse automatiskt. Precisionsgjutna aluminiumlegeringskolvar med dubbelstång med hård oxidationsbehandling förbättrar rotationsvinkelnoggrannheten och livslängden. Ställdonskroppen med hårdoxidation kan effektivt undvika repor.
Fördel
1) Alla viktiga reservdelar skulle behandlas med hårdanodisering för att öka styrkan i hög grad för att säkerställa god prestanda och livslängd.
2) Alla processer är engångsformade av CNC för att säkerställa processnoggrannhet och livslängd.
Ansökan
Pneumatiska roterande ställdon kan vara lämpliga för olika brandfarliga, frätande, dammiga, starka magnetfält, strålning, vibrationskorrosiva miljöer inomhus eller utomhus, som ofta används inom området för elkraft, petrokemi, metallurgi, petroleum, gas, stad, konstruktion, dränering, kemisk industri, oljeraffinering, gruvdrift, kraftverk, metallurgi, arkitektur, medicin, mat, gas, vetenskaplig forskning, etc.
Teknisk parameter
XM DUBBELAKTIVANDE STÄLLDON UTGÅNGSMOMENTTABEL
| Modell |
Ingående lufttryck (enhet:bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Lufttrycks utgående vridmoment (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Företagsintroduktion
Sedan 2007 har WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD etablerat.
Vi tillverkar huvudsakligen pneumatisk ställdon, pneumatisk kulventil, pneumatisk vridspjällsventil, pneumatisk/elektrisk styrventil, etc.

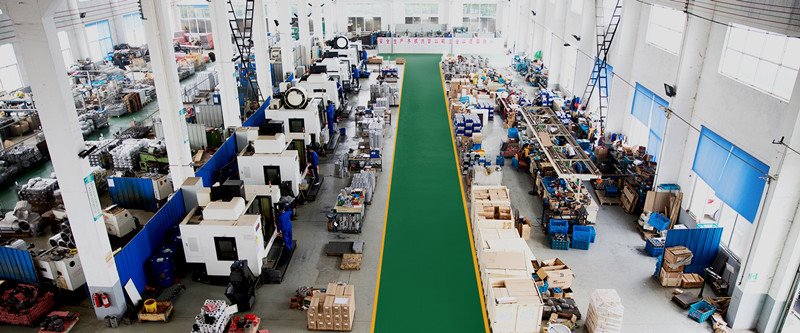

Vårt företag har avancerad bearbetningsutrustning och sofistikerad testutrustning. Vår bearbetningsutrustning inkluderar svarvar, fräsmaskin, borrmaskin, hyvel, borrmaskin, CNC-svarvar, CNC-bearbetningscenter och annan utrustning. Det finns totalt 30 set, varav det finns 5 set importerade vertikala maskincenter och flera uppsättningar avancerade CNC-svarvar.
Vår tjänst
1) 7x24 timmars hotline
2) Strikt kvalitetskontroll
3) Bra kvalitet till ett förmånligt pris
4) Utmärkt efterservice
5) Teknisk support online
6) ast leveranstid
