produkt introduktion

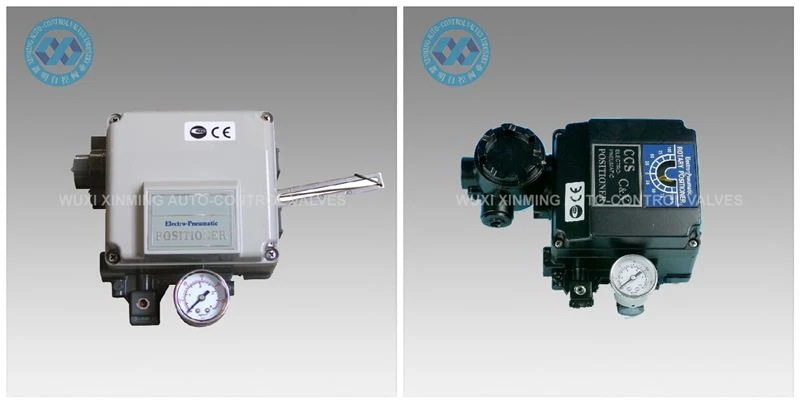

YT1000 Valve Positioner används med den pneumatiska reglerventilen för att bilda en sluten slinga. DC-strömsignalen som ges av styrsystemet omvandlas till en gassignal som driver reglerventilen för att styra reglerventilens verkan. Samtidigt görs återkoppling enligt reglerventilens öppningsgrad, så att ventilpositionen kan positioneras korrekt enligt styrsignalen som matas ut av systemet. Den elektriska lägesställaren kan användas för enkelverkande (fjäder-retur-typ) och dubbelverkande pneumatiska ställdon.
Installation av elektrisk-pneumatiska ventillägesställare: Denna serie är av justeringstyp och är designad för dubbelverkande eller enkelverkande ställdon med in- och utgång 4-20 mA återkopplingssignaler. Det pneumatiska ställdonet är utrustat med en elektrisk-pneumatisk ventillägesställare och fäste, som förbinder återkopplingsspaken genom drevet NAMUR-spår, som är fäst med 4 bultar. Luftkällans rörledning kan anslutas för att realisera justeringskontrollen.
Tekniska parametrar
1000-serien elektrisk-pneumatisk ventilpositionerare används med den pneumatiska reglerventilen för att bilda en sluten slinga. DC-strömsignalen som ges av styrsystemet omvandlas till en gassignal som driver reglerventilen för att styra reglerventilens verkan. Samtidigt ,återkoppling görs enligt reglerventilens öppningsgrad, så att ventilläget kan placeras korrekt enligt styrsignalen som matas ut av systemet. Den elektriska lägesställaren kan användas för enkelverkande (fjäder-returtyp) och dubbelverkande pneumatiska ställdon. Installation av elektrisk-pneumatiska ventillägesställare: Den här serien är av justeringstyp och är designad för dubbelverkande eller enkelverkande ställdon med in- och utgångssignaler för 4-20 mAfeedback. Det pneumatiska ställdonet är utrustat med en elektrisk-pneumatisk ventillägesställare och fäste , som länkar återkopplingsspaken genom pinjongen NAMUR-slitsen, som fästs med 4 bultar. Luftkällans rörledning kan anslutas för att utföra justeringskontrollen.

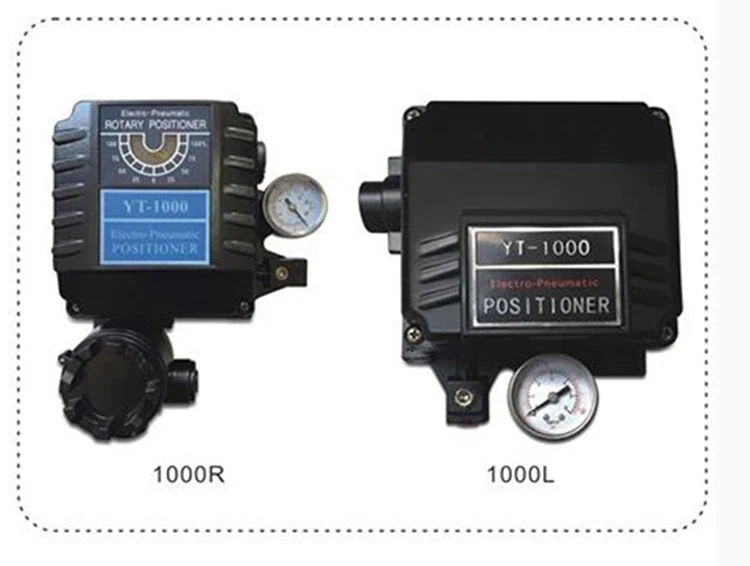

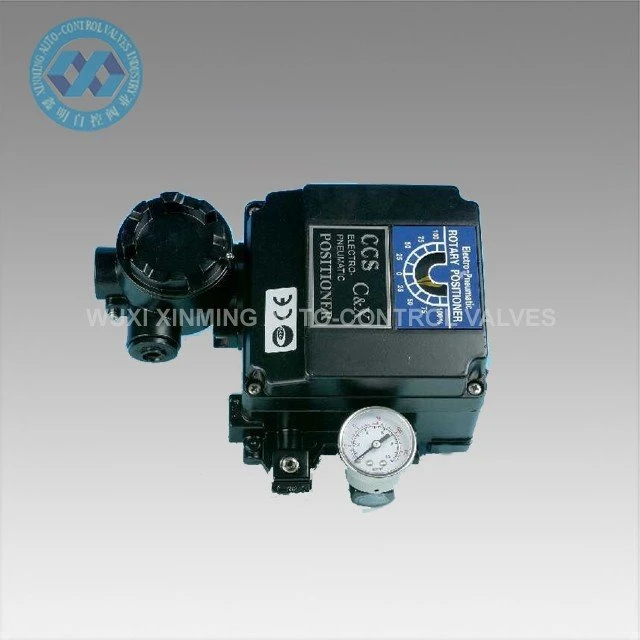

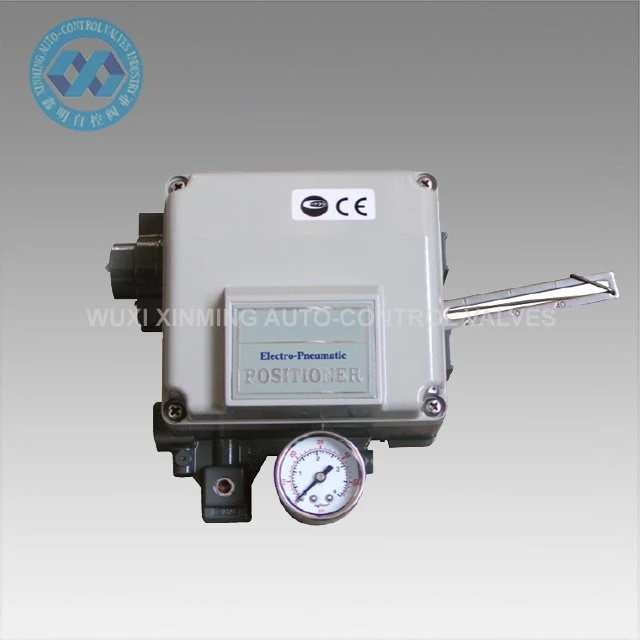

Artikel | Modell | 1000L (linjär typ) | 1000R (roterande typ) |
Singelverkande Dubbelverkande | |||
Ingångssignal, motstånd | 4~20 Ma.dc 250Ω±15Ω | ||
Gasförsörjningstryck | 1,4~7 kgf/cm²（20~100psi） | ||
Stroke | 10~105 mm | 0-90grad | |
Elektriskt gränssnitt | PT(NPT)1/2 | ||
Explosionssäker kvalitet | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Skyddsnivå | IP66 | ||
Omgivningstemperatur | -20grad~70gradRepeterbarhet ±0.5% | ||
Linjär | ±1%F.S ±2% F.S ±2% F.S | ||
Hysteres | ±1%F.S Känslighet±0.2%F.S ±0.5% F.S | ||
Luftenergiförbrukning | 3LPM(upp=1.4kgf/cm²,20 psi) | ||
Flöde | 80LPM(upp=1.4kgf/cm²,20 psi) | ||
Material | Gjuta aluminium | ||
Vikt | 2,7 kg~2,8 kg | ||
Modell | 1000L/R |
Typer | L:Linjär typ ,R: Roterande typ |
Handlingsform | S:Singel åtgärd, D:Dubbel åtgärd |
Explosionssäker form | M:explosionssäker Exd II BT4 Exd II BT6, I:Egensäker Exia II CT6,n: Normal |
Återkopplingsspak | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40 mm; 2,40~70 mm |
Öppning | 90,90~180,180 |
Gränssnittstyp | PT,NPT |
Alternativ | 0,+PTM, +L/S |
