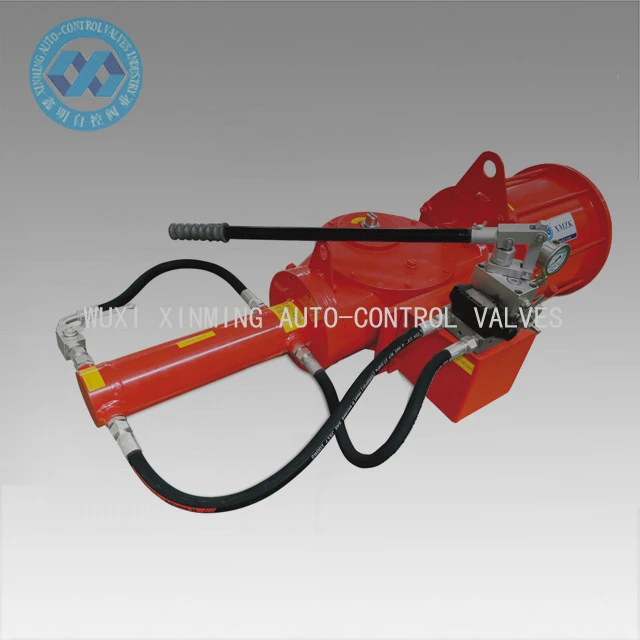

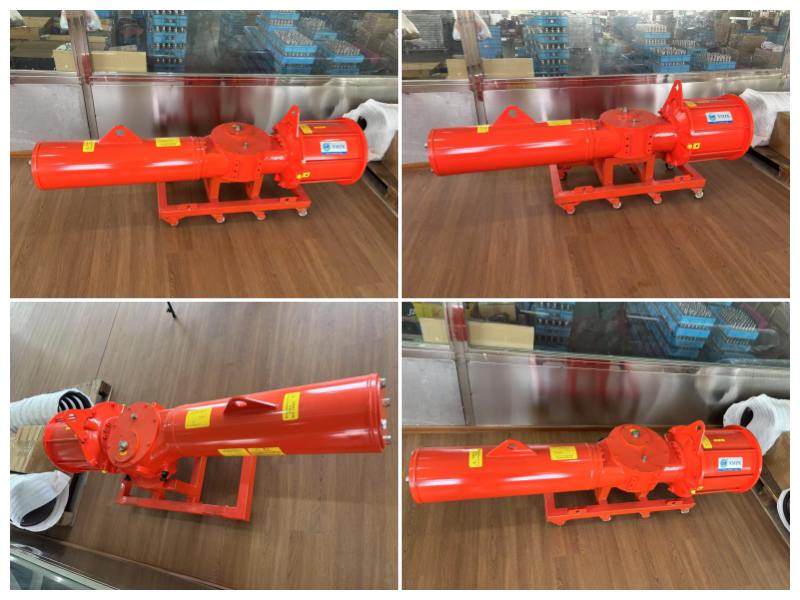

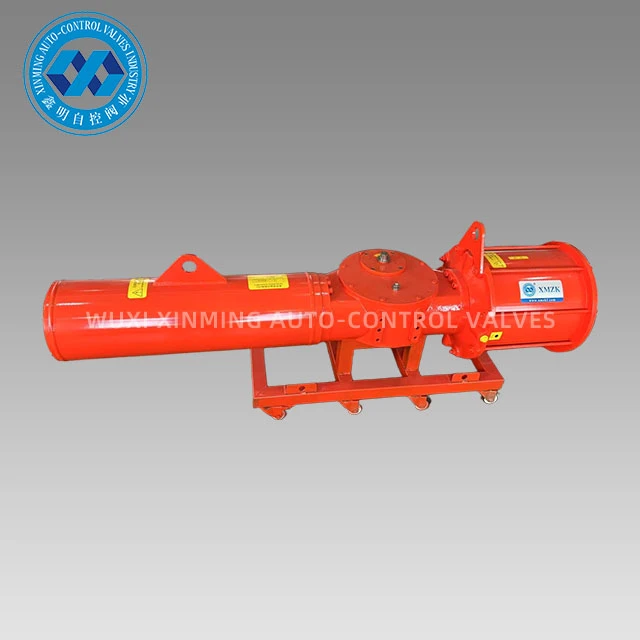

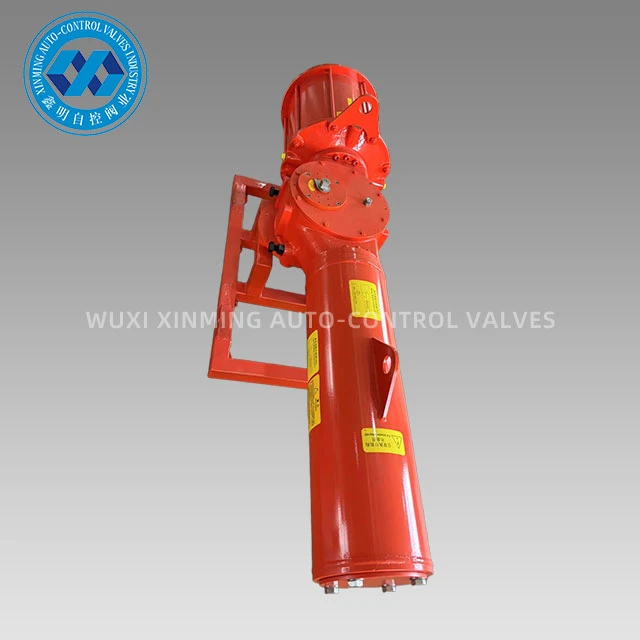

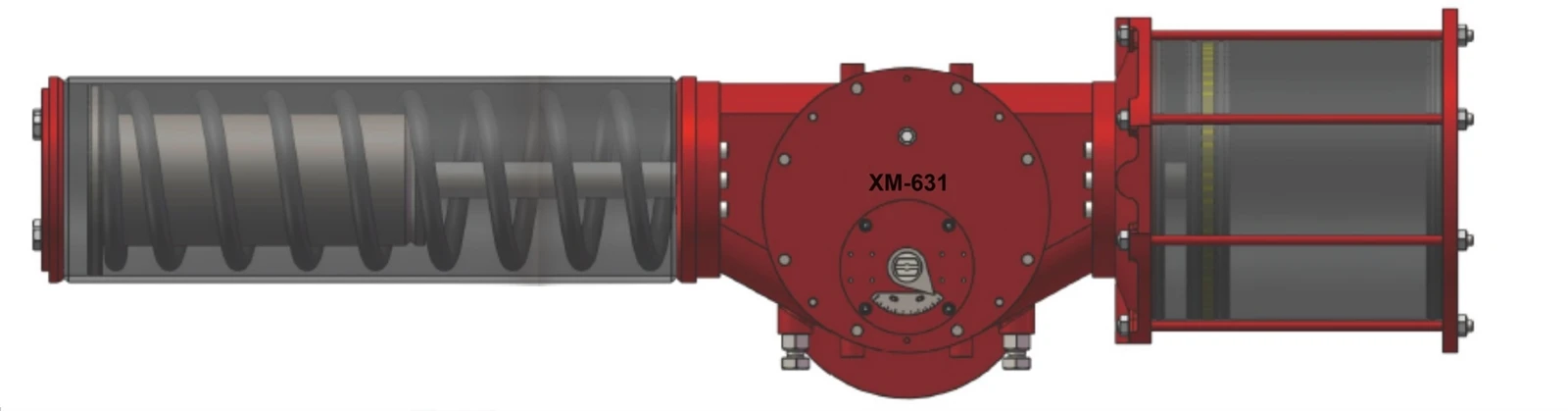

Spring Return Scotch Yoke pneumatiskt ställdon

Spring Return Scotch Yoke pneumatiska ställdon är en hög-tillförlitlig drivenhet designad för industriell ventilkontroll. Den använder en unik Scotch Yoke-överföringsmekanism för att omvandla tryckluftskraft till 90 graders rotationsrörelse och realiserar automatisk återställningsfunktion genom en inbyggd-stark fjäder, vilket säkerställer att ventilen snabbt återgår till ett säkert läge (helt öppen eller helt stängd) i händelse av luftbortfall eller nödsituation. Den modulära designen av Spring Return Scotch Yoke pneumatiska ställdon stöder ISO 5211/NAMUR standardgränssnitt, kan anpassas till olika typer av kulventiler och vridspjällsventiler, och kan utrustas med gränslägesbrytare, magnetventiler och andra tillbehör för automatisk styrning. Jämfört med traditionella kuggstångs- och kugghjulsställdon har den skotska okstrukturen högre mekanisk effektivitet och längre livslängd, och är ett idealiskt val för ventilkontroll under farliga förhållanden. Scotch yoke-konstruktionen är ett utmärkt alternativ för ventilstyrning i farliga situationer eftersom den har längre livslängd och högre mekanisk effektivitet än konventionella kuggstångsställdon.

Produktegenskaper:

1. Det finns två typer av XM scotch yoke pneumatiska ställdon: symmetriska och tiltade, motsvarande två olika utgående vridmomentegenskaper. Det tiltade Scotch yoke-ställdonet har högt startmoment och lågt arbetsmoment, lämpligt för styrning av vridspjällsventiler. Det symmetriska scotch yoke-ställdonet har en mer balanserad vridmomentkurva och är främst lämplig för styrning av kulventiler och pluggventiler.
2. O-ringarna inkapslade med dubbla material (gummi och PFA) kan appliceras på olika temperaturer och arbetsförhållanden.
Den dubbla O-ringen och lagerdesignen säkerställer stabiliteten och tillförlitligheten hos den modulära cylindern.
3. Det utgående vridmomentet för XM fjäderreturtyp kan nå mer än 140 000 Nm, och det utgående vridmomentet för den dubbelverkande -typen kan nå mer än 250 000 Nm.
Arbetstryck: 0,3-0,6MPa.
4. Både centerkroppsmodulen och cylindermodulen är gjorda av segjärn eller kolstål för att säkerställa tillräcklig styrka. Den övergripande strukturen är kompakt och designen är vacker och koordinerad. Okstången och kolven säkerställer det bästa vridmomentet.
5. Kompositmaterial med låg friktion och lång livslängd undviker direkt metall-till-metallkontakt, vilket gör underhåll och byte snabbt och enkelt.
6. Den utgående axeln överensstämmer med de senaste ISO5211- och NAMUR-standarderna. Dess storlek kan anpassas, och rostfritt stål är valfritt.
7. NAMURs standardlägesindikator underlättar installationen av tillbehör som gränslägeslådor och lägesställare.
8. Två oberoende vinkeljusterbara bultar kan justera ventilslaget från -6 grader till 96 grader, vilket hjälper till att förlänga livslängden på ventilsätet.

Principen är att:

komprimerad luft kommer in i kammaren för att trycka kolven för att göra linjär rörelse, och genom transmissionsstrukturer av oktappen och okspåret kommer kolvens linjära rörelse att omvandlas till okets roterande rörelse och driva den utgående axeln att rotera, och på så sätt uppnå kontroll av ventilen.
