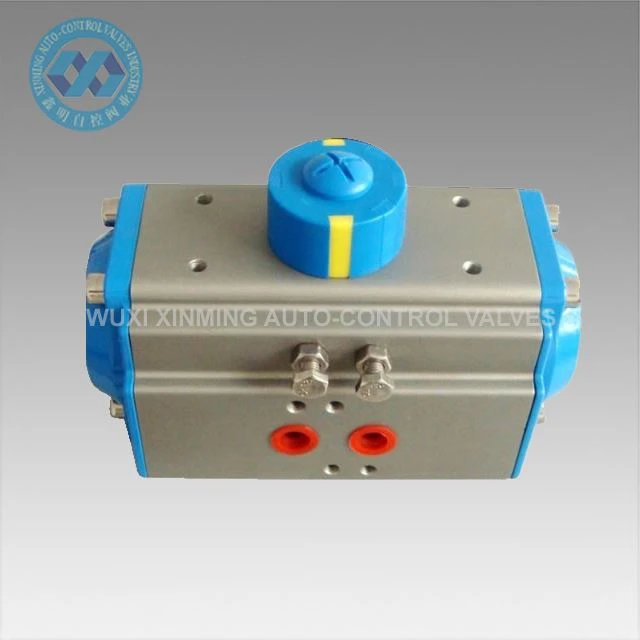

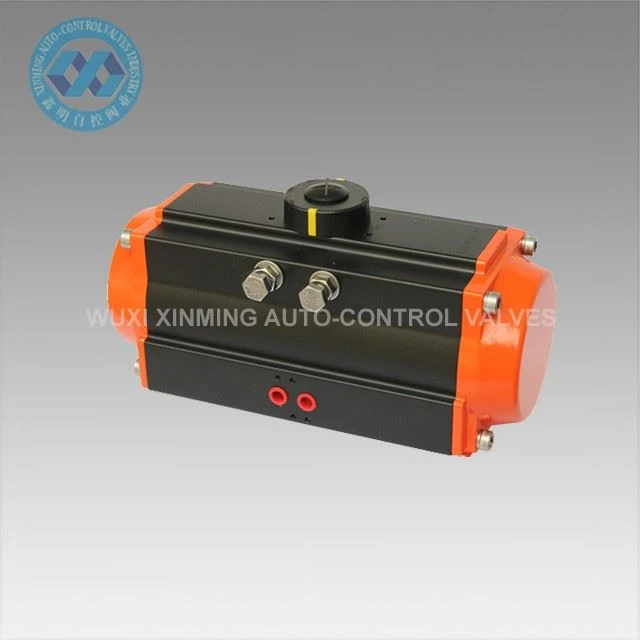

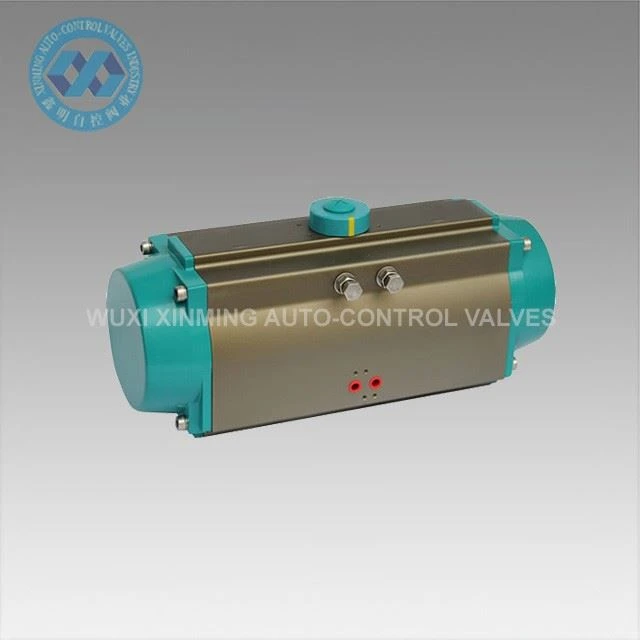

Kinesisk fabrik enkelverkande pneumatisk ventilställdon (CE, ATEX, SIL3)

Kinesisk fabrik enkelverkande pneumatisk ventilställdon (CE, ATEX, SIL3)

Enkelverkande pneumatisk ventilställdon används för att styra vridspjällsventiler, kulventiler och maskiner med roterande rörelse automatiskt. Precisionsgjutna aluminiumlegeringar med dubbelstångskolvar med hård oxidationsbehandling förbättrar rotationsvinkelnoggrannheten och livslängden. Ställdonskroppen med hårdoxidation kan effektivt undvika repor.

Skicka förfrågan

Beskrivning

produkt introduktion

Enkelverkande pneumatisk ventilställdon är de heta försäljningsprodukterna 2022, som är med kompakt design, lång livslängd, hög kvalitet, växel och kuggstång. Denna produkt används för 90 graders rotationsventiler, såsom kulventiler, vridspjällsventiler, pluggventiler etc. Vårt företag sätter produktkvalitet som den första uppgiften, och antar den mest avancerade produktionsutrustningen och teknologin, mycket bättre än liknande produktfabriker på både produktkvalitet och prestanda.

Pneumatic Rotary Actuator AT 83

Teknisk parameter

Funktioner

1. Rack med dubbla positioner

2. Integrerad design

3. Högt vridmoment

4. Exakt vridningsvinkel

5. Lång livslängd

6. Rostfria fästelement för långvarig korrosionsbeständighet

7. Gränssnittet mellan kolv, kugghjul och kropp är gjord av lågfriktionsmaterial

Specifikationer

1). Tryckområde: Max. Arbetstryck 10bar

2). Lufttryck: 2,5 bar ~ 8 bar

3). Justeringsområde: 90 grader ± 5 grader

4). Omgivningstemperatur: -20 ~ plus 90 grader C

5). Typ: Enkelverkande (fjäderretur), dubbelverkande

6). Valfria tillbehör: Magnetventiler, begränsad strömbrytare, elektriskt läge

7). Smörjning: Alla rörliga delar är belagda med smörjmedel, vilket förlänger deras livslängd

8). Livstid: En miljon tid

Standarder

A. Gränssnitt mellan ställdon och ventil: 4 eller 8 bultöppningar enligt DIN/ISO

5211, axeln monterar öppningen enligt DIN 3337

B. Gränssnitt mellan ställdon och reglerventil: 7100 D/S-7350 D/S enl.

NAMUR eller VDI/VDE 3845, 7040 D/S-7090 D/S ansluts via adapterplattan

C. Gränssnitt mellan ställdon och signalbox: Enligt VDI/VDE 3845

Introduktion

I. Ställdonskropp

Pojkmaterialet är aluminiumoxidlegering. Invändiga och yttre ytor är behandlade med anodiserad oxidation och polering. Den yttre ytan är nickelpläterad så att ställdonets anti-korrosionsfiktion och minimal friktion mot kolvar kan garanteras.

II. Ändskydd

Ändskyddsmaterialet är pressgjutet aluminium Ändskyddet är behandlat med epoxipolyester för att på bästa sätt garantera korrosionsskyddet.

III. Drivaxel

Drivaxelmaterialet är medium kolstål med fin bearbetning och nickelplätering så att kolvarna har bättre kvalitet i rostskydd, friktion etc.

IV. Kolv

Kolvmaterialet är en pressgjuten aluminiumlegering. Maximalt vridmoment kan matas ut när ställdonet aktiveras med ett visst tryck.

V. Kolvtätning

NBR-70 gummitätning appliceras för att säkerställa normal och pålitlig prestanda för ställdonet under normal temperatur. FPM kan också tillämpas enligt kundens krav.

VI. Resejustering

Plus/minus 5 graders rörelse kan justeras genom de två bultarna.

Ansökan

Pneumatiska roterande ställdon kan vara lämpliga för olika brandfarliga, frätande, pliktiga, starka magnetfält, strålning, vibrationskorrosiva miljöer inomhus eller utomhus, som används i stor utsträckning inom området för elkraft, petrokemi, metallurgi, petroleum, gas, stad, konstruktionsdränering , kemisk industri, oljeraffinering, gruvdrift, kraftverk, metallurgi, arkitektur, medicin, mat, gas, vetenskaplig forskning, etc.

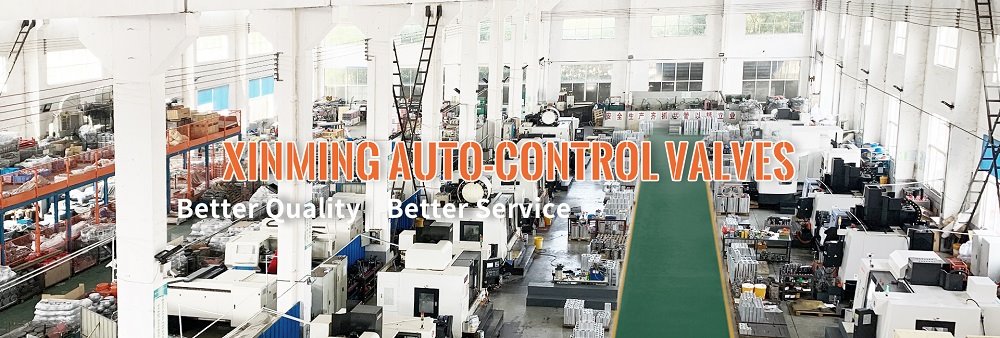

XM FACTORY-1
