Produktintroduktion
I industriella ventilautomationssystem är ställdonet den komponent som avgör om en ventil kan fungera tillförlitligt under långa cykler. I många verkliga installationer som vi har sett orsakas ventilproblem inte av själva ventilen, utan av felaktigt val av manöverdon-otillräckligt vridmoment, instabil omkoppling eller dålig respons under kontinuerlig drift.

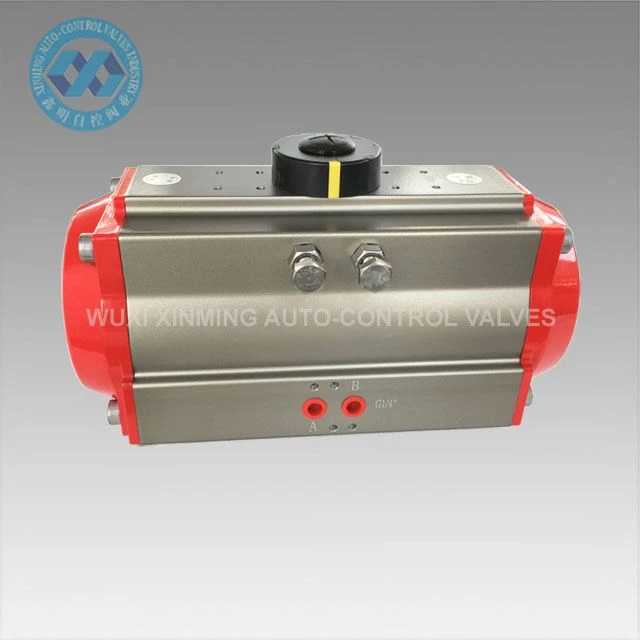

XM pneumatiska ventilställdon är designad för automatisering av kvarts-varvsventiler, inklusive kulventiler och vridspjällsventiler. Den omvandlar tryckluft till roterande rörelse genom en kuggstångsmekanism, vilket möjliggör snabb och stabil ventildrift i industriella processsystem.
Det används i stor utsträckning inom vattenbehandling, kemisk bearbetning, HVAC-system och allmän industriell automation där tillförlitlig on/off-ventilkontroll krävs.
Drag
- Kuggstångsstruktur för stabil roterande rörelse
- Snabb pneumatisk respons för automatiserad ventilstyrning
- Finns i dubbelverkande och fjäderreturtyper
- ISO 5211 montering för enkel ventilinstallation
- Kompakt hölje av aluminiumlegering för industriellt bruk
- Lämplig för kontinuerlig cykling
- Kompatibel med magnetventiler och gränslägeslådor
Tekniska specifikationer
Produkttyp: Pneumatisk ventilställdon
Design: Kuggstång
Driftstyp: Spring Return
Rotationsvinkel: 90 graders standard
Arbetsmedium: Ren, torr tryckluft
Kroppsmaterial: Aluminiumlegering
Monteringsstandard: ISO 5211
Driftstryck: 2,5 – 8 bar
Temperaturområde: Standard / Hög temperatur alternativ tillgängliga
Styrsystem: Pneumatisk automation kompatibel
Installation av pneumatiska ställdon
Rimlig installation är för att säkerställa att axeln för det pneumatiska ställdonet och ventilskaftet har koaxialitet. Innan ställdonet och ventilen monteras bör ventilen mätas och det erforderliga vridmomentet bör inte överskridas. Efter montering testas det pneumatiska ställdonet och ventilen och märktrycket appliceras på ventilen. Ställdonets lufttryck är 0,4 mpa eller enligt användarens krav. Öppningen och stängningen av ventilen bör vara flexibel, och det bör inte finnas några fastnade, krypande och andra fenomen, och Gör flera försök.
Pneumatiska ställdon utrustade med magnetventiler bör utrustas med manuella enheter under felsökning. Slå på den röda knappen på magnetventilen och gå igenom den elektriska idrifttagningen. När du använder den manuella manövermekanismen ska gas- eller vätskekällan stängas av och sedan ska den pneumatiska mekanismen felsökas. Pneumatiska ställdon bör hålla luftkällan torr och ren, och ställdonen ska underhållas och underhållas regelbundet, och luftfiltret ska tömmas och tömmas regelbundet för att undvika att komma in i magnetventilen eller det pneumatiska ställdonet och påverka normalt arbete.
Ansökningar
- Kulventilsautomationssystem
- Styrsystem för fjärilsventiler
- Vattenreningsverk
- VVS-ledningssystem
- Kemiska processlinjer
- Rörledningar för industriella verktyg
- Automatiserade produktionssystem
OEM & anpassning
- XM tillhandahåller flexibla OEM-lösningar för olika projektkrav:
- Dubbelverkande eller fjäderreturkonfiguration
- Vridmomentjustering för olika ventilstorlekar
- Speciella monteringsgränssnitt vid behov
- Integration av magnetventil och lägesåterkoppling
- OEM-varumärke och förpackningsstöd
