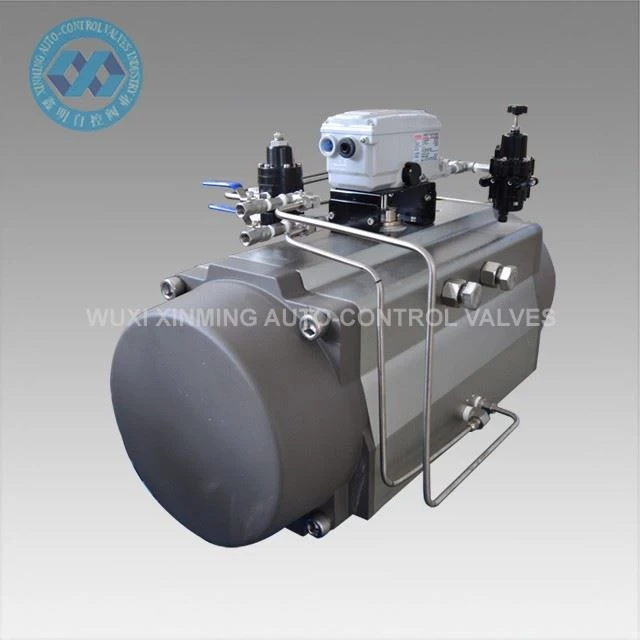

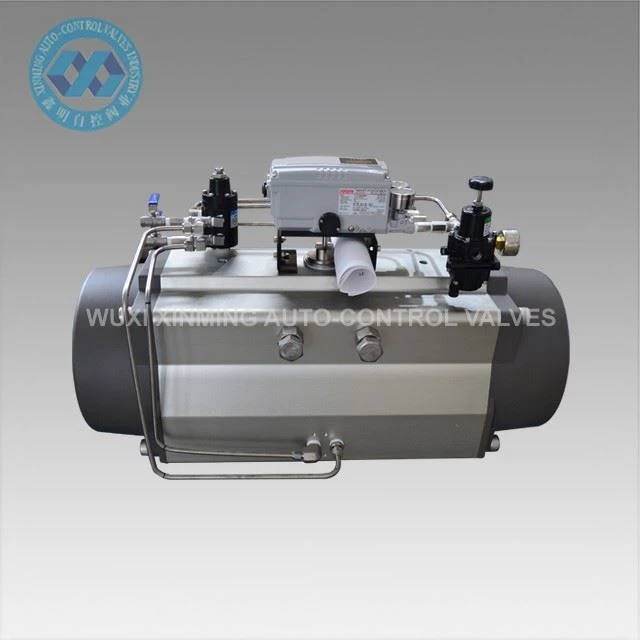

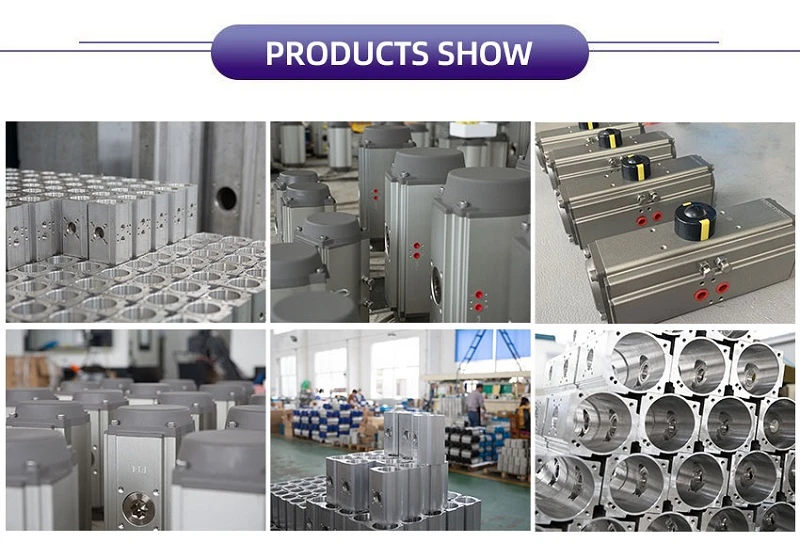

Produktöversikt
Det pneumatiska ställdonet med dubbelverkande kuggstång och kugghjul är designat för att automatisera kulventiler med kvarts-varv och vridspjäll i industriella rörledningssystem. Den ger pålitlig pneumatisk styrning för 0 grader –90 graders ventildrift och är kompatibel med standard monteringsgränssnitt som ISO 5211 och NAMUR VDI/VDE 3845.
Den används ofta i industriella automationssystem där stabil och standardiserad ventilmanövrering krävs.
Teknisk parameter
| Produktnamn | Pneumatiskt roterande ställdon |
| Varumärke | XM och OEM accepteras också |
| Ställdonsstorlek | 32 mm-400 mm |
| Roterande vinkel | 0 grader ~90 grader |
| Arbetstemperaturintervall |
-20 grader ~ +80 grader (standard) -40 grader ~+80 grader (låg temperatur) -15 grader ~150 grader (hög temperatur) |
| Lufttillförseltryck | 0,2~0,8MPa, 10Mpa max |
| Toppanslutning | VDI/VDE3845 NAMUR |
| Nedre anslutning | ISO 5211 och DIN 3337 |
| Material | Aluminiumlegering |
| Strukturera | kuggstång, dubbla kuggstångskolvar |
| Ställdonets ytbehandling av kropp | hårdanodiserad |
| Ändlocksfärg | svart grå, svart, mörkblå, himmelsblå, röd, orange, grön, etc. |
| Certifiering | CE, ATEX, SIL3, ISO9001:2016 |
XM DUBBELAKTANDE PNEUMATISKT ROTERANDE ACTUATOR UTGÅNGSMOMENTTABEL
|
Modell |
Ingående lufttryck (enhet: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Lufttrycks utgående vridmoment (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Drag
- Dubbelverkande kuggstångsdesign säkerställer stabil luft-driven öppnings- och stängningskontroll.
- 0 grader –90 grader kvarts-varvseffekt för kulventiler och vridspjällsventiler.
- Dubbla kuggstångskolvstruktur förbättrar vridmomentbalansen och minskar mekanisk belastning.
- Hårdanodiserad aluminiumkropp ger korrosionsbeständighet i industriella miljöer.
- NAMUR VDI/VDE 3845 och ISO 5211 montering för direkt installation utan adaptrar.
- Brett temperaturområde alternativ för standard och tuffa arbetsförhållanden.
- OEM-anpassning tillgänglig för vridmoment, storlek och färgkrav.
- CE, ATEX, SIL3, ISO9001 certifierad för industriell automation.
Ansökan
- Kulventilautomation i olje- och gasledningar
- Fjärilsventilkontroll i vattenreningsverk
- Kemiska processflödesregleringssystem
- Kraftverks ång- och vätskekontrollsystem
- Produktionslinjer för livsmedel, drycker och läkemedel
- Allmän industriell processautomation
Försörjningsförmåga
Tillförselkapacitet: 10 000 enheter per månad Pneumatisk roterande ställdon
Packning & leverans
Förpackningsdetalj:
1). separat kartong med skumförpackning inuti
2). plywoodfodral för sjötransport
3). Plywoodpall för flygfrakt
Avgångshamn: Shanghai, Ningbo, etc. Kina
Ledtid:
|
Kvantitet (enheter) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Uppskattad Tid (dagar) |
Varor i lager |
7 |
20 |
Ska förhandlas |
