produkt introduktion

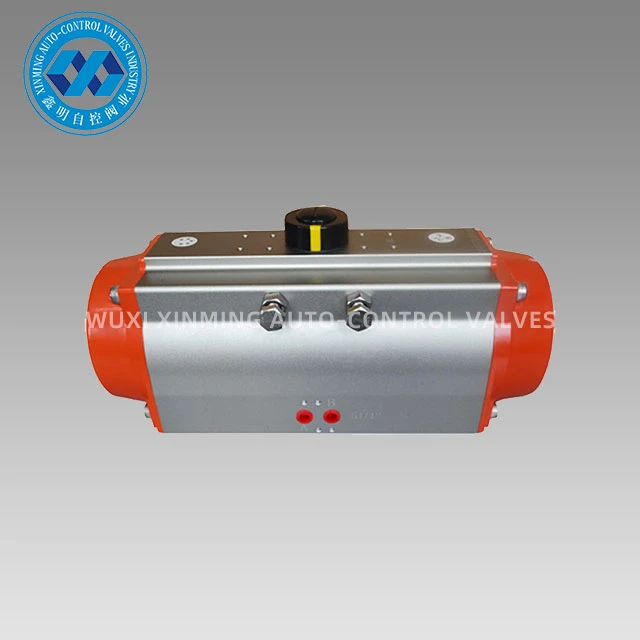

Den hårdanodiserande pneumatiska aktuatorn har en kompakt dubbel-kolvstång-och-kugghjulsstruktur med exakt utväxling och stabilt utgående vridmoment; cylinderkroppen är gjord av extruderad aluminiumlegering, anodiserad, med en hård yta och stark slitstyrka; den kan installeras efter behov. Ventil, ekoanordning, lägesställare (öppningsindikering), triplett och manuell manövermekanism. Matchande kulventil, vridspjällsventil och andra vinkelslagsventiler.
Design egenskaper
1. Ventilhuset och kolven är hårdanodiserade.
2. Om inte indikatorskruven är av plast är alla andra skruvar SS304.
3. Stora och små utgående vridmoment är valfria.
Teknisk parameter
XM ALUMINIUM PNEUMATISK STÄLLDON TABELL FÖR UTGÅNGSMOMENT
Modell | Ingående lufttryck (enhet:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Lufttryck utgående vridmoment (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Reservdelar Och Material
Dimensionsdiagram
