Produktintroduktion
I industriella ventilautomationssystem stöter många användare ofta på problem som instabil ventilkontroll, otillräcklig utrustningssäkerhet, oförmåga att automatiskt återställas efter avbrott i gastillförseln och frekvent underhåll. Speciellt i petroleum-, kemikalie- och rörledningssystem kan ett gastillförselavbrott utgöra en säkerhetsrisk om ställdonet inte automatiskt återgår till sitt ursprungliga läge. Det enkelverkande pneumatiska kuggstångs- och kugghjulets roterande ställdon är designat för att lösa dessa problem, ger effektiv automatiserad kontroll samtidigt som det erbjuder automatiskt återställningsskydd vid avbrott i gastillförseln.
Det enkelverkande pneumatiska kuggstångs- och kuggdrevet är ett ventilställdon som drivs av tryckluft. Den omvandlar linjär rörelse till roterande rörelse genom en kuggstångstransmissionsstruktur, och kontrollerar därigenom öppning och stängning av ventiler. Detta ställdon har en enkelverkande -(fjäder-retur) design, vilket innebär att efter att lufttrycket driver rörelse i en riktning, återställer den interna fjädern automatiskt ställdonet till sitt utgångsläge om lufttillförseln avbryts, vilket ger en säkerhetsskyddsfunktion.
Denna produkt används ofta för att styra 90 graders vinkelslagventiler som kulventiler, vridspjällsventiler och pluggventiler, och är lämplig för olja, naturgas, kemikalier, vattenbehandling och industriella automationssystem.
enkelverkande pneumatisk kuggstång och drev roterande ställdon kinesisk fabrik

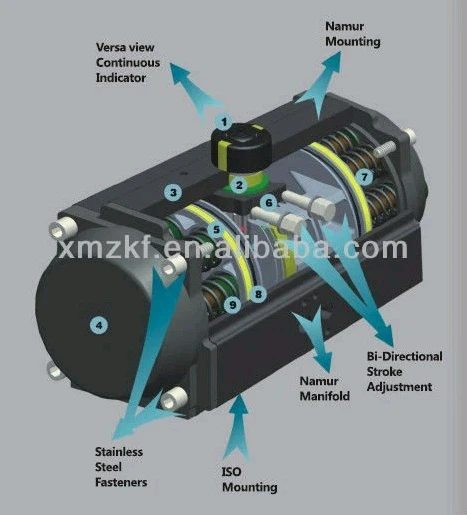

Konstruktionen av pneumatiskt ställdon
1. Indikator
Positionsindikator med NAMUR är bekväm för montering av tillbehör som gränslägesbrytare, lägesställare och så vidare.
2. Pinion
Kugghjulet är hög-precision och integrerande, tillverkat av nickelat-legerat stål, helt överensstämmande med de senaste standarderna ISO5211, DIN3337, NAMUR. Måtten kan anpassas och det rostfria stålet är tillgängligt.
3. Ställdonskropp
Enligt de olika kraven kan den extruderade aluminiumlegeringen ASTM6005-kroppen behandlas med hårdanodiserad, pulverlackerad polyester (olika färger finns tillgängliga som blå, orange, gul etc.), PTFE eller Nickelpläterad.
4. Ändskydd
Pressgjutningsaluminiumpulver, polyesterlackerad i olika färger, PTFE eller Nickelpläterad.
5. Kolvar
De dubbla kuggstångskolvarna är gjorda i formgjutet-aluminium som behandlats med hårdanodiserat eller gjort formgjutet stål med galvanisering. Symmetrisk monteringsposition, lång livslängd och snabb drift, reverserande rotation genom att helt enkelt vända kolvarna.
6. Körjustering
De bogseroberoende externa rörelsestoppsjusteringsbultarna kan justeras ±5 grader i både öppna och stängda riktningar enkelt och exakt.
7. Högpresterande fjädrar
Förbelastade beläggningsfjädrar är gjorda av högkvalitativt material för motståndskraft mot korrosion och längre livslängd, vilket kan fördömas säkert och bekvämt för att tillfredsställa olika krav på vridmoment genom att ändra antalet fjädrar.
8. Lager och styrningar
Tillverkad av ett sammansatt material med låg friktion och lång-livslängd för att undvika direktkontakt mellan metaller. Underhåll och byte är enkelt och bekvämt.
9. O-ringar
NBR-gummi O-ringar ger problem-fri drift vid standardtemperaturintervall. För hög- och lågtemperaturapplikationer Viton eller Silikon.
enkelverkande-pneumatisk kuggstångs- och kuggstångskolv
Vår styrka
WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD är en professionell tillverkare av pneumatiska ställdon och produkter för ventilautomation.
Med avancerad produktionsutrustning, ett strikt kvalitetskontrollsystem och rik branscherfarenhet har våra produkter exporterats till många länder och regioner i Europa, Sydostasien, Mellanöstern och Sydamerika.
Vi välkomnar globala grossister, distributörer och ingenjörskunder att samarbeta med oss för att tillhandahålla högkvalitativa-ställdonprodukter för industriella automationssystem.
